外螺纹密封测试接头

G85L-G系列圆柱管螺纹密封测试接头

    密封方式:外螺纹

    密封范围:G1/8'' 、G1/4" 、G 3/8" 、 G 1/2"

    产品分类:外螺纹密封测试接头

    产品描述:格雷希尔G85L-G系列密封测试接头是一款专门针对连接用的55°非密封圆柱管螺纹接头,G8···

  • 在线订购

格雷希尔G85L-G系列密封测试接头是一款专门针对连接用的55°非密封圆柱管螺纹接头,G85L-G系列既可以满足水检测试,内部主密封圈是丁腈橡胶NBR材质,能与市场上大多数的油品相容,因此也可以满足通油测试。我们提供手柄和气压两种操作方式,用户可根据现场应用环境选择合适自己的密封方案。

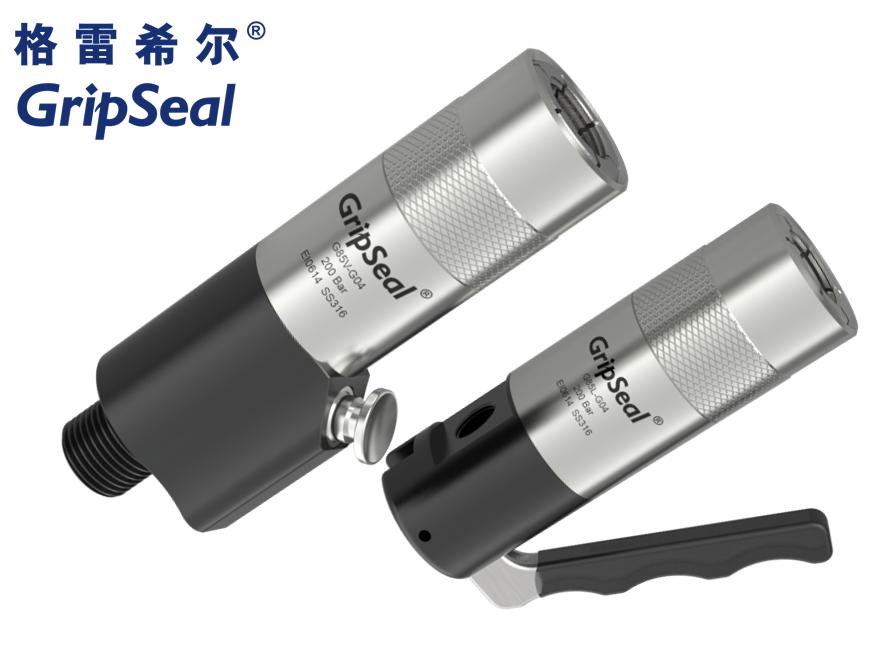

密封连接方案

SEALING CONNECTION SCHEME

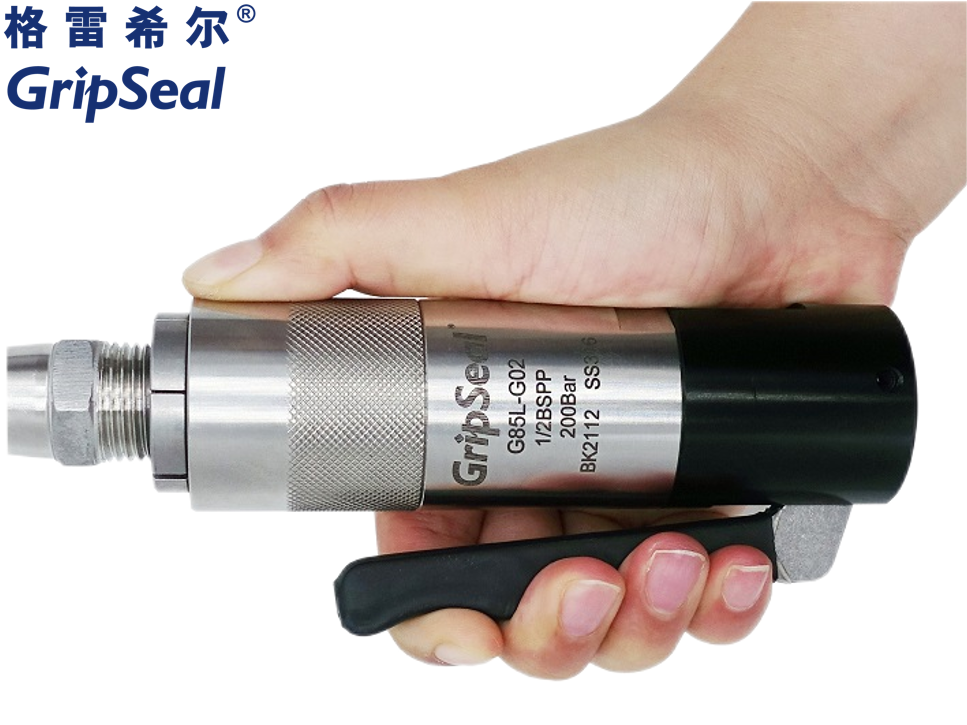

格雷希尔G85L-G系列圆柱管螺纹密封测试接头

&  外螺纹高压密封连接
&  改善工作效率,降低生产成本
&  端面密封圈圈更换简单,使用寿命长
&  压杆式操作,减轻操作强度
&  主体316不锈钢结构,力学性能优秀,坚固耐磨
&  内部结构维护模块化,一体更换,维修简单


 产品特点

PRODUCT FEATURES

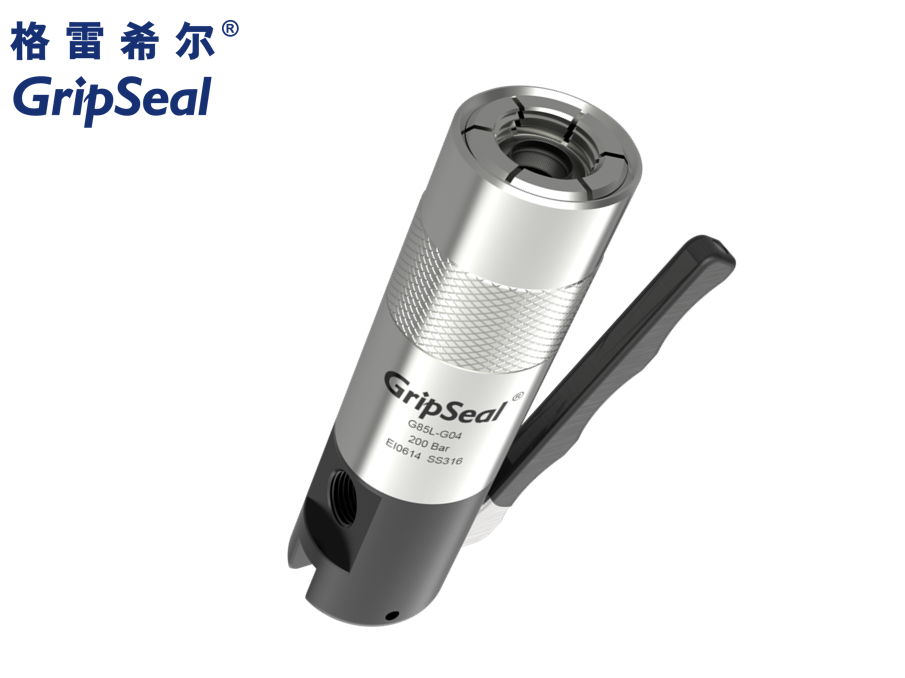

格雷希尔G85L-G系列的特点

格雷希尔G85L-G系列的特点

格雷希尔G85L-G系列的特点

格雷希尔G85L-G系列的特点

螺纹爪牙收缩式锁紧对螺牙损伤小,连接效率高

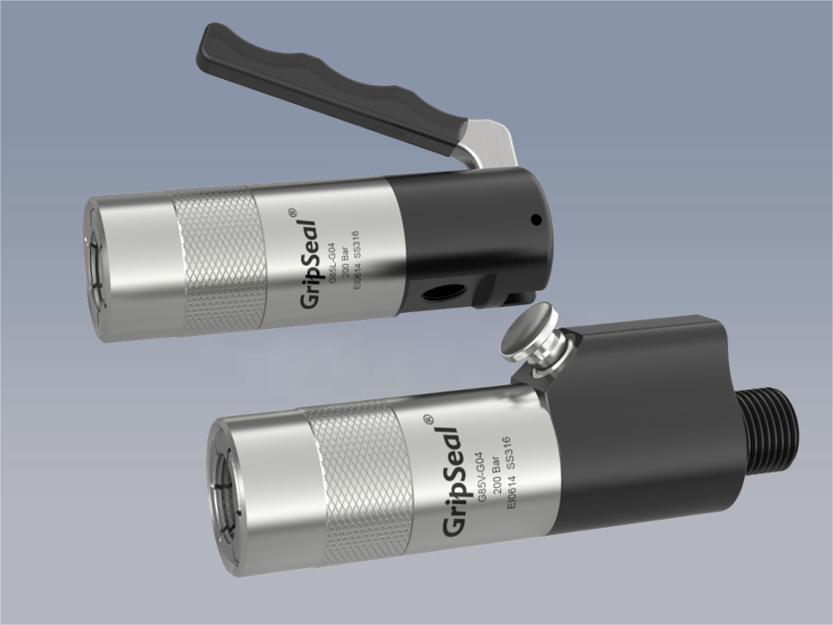

多种驱动方式,满足多种操作需求

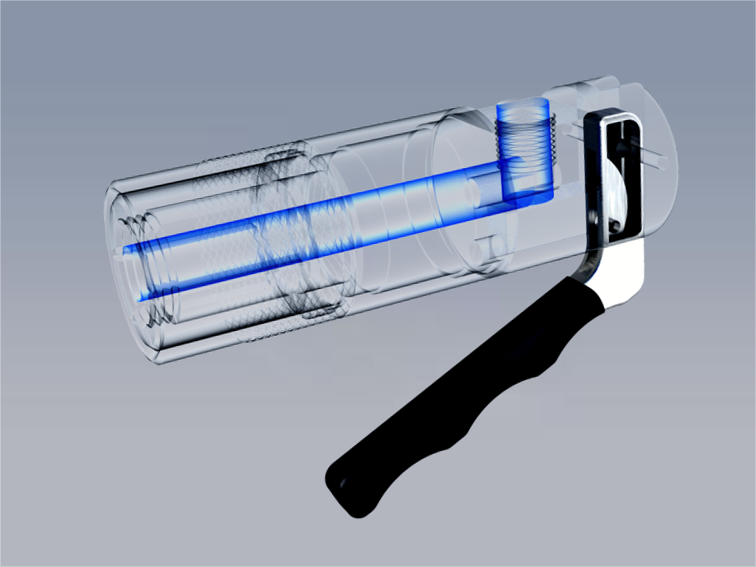

内部流量通径大,对运行测试影响小

端面密封圈更换简单,易于维护


产品参数

PRODUCT PARAMETERS

& 操作压力:从真空到200Bar

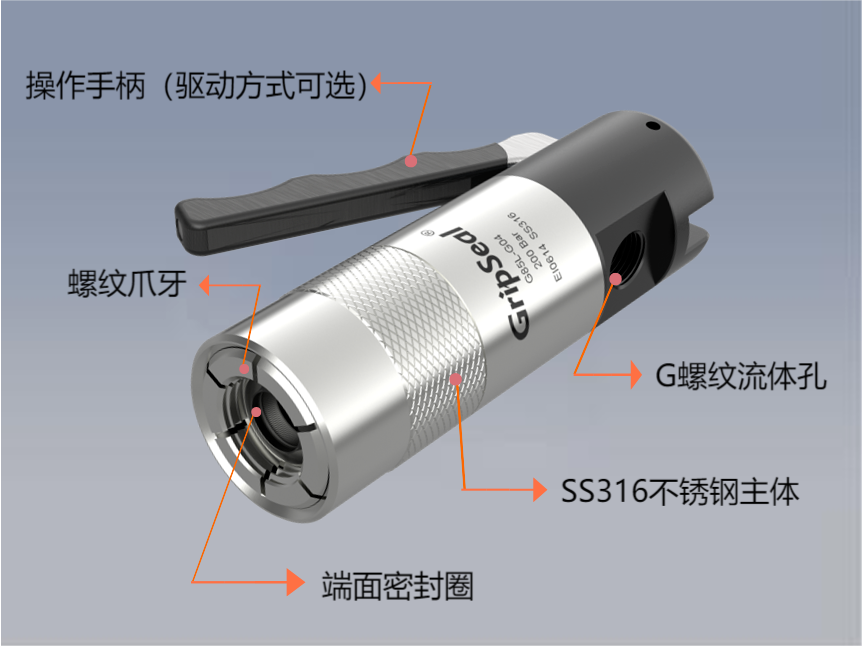

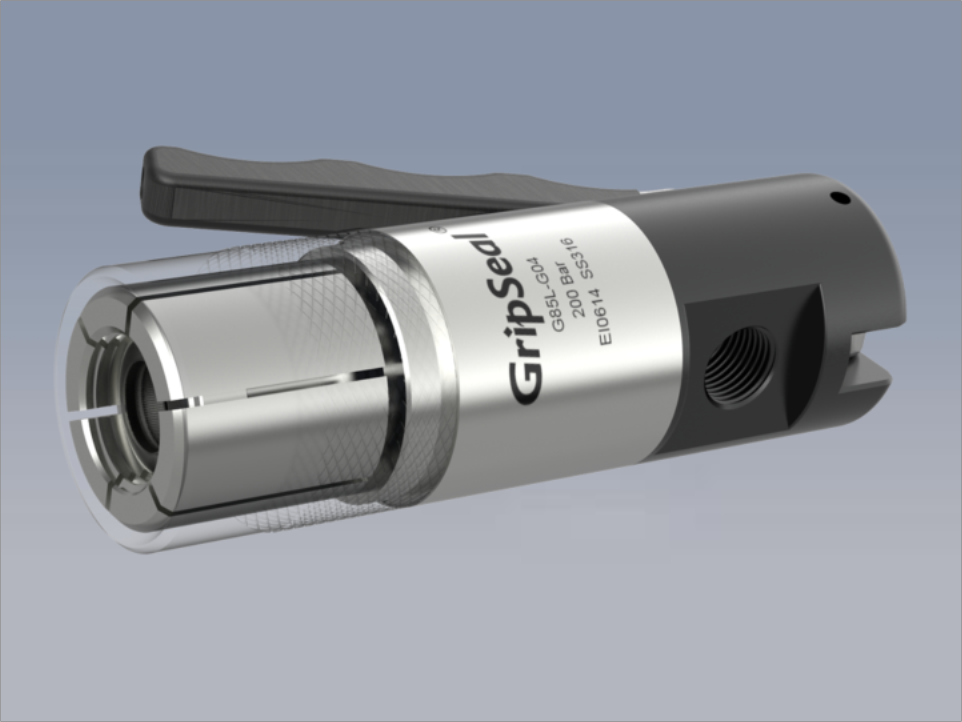

格雷希尔G85L-G系列产品剖析图

& 密封范围:G1/8''  、G1/4"  、G 3/8" 、 G 1/2"
& 流量接口:G1/8,G1/4
主体材料:SS316 不锈钢
主密封圈:丁腈橡胶
内密封圈:丁腈橡胶
操作温度:-20℃至120℃


操作方法

OPERATION METHOD

G85L-G系列管螺纹密封测试接头的操作方式

G85L-G系列管螺纹密封测试接头的操作方式

G85L-G系列管螺纹密封测试接头的操作方式

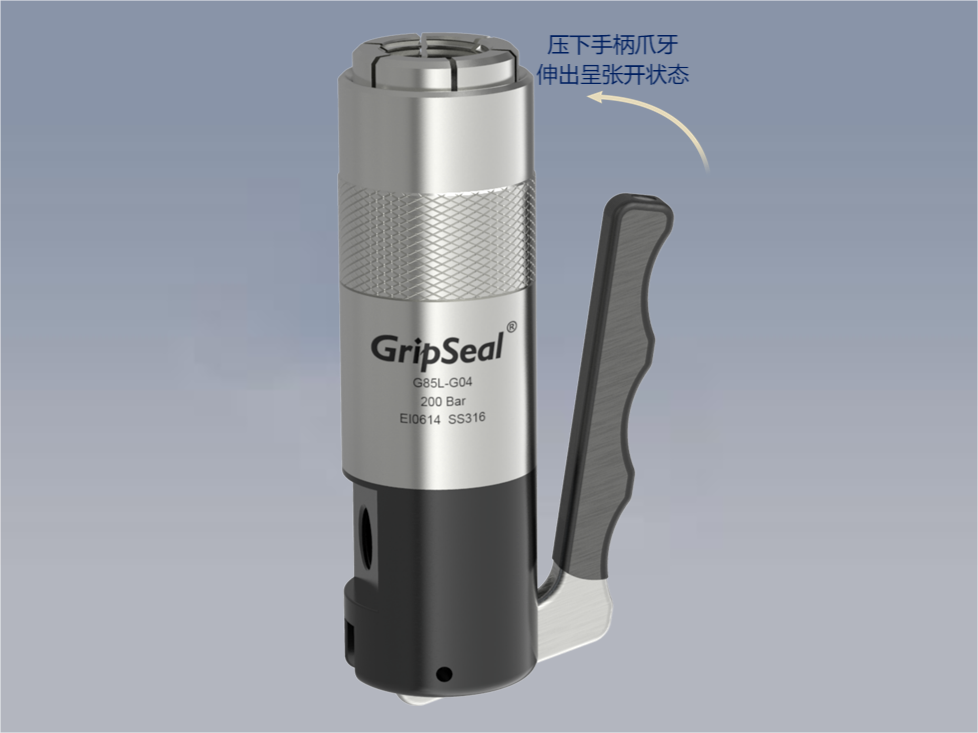

步骤1:

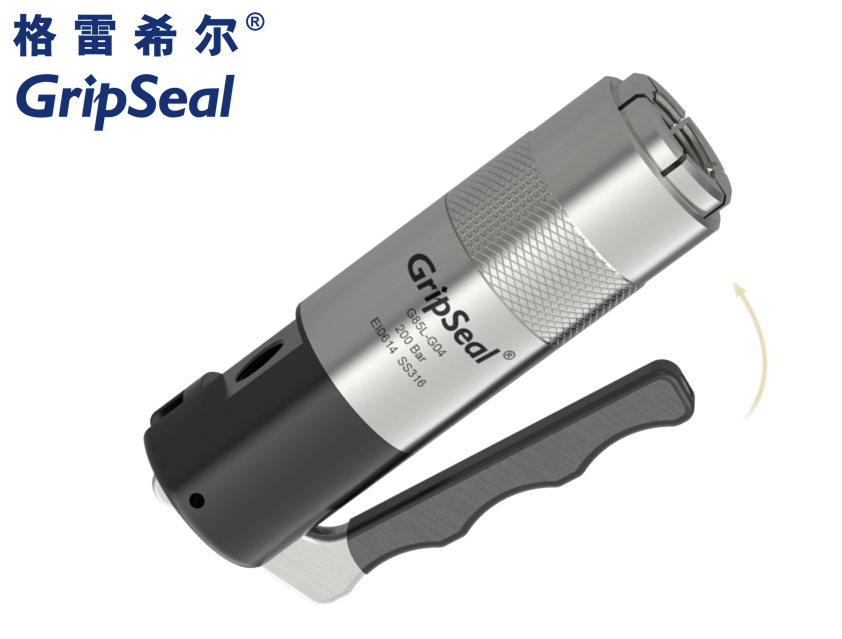

压下手柄,爪牙伸出并处于收缩状态

步骤2:

将接头插入测试管件到螺纹端面完全接触主密封圈

步骤3:

松开手柄金属爪牙收回,完成夹紧与密封的连接


规格型号表

 SPECIFCATION AND MODEL TABLE

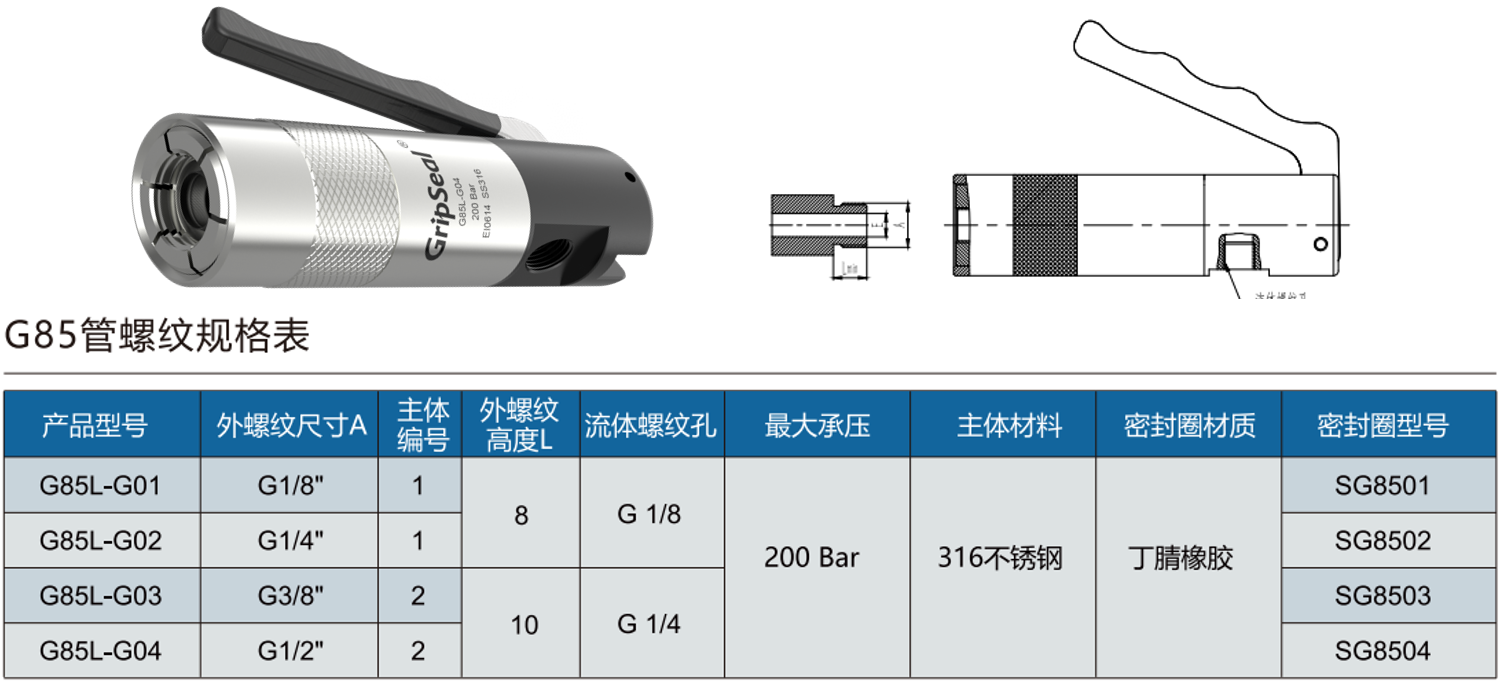

格雷希尔G85L-G系列的规格选型表


格雷希尔GripSeal密封测试接头的各系列产品,可为不同的管型、孔径、接口、螺纹等提供密封方案,近千种标准型号有现货供应,并擅长为各类异型管件提供定制方案,为客户产品的密封测试、运转测试等提供稳定、便捷的密封连接方法。
