管内径密封测试接头

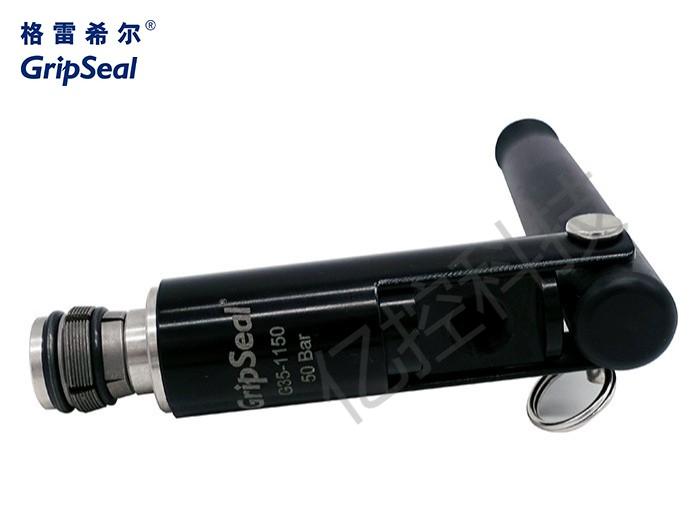

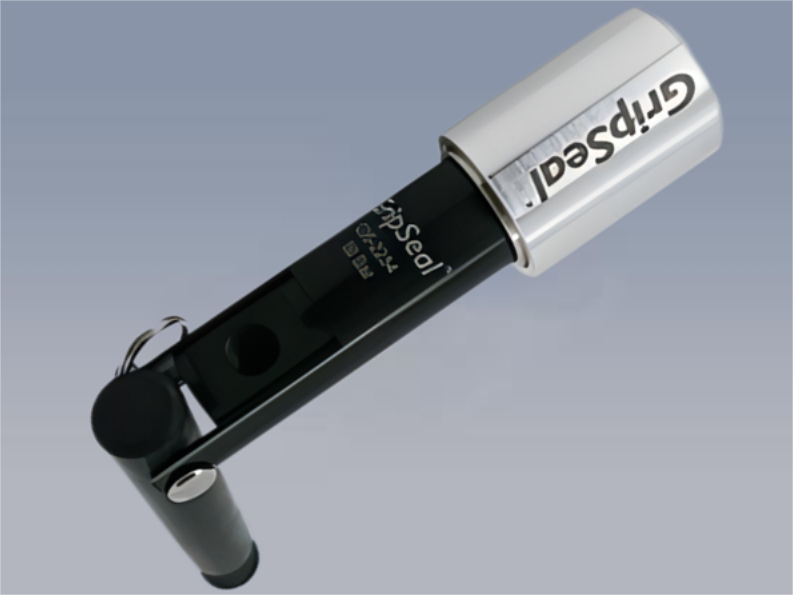

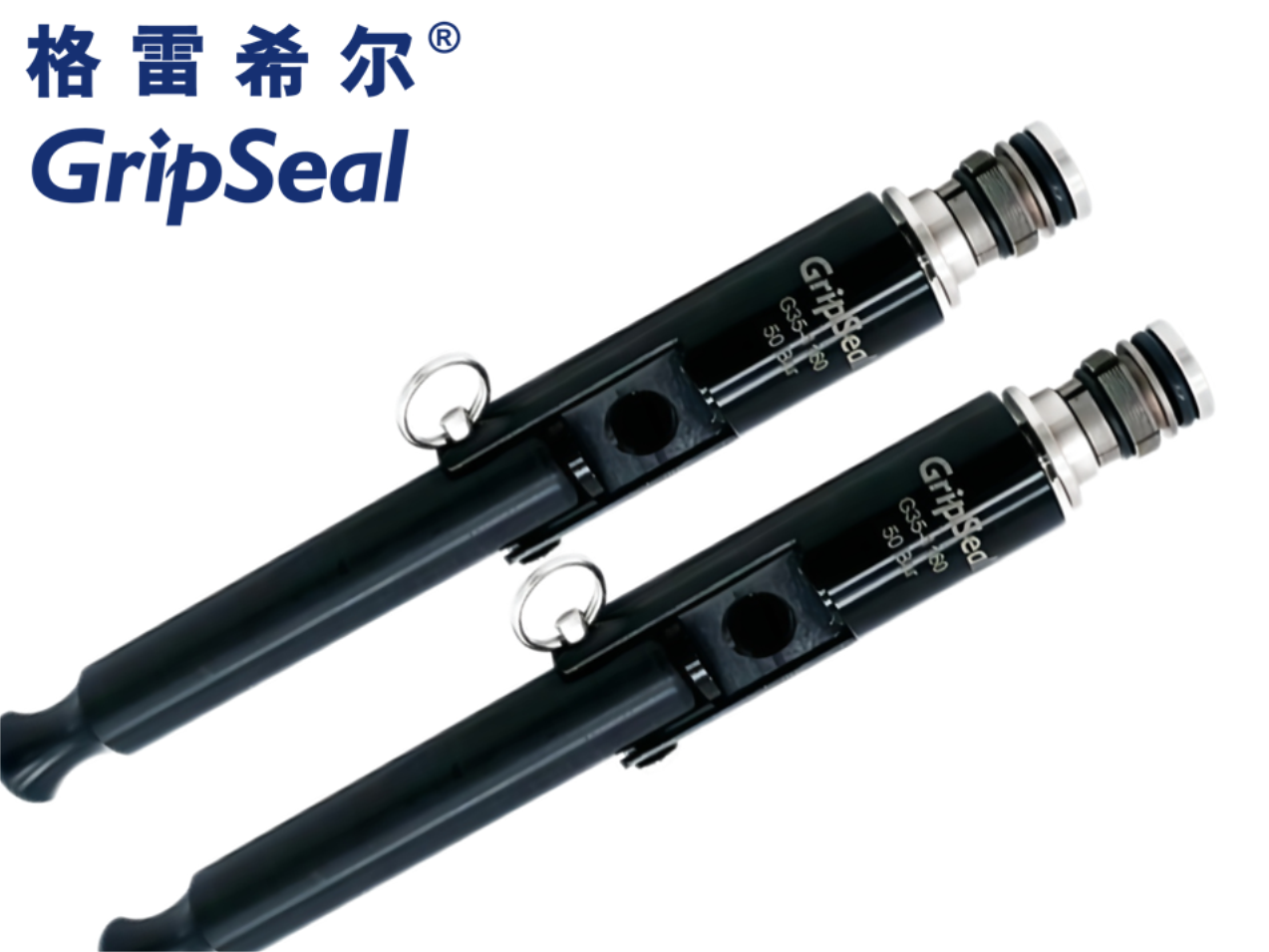

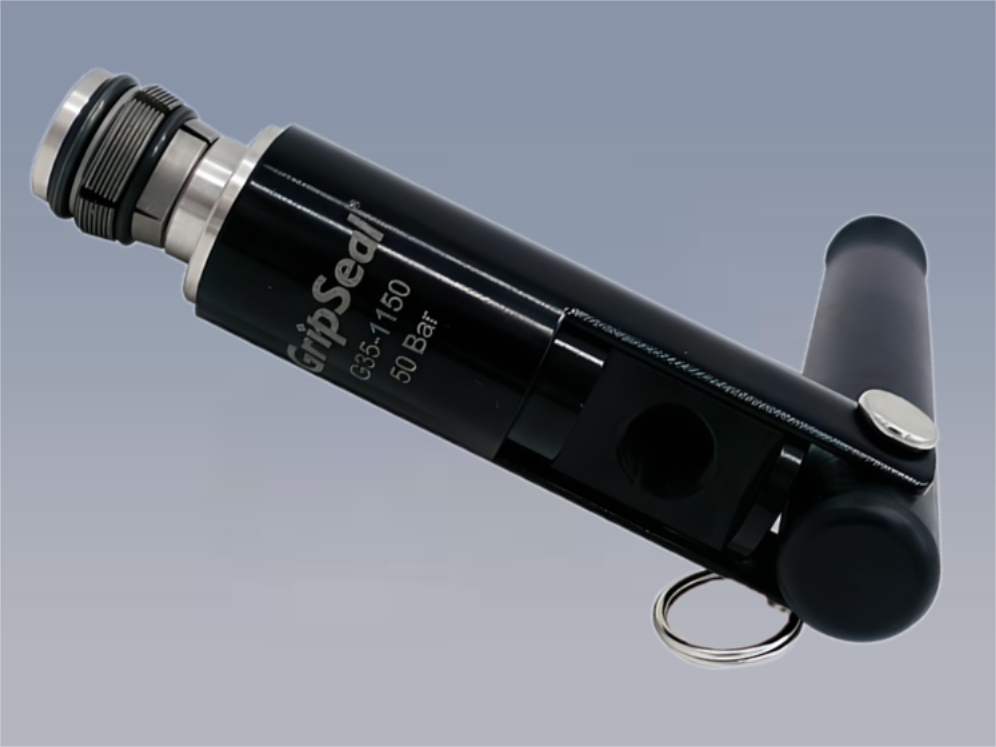

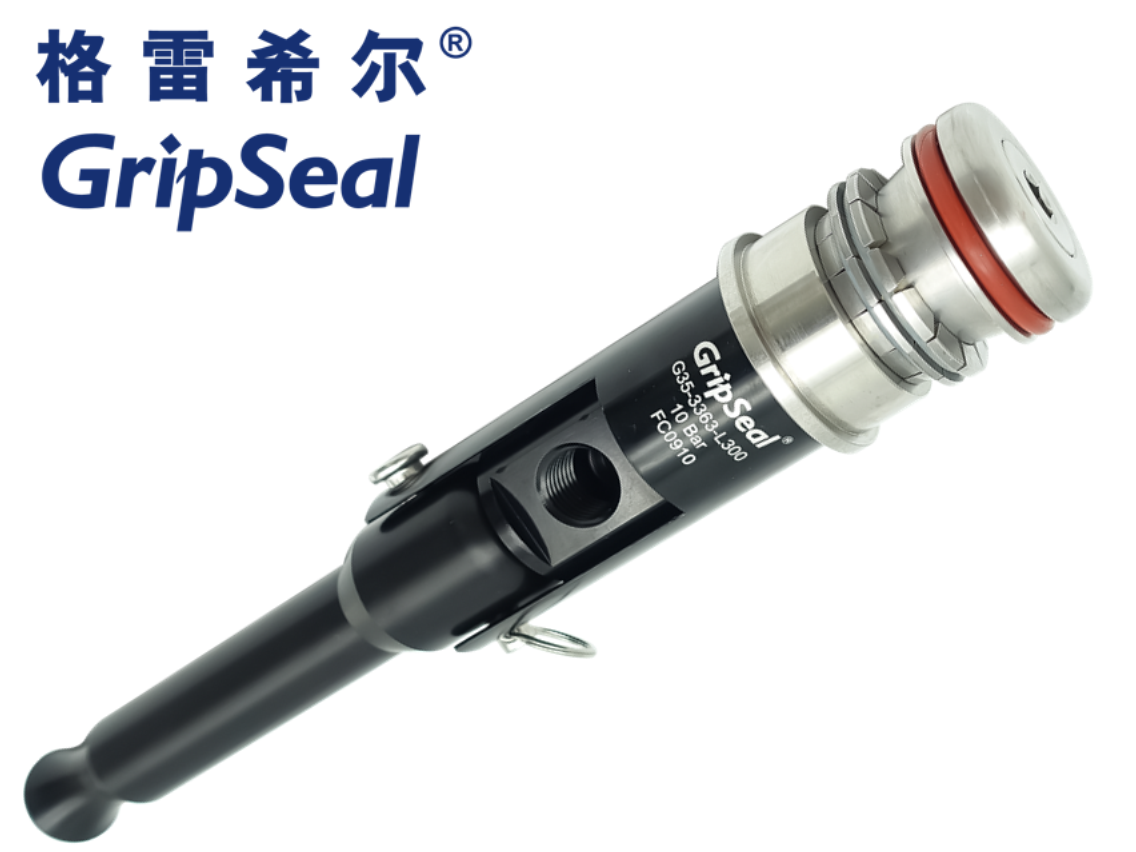

G35 系列高压管内径密封测试接头

密封方式：内胀式

密封范围：10mm~100mm

产品分类：管内径密封测试接头

产品描述：G35系列密封测试接头是密封各类铜管、钢管和铝管的最佳内部密封方案，应用于制冷、新能···

在线订购

G35系列密封测试接头是密封各类铜管、钢管和铝管的最佳内部密封方案，应用于制冷、新能源行业，如热交换器、压力容器、仪器、仪表、电机控制器冷却板等。拥有十种以上标准型号,能满足管件直径 9.52mm-41.28mm范围的密封,并可定制其它尺寸,尺寸可到100mm。

密封连接方案

SEALING CONNECTION SCHEME

	& 自锁式高压内胀式密封连接，适用于高压力工作环境
	& 改善工作效率，降低生产成本
	& 密封可靠，使用寿命长
	& 压力辅助设计可以让密封的力量随着压力的增加而增加
	& 手柄驱动轻便快捷，减轻工作强度
	& 有十种以上标准型号，并可提供定制服务定制其他尺寸

产品特点

PRODUCT FEATURES

画板 16.jpg

画板 20.jpg

画板 18.jpg

画板 22.jpg

画板 17.jpg

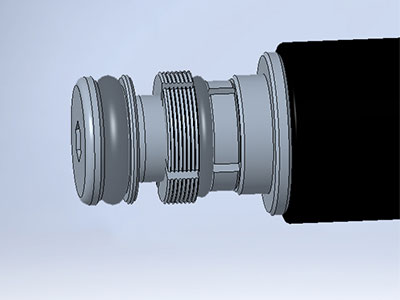

锁紧爪牙：

高硬度锁紧爪牙能够牢牢的抓住管件内壁提高耐压上限

横纹特征：

锁紧爪牙上的细小横纹能够增大受力面积，提供更闹固的抓紧力

多点密封：

特殊的爪牙形状，多点接触提供更多抓紧力的同时减小内壁刮伤

航空铝、尼龙把手：

体积小、重量轻，操作轻便，降低操作者的劳动强度

管螺纹流体孔：

符合国际标准，国内常用，相关配件易得

产品参数

PRODUCT PARAMETERS

& 操作压力：从真空到50Bar到70Bar
& 密封范围：10mm~100mm
& 插入尺寸：12mm~23mm
& 流量接口：G1/8螺纹孔或ZG1/8螺纹孔
& 主体材料：铝合金、不锈钢、尼龙
& 主密封圈：丁腈橡胶
& 内密封圈：丁腈橡胶
& 操作温度：-20℃至120℃

操作方法

OPERATION METHOD

画板 23.jpg

画板 24.jpg

画板 25.jpg

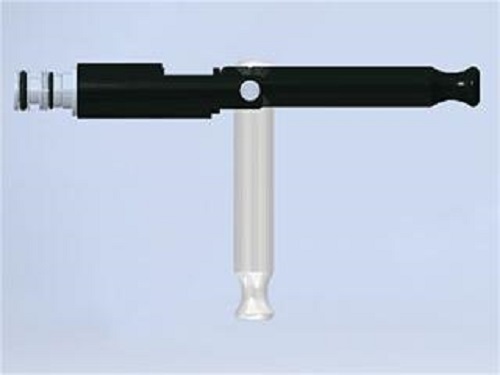

第一步：

将连接好流体孔的密封测试接头对准管件内部

第二步：

将密封测试接头插入管件内

第三步：

扳动把手，此时测试管件被接头爪牙锁紧，完成密封连接

应用案例

APPLICATION CASES

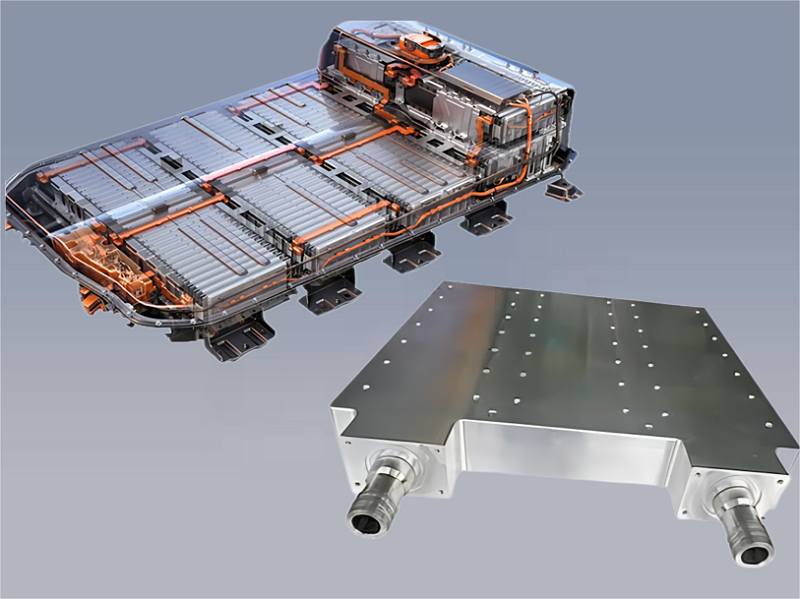

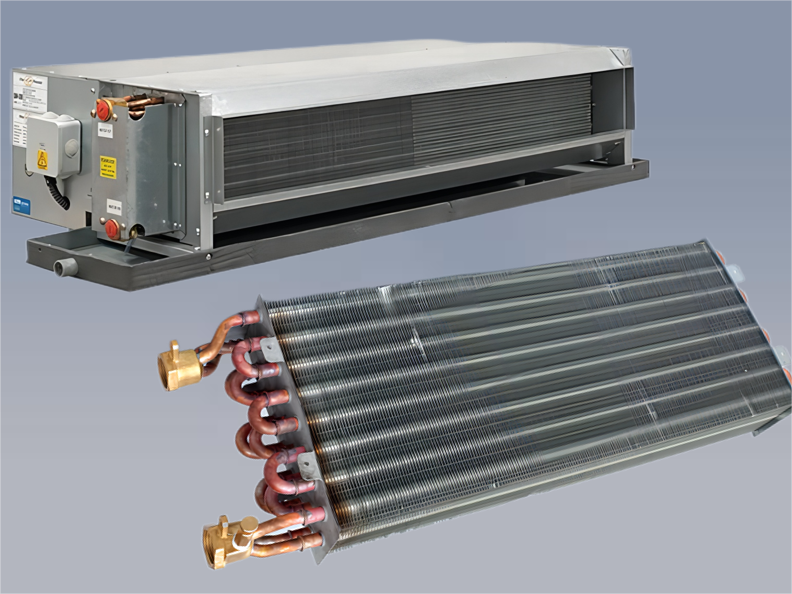

新能源电池水冷板测试	空调散热器测试	发动机冷却水道测试

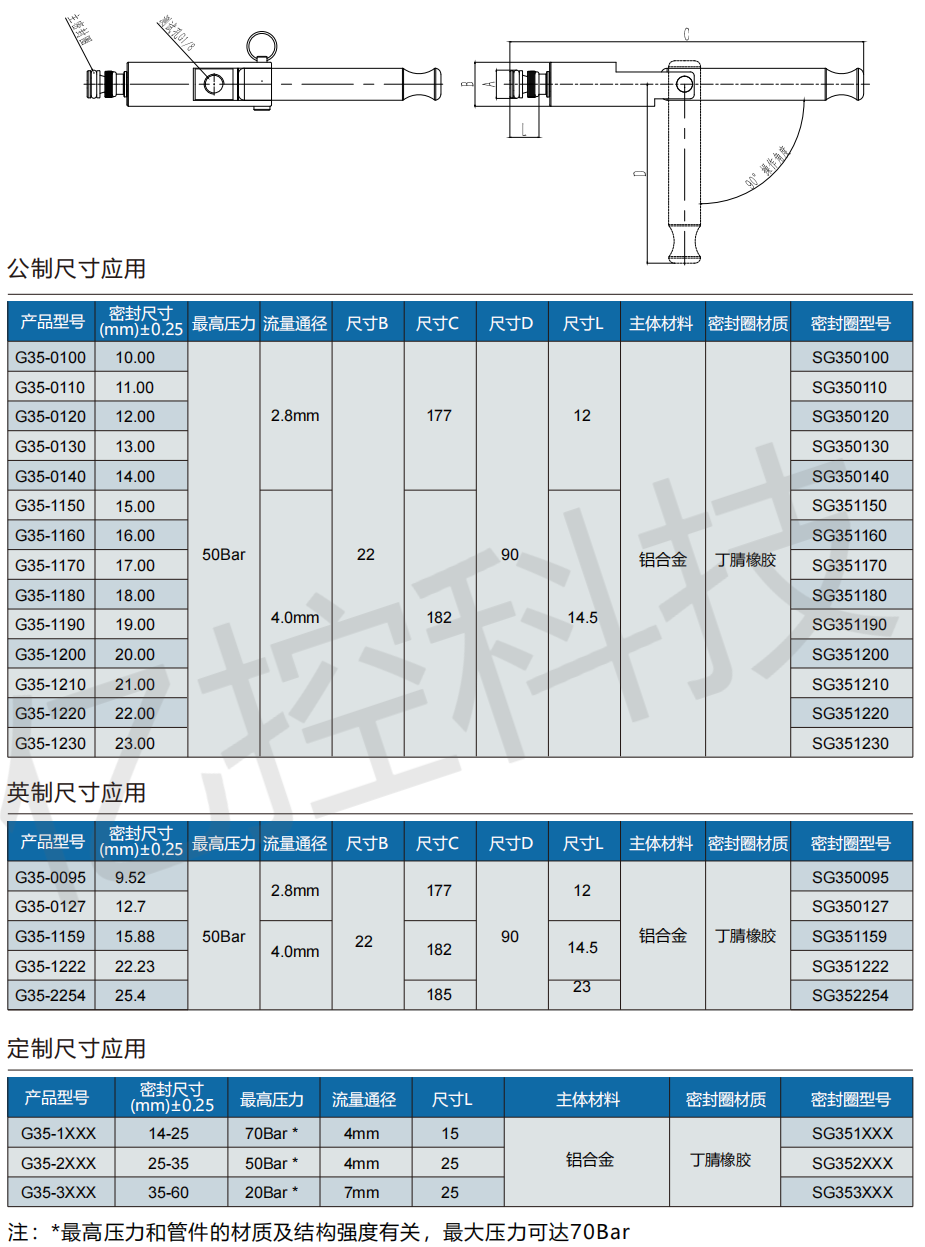

规格型号表

SPECIFCATION AND MODEL TABLE

格雷希尔G35系列规格型号表

格雷希尔GripSeal密封测试接头的各系列产品，可为不同的管型、孔径、接口、螺纹等提供密封方案，近千种标准型号有现货供应，并擅长为各类异型管件提供定制方案，为客户产品的密封测试、运转测试等提供稳定、便捷的密封连接方法。深入合作的行业有新能源汽车、自动化集成商、制冷、家电、液压阀门、仪器仪表、航空航天、医疗器械等8大行业。
