格雷希尔G25A系列连接器的操作步骤和使用时的注意事项

编辑：亿控科技（湖北）

格雷希尔G25A系列是一款低压管内径密封连接器，主体铝合金材质，表面经过氧化处理，兼具轻量化和耐腐蚀性，下面简单介绍一下它的操作步骤和使用时的注意事项。

操作步骤教程：

1、将合适软管与配件安全地连接到连接器的流体接口，确保软管与配件与流体接口完美结合并无任何的泄漏。

2、根据测试孔的尺寸，判断连接器的主密封件是否需要更换。如果孔的尺寸较大，可能需要更换主密封件以确保密封效果。更换主密封件时，需按照说明书正确安装，避免损坏密封件。若孔的尺寸适中或较小，则可能无需更换主密封件，直接进行下一步操作即可。

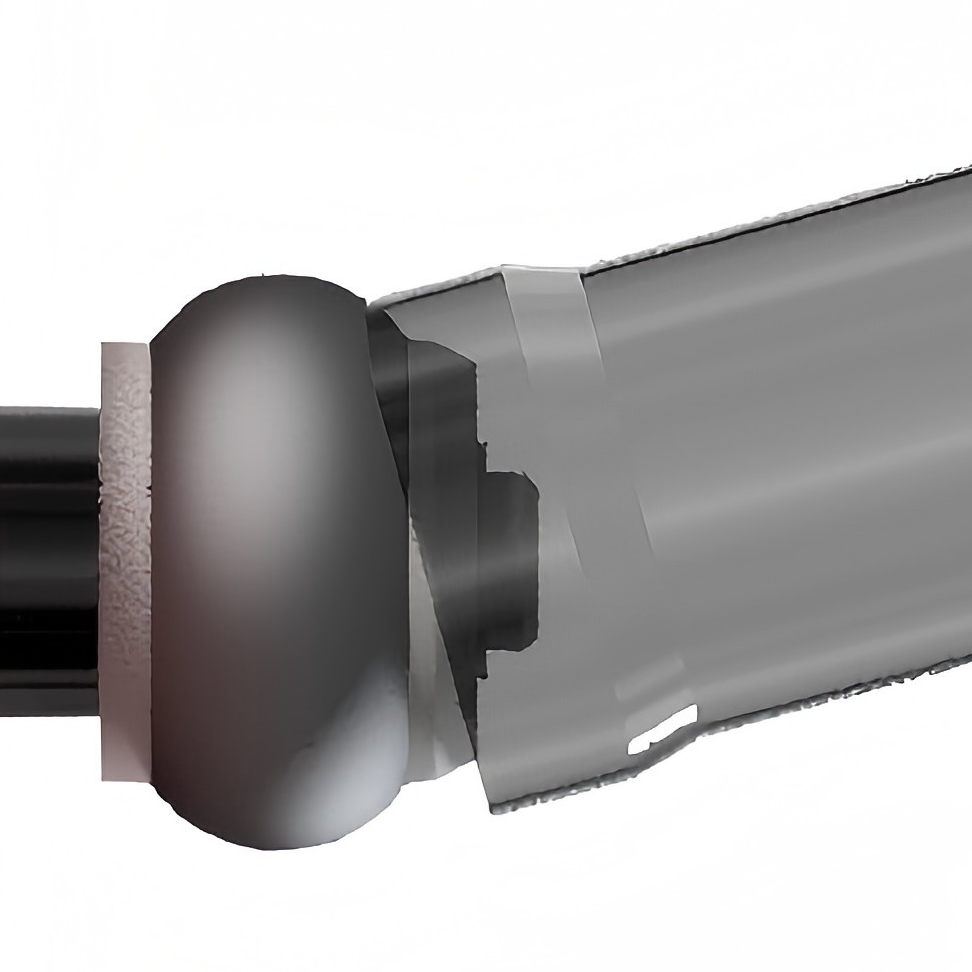

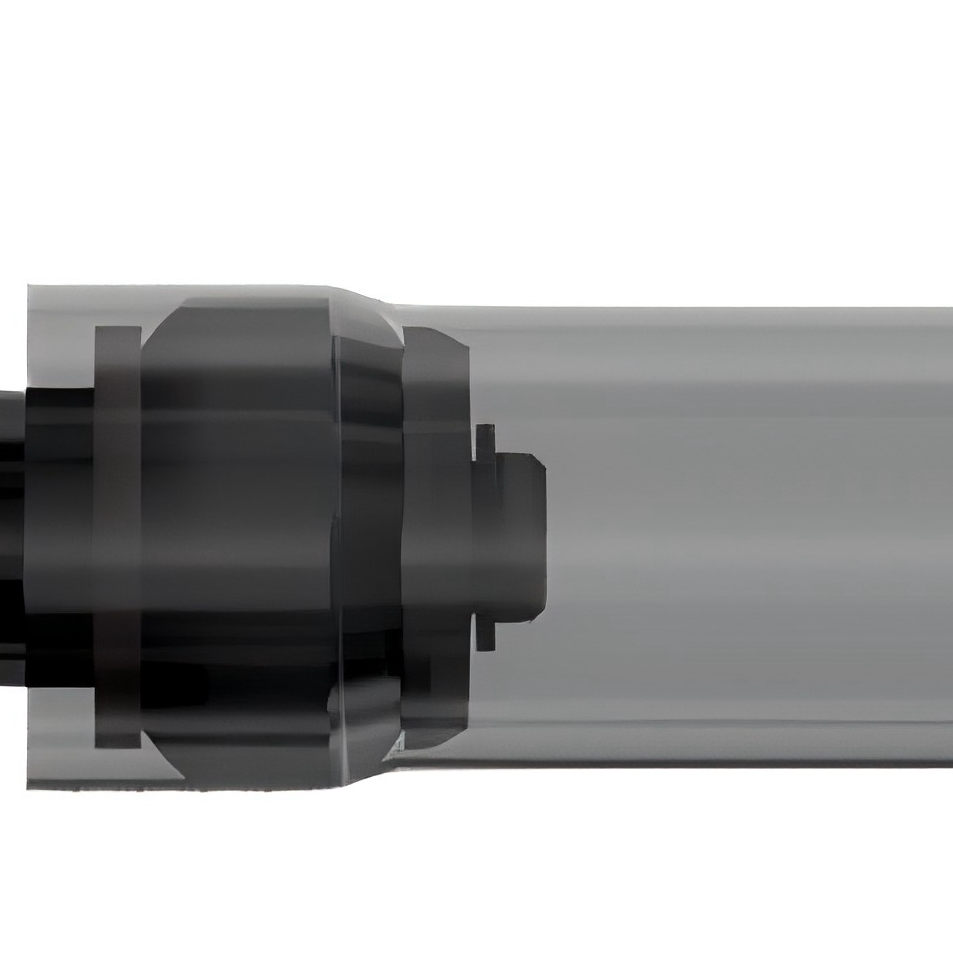

 3、将将连接器前端插入测试孔中，然后手柄左右旋转90°度。随着手柄旋转，主密封被压缩，确保与测试孔形成良好密封。如果孔内太松或太紧，可以更换主密封圈，如果还是不能形成有效的密封，则需要更换其它型号连接器。

5、通过连接器终端端口将测试介质引入测试件内部，在引入测试介质的过程中，需注意观察系统的压力变化和连接器的密封状态，确保测试介质不会泄漏。如果在引入测试介质过程中发现泄漏，应立即停止操作，在排除了非连接器造成的泄漏外，则代表测试件泄漏说明产品不合格。

6、完成测试后，按照规定的程序关闭测试介质，在测试压力被停用之前，请勿旋转手柄，待压力全部归零后将手柄旋转到水平位置，并从试件上取下。

注意事项：

1、格雷希尔快速密封连接器主体上有最大额定压力值，请确认该压力额定值在您的工作压力范围内；

2、连接时需将连接器程平行状态插入测试件，不可斜着插入会导致密封不良和泄漏；

3、一旦形成连接，请勿在密封件上旋转测试件；

4、本系列只能用作3Bar以下的通气测试，不能用作通液体测试，如油、水等。
