格雷希尔C9M对接模块的插针与插孔的接线安装全流程详解

编辑：亿控科技（湖北）

　　格雷希尔C9M自动对接板通过掌握正确的接线方法和注意事项，我们能够更好地利用格雷希尔C9M自动对接板进行快速、高效、可靠的对接操作。

　　一、准备工作

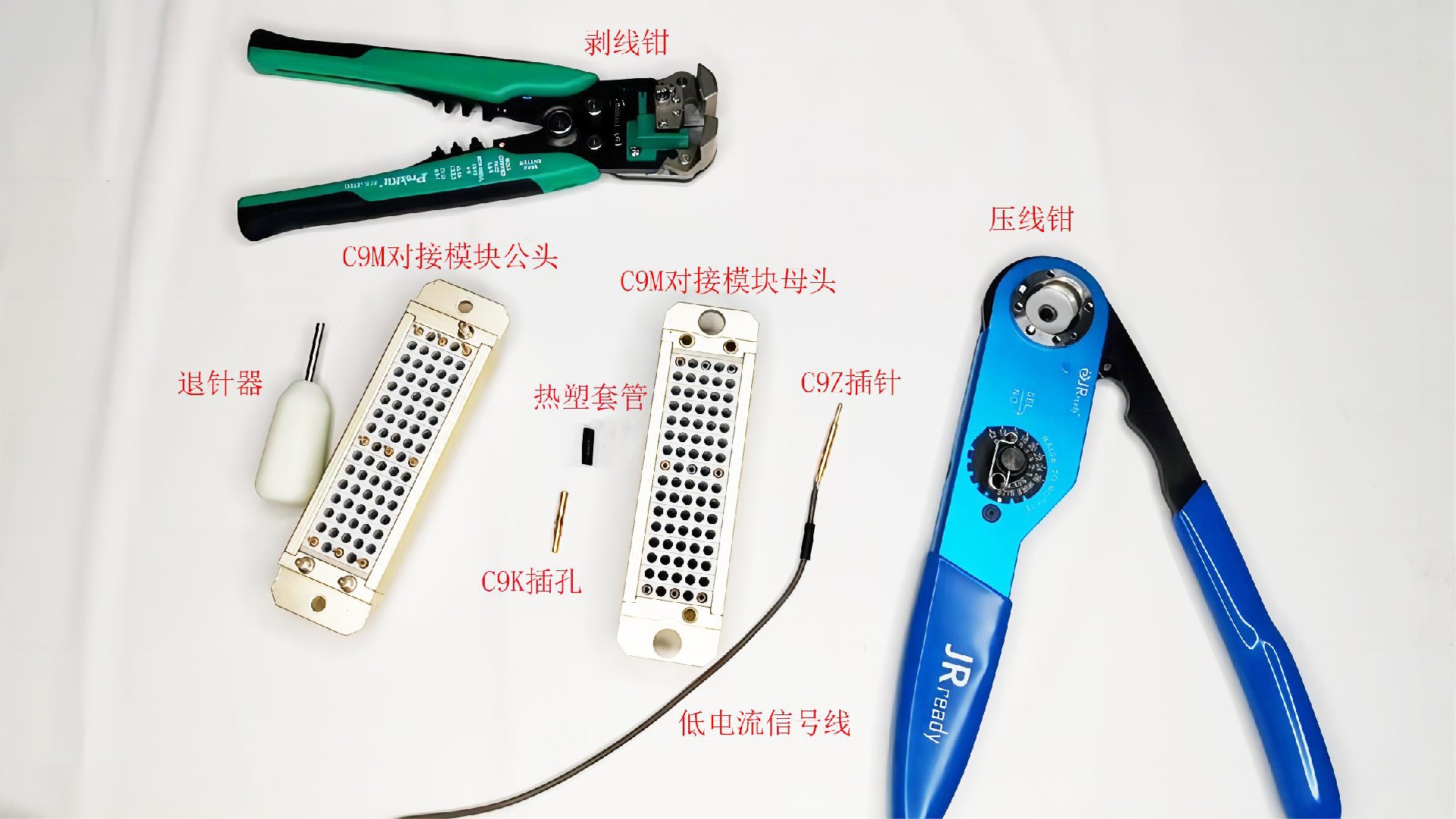

　　在开始接线之前，首先需要准备以下工具和材料：

　　1. 剥线钳或小刀

　　2. 压线钳

　　3. 退针器

　　4. C9Z插针/C9K插孔

　　5. 热风枪

　　6. C9M自动对接板公母头

　　7. 低电流信号线(导线)

　　8. 热塑套管

　　二、接线步骤

　　在准备好工具和材料后，可以按照以下步骤进行接线：

　　1. 将低电流信号线(导线)按照C9M自动对接板公母头的序号标注好编号

　　2. 将导线用剥线钳或小刀剥开外皮，剥开长度需比插针/插孔尾部接线部位长个1--2毫米

　　3. 用手将剥开的线束捻合在一起，然后插入插针/插孔的尾部，确保线束插入到底部。

　　4. 将导线与插针/插孔相连接的地方用压线钳进行压接，避免在安装和使用的时候出现脱落的情况。

　　5. 将热塑套管从导线的尾端穿进至刚才压线钳压接的地方，用热风抢将热塑套管加热包裹住接线的地方。

　　6. 将它们按照标注好的编号插入到相对应的C9M对接模块上面。

　　7. 检查插针/插孔与对接模块的连接是否牢固，不要出现松动的情况。

　　三、注意事项

　　在接线过程中，需要注意以下几点：

　　1. 插针/插孔和导线必须匹配，不能太大或太小。

　　2. 插针插入有销针的公头，插孔插入有销孔的母头。

　　3. 插针/插孔与导线必须要进行压接才能插入对接模块里。

　　4. 在固定插针/插孔和对接板时，要确保连接牢固可靠。

　　5. 在修剪导线时，要保留足够的长度以备后续调整。

　　6. 如果发现插错了可以用退针器对准插针/插孔插进去，用手捏住导线就可以将它们退出原来的位置 。
