格雷希尔G90S迷你型密封测试接头解决电机控制器VDA管口的快速密封与连接

编辑：亿控科技（湖北）01

　　电机控制器厂家提出现有一批电控箱箱体，需要进行通纯水/乙醇/空气的测试，测试压力150Kpa，(偶尔抽检才会通乙醇)，气检0.2Mpa，流量1L/min-30L/min。

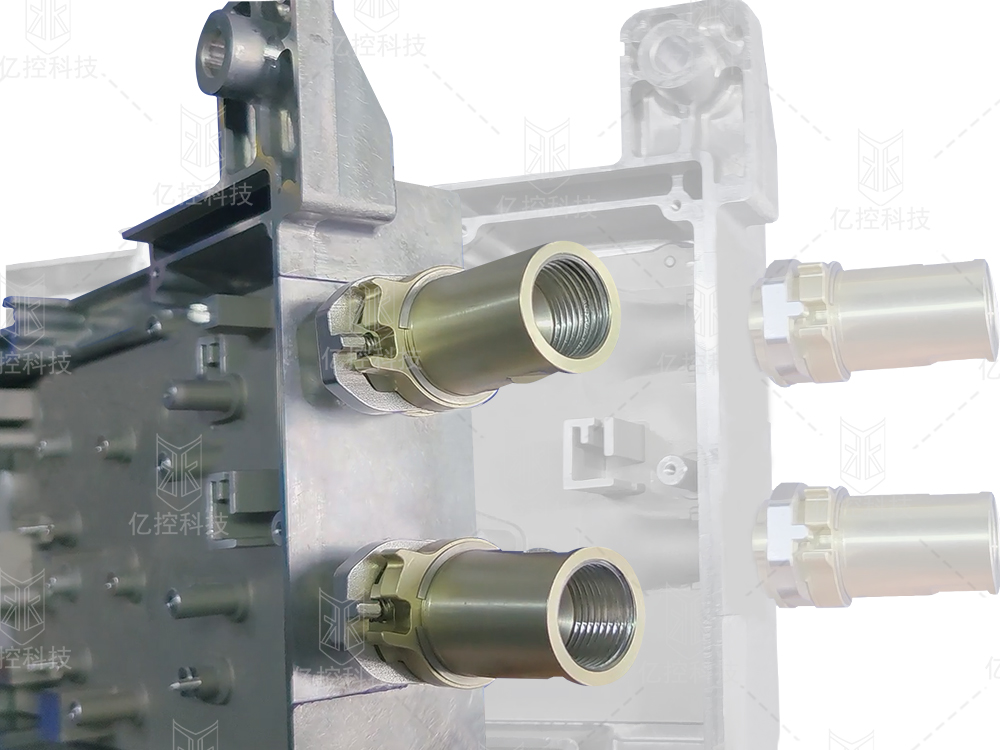

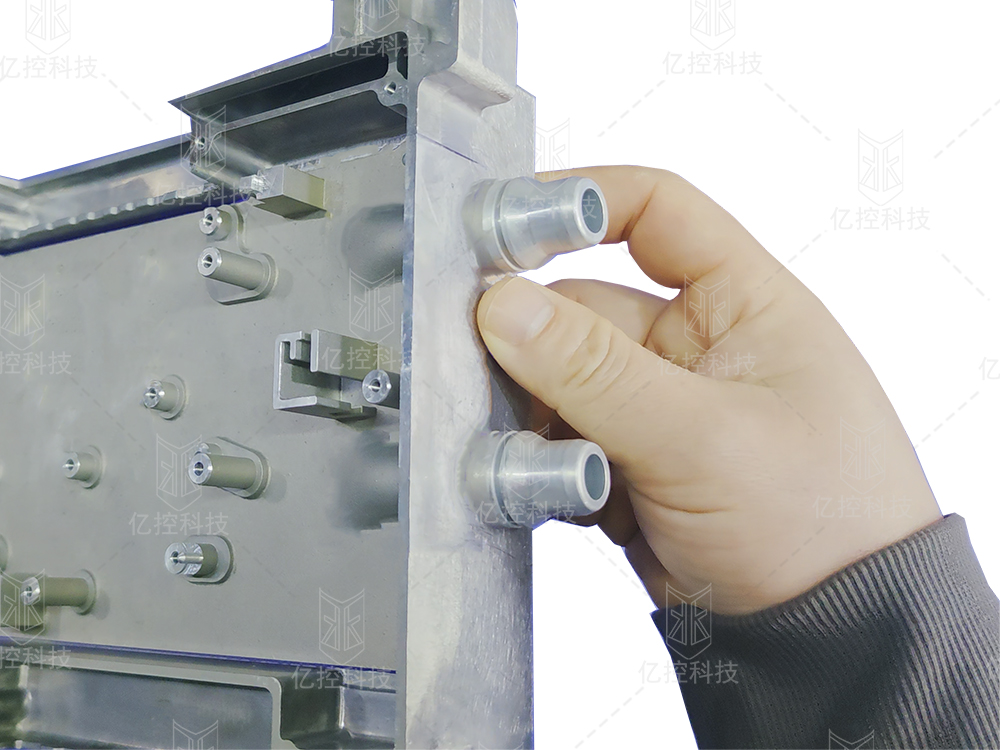

　　而此批型号的控制器比较小巧，因此整体都显得比较紧凑，针对两个VDA冷却液进出口的间距比较近，在格雷希尔GripSeal众多的VDA管口专用的接头中，如G70-NW系列，G90L-NW系列、G90R-NW系列，G90S系列当中，我们推荐使用G90S系列迷你型密封测试接头。

　　但客户要求连接器需要连接压力表，方便他们观察产品内部是否有阻碍和产品运行时的动态，而G90S 只有一个测试孔，没有多余的螺纹孔连接压力表，如果直接在流体口处连接3通的话，压力表的数据无法达到要求，因此，常规的G90S系列快速接头仍然无法达到客户的需求。

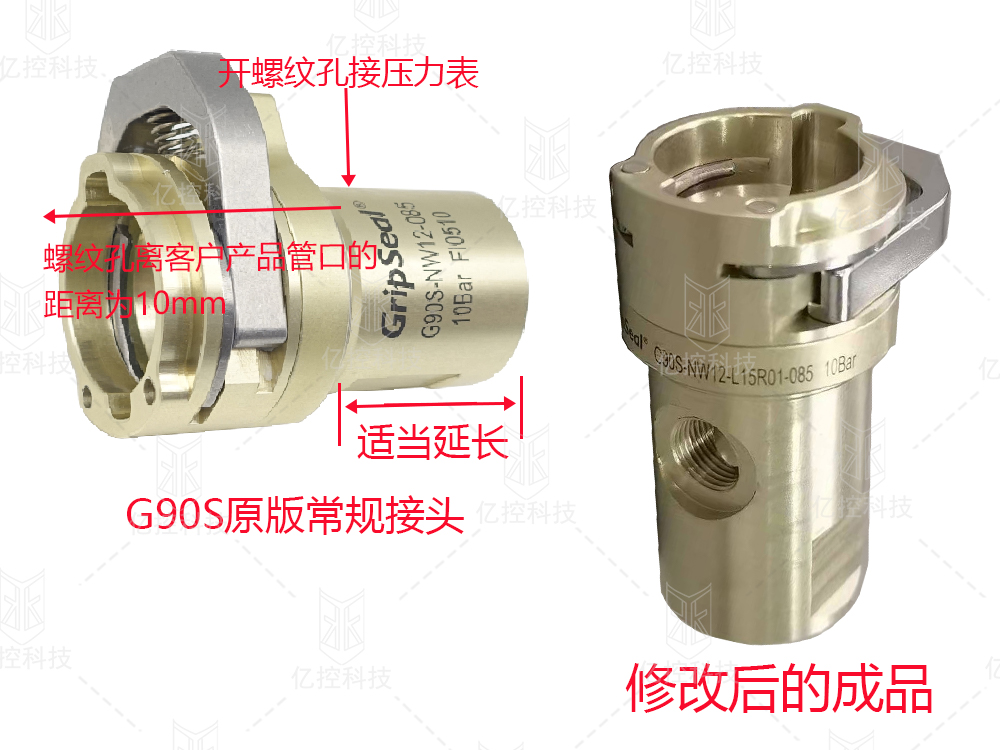

　　因此我们需要在G90S的基础上进行修改，考虑到客户的产品是流动测压，接压力表的这个孔尽量靠近VDA管口，使压力表得到的数据更加的精确。所以，我们将G90S的主体部分适当延长，然后在接头管口10mm处开G1/8或M5的螺纹孔接压力表。此外，接头的内部通径达到10.5mm，大大提升了通液体测试场合的适用性，使得测试过程更为顺畅。

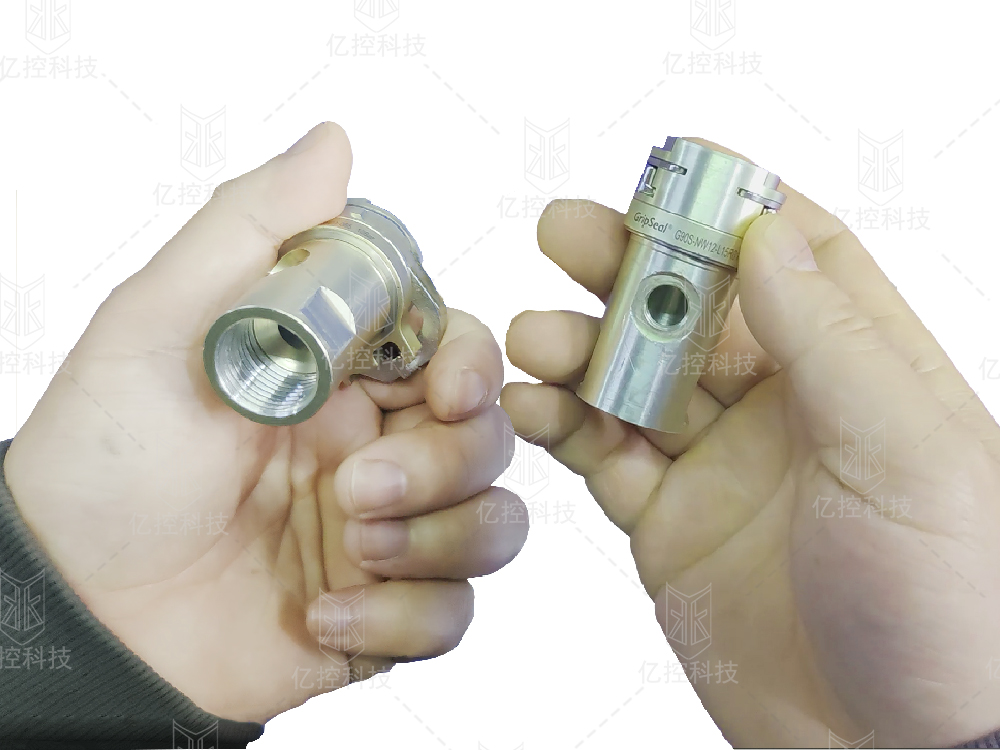

　　经过修改后的G90S系列迷你型密封测试接头，继承了原有接头的优点，如结构紧凑、操作简便、快速连接等，更是在进度上进行了优化，完美契合客户的产品参数。完美相信这款经过精心设计和修改的G90S迷你型快速接头，定能满足客户对于高精度流动测试的需求，为他们的工作带来更大的便利。
