异形管密封测试接头

  • G72系列法兰式密封测试接头
  • G72系列法兰式密封测试接头
  • G72系列法兰式密封测试接头
  • G72系列法兰式密封测试接头
G72系列法兰式密封测试接头 G72系列法兰式密封测试接头 G72系列法兰式密封测试接头 G72系列法兰式密封测试接头

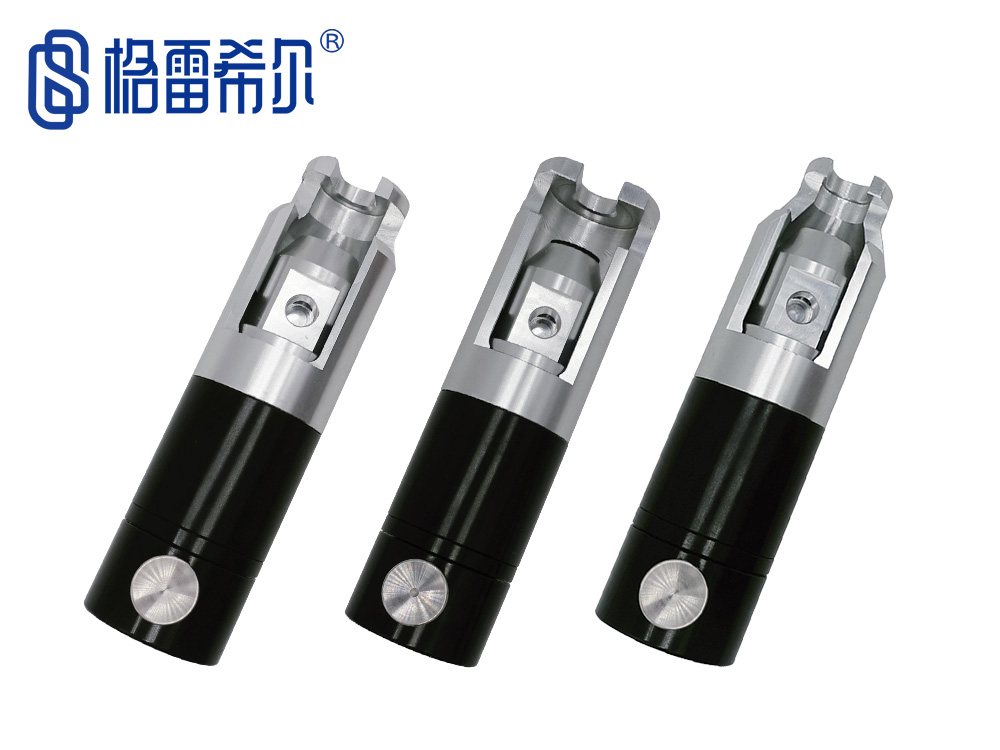

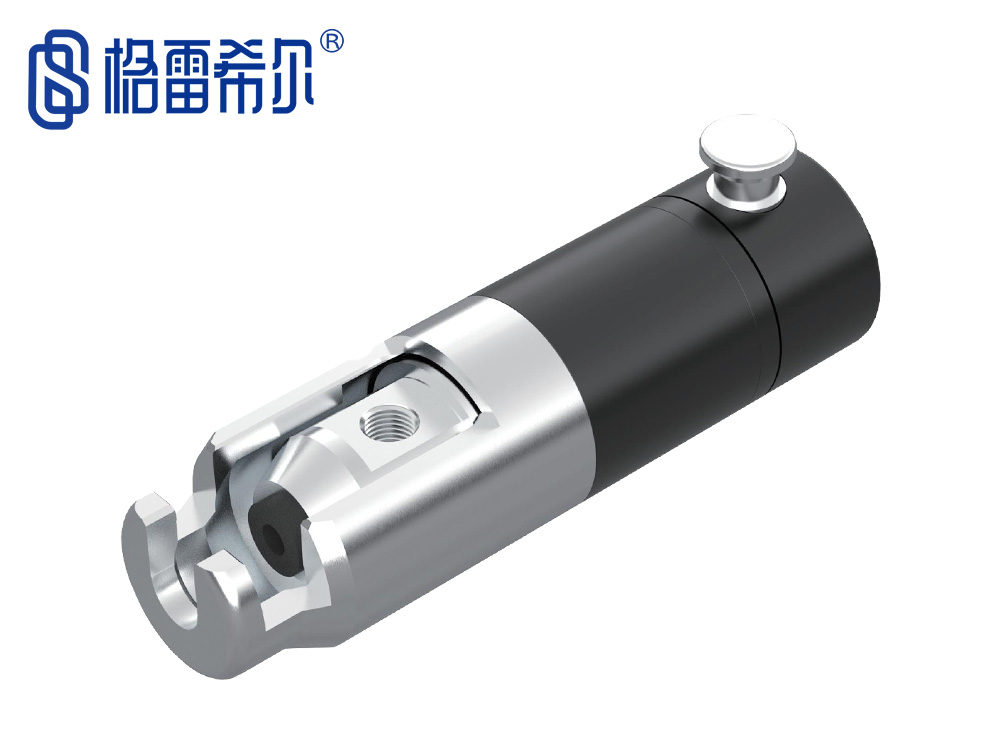

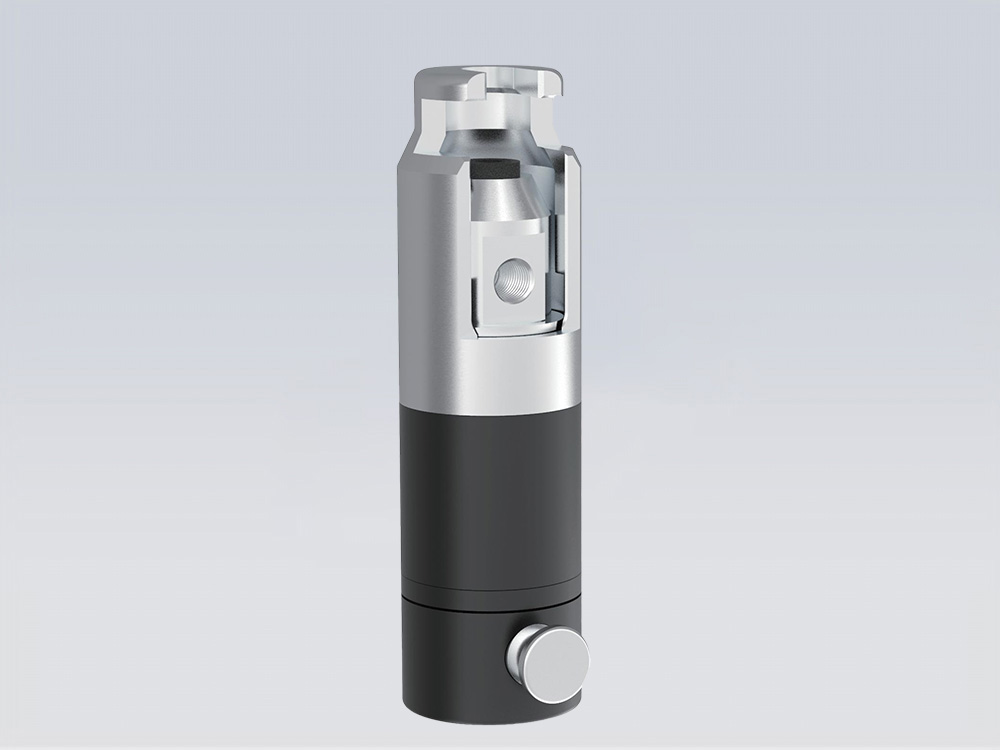

G72系列法兰式密封测试接头

    密封方式:法兰式

    密封范围:10mm~40mm

    产品分类:异形管密封测试接头

    产品描述:G72系列是一款凸缘管或异型管口专用的密封测试接头,气压驱动,操作简单,特种航空铝合···

  • 在线订购

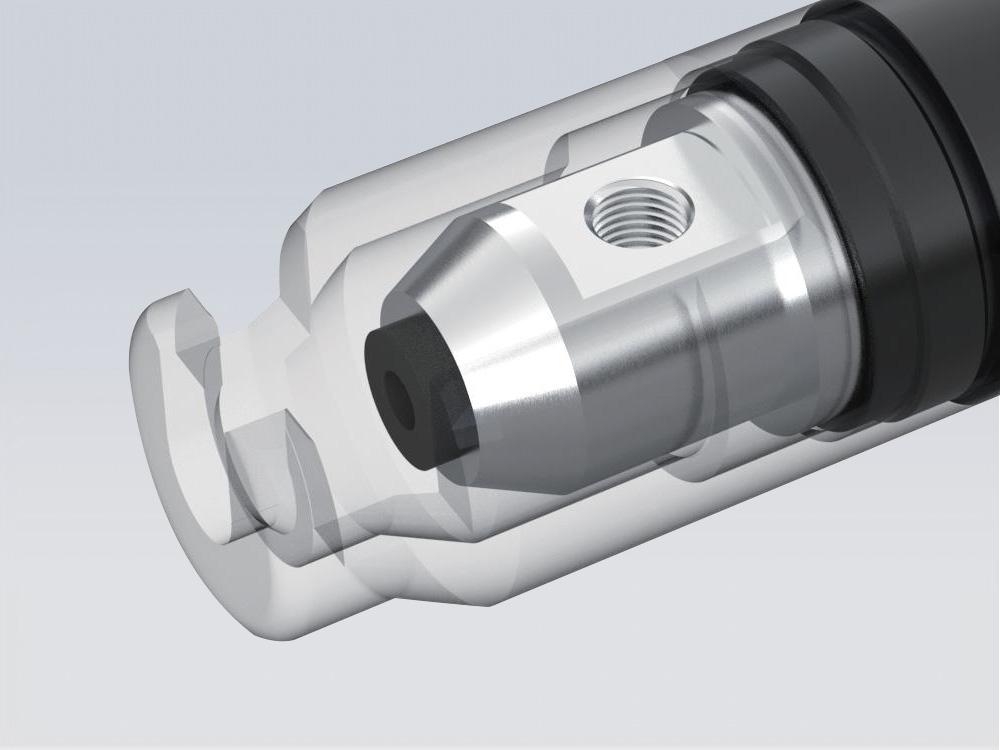

G72系列是一款凸缘管或异型管口专用的密封测试接头,气压驱动,操作简单,特种航空铝合金主体在保证坚固性的同时,还能保证连接器的轻巧,极大地降低操作者的劳动强度。产品型号齐全,能适应各种尺寸的凸缘管密封应用。直通式设计,保证了产品了高流量性能,无论是气体测试还是液体测试,都能适应。


密封连接方案

SEALING CONNECTION SCHEME

G72法兰式密封测试接头&  改善工作效率,降低生产成本
  密封可靠,使用寿命长
&  轻便快捷,减轻工作强度
&  有效减少水垢和杂质的干扰
 可根据实际应用提供定制服务
 自带锁紧结构,适用于高压力工作环境


产品特点

PRODUCT FEATURES

格雷希尔G72系列的特点

格雷希尔G72系列的特点

格雷希尔G72系列的特点

格雷希尔G72系列的特点

格雷希尔G72系列的特点

气压驱动:

按钮式操作,简单快捷,操作效率高

铝合金主体:

轻巧耐用,操作强度低

维护简单:

无需任何工具即可更换密封圈

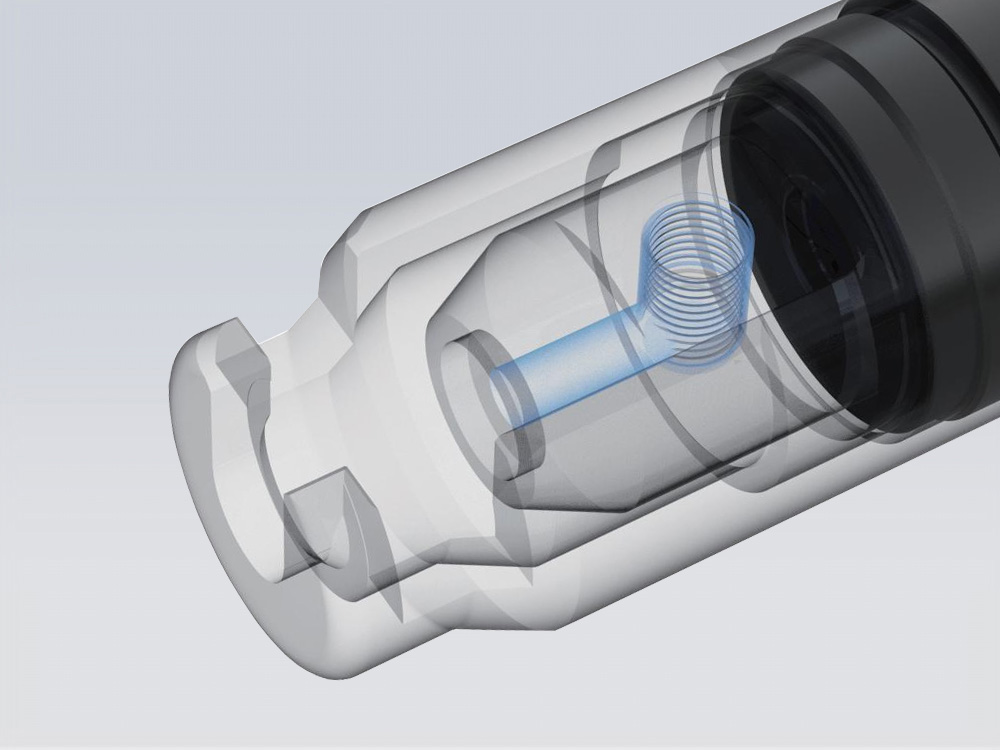

直通式设计:

中间无任何其它活动连接件,保证气密可靠性

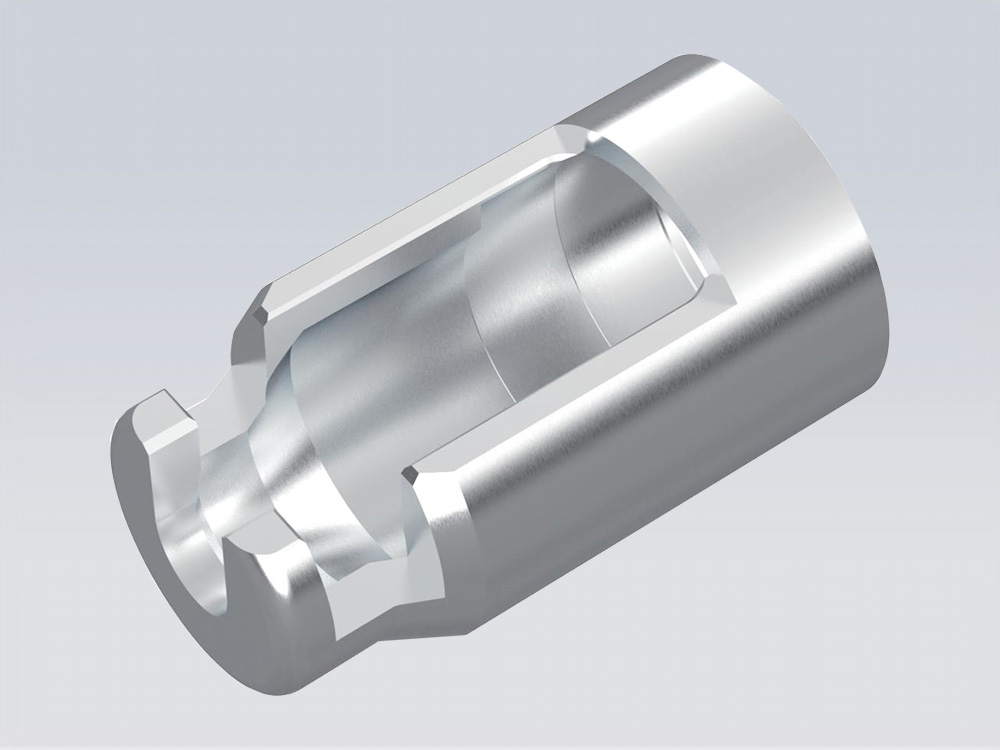

无损伤操作:

卡口式设计,不会对测试管件上造成伤害


产品参数

PRODUCT PARAMETERS

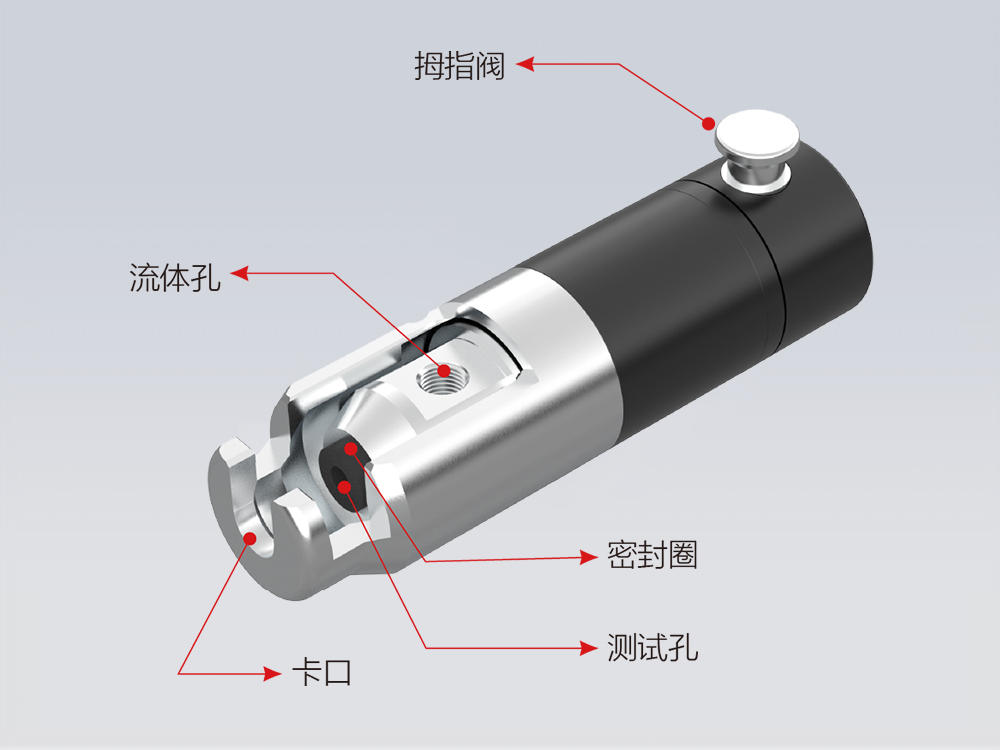

 & 操作压力:从真空到5Bar或20BarG72系列结构图
&  密封范围:10mm~40mm

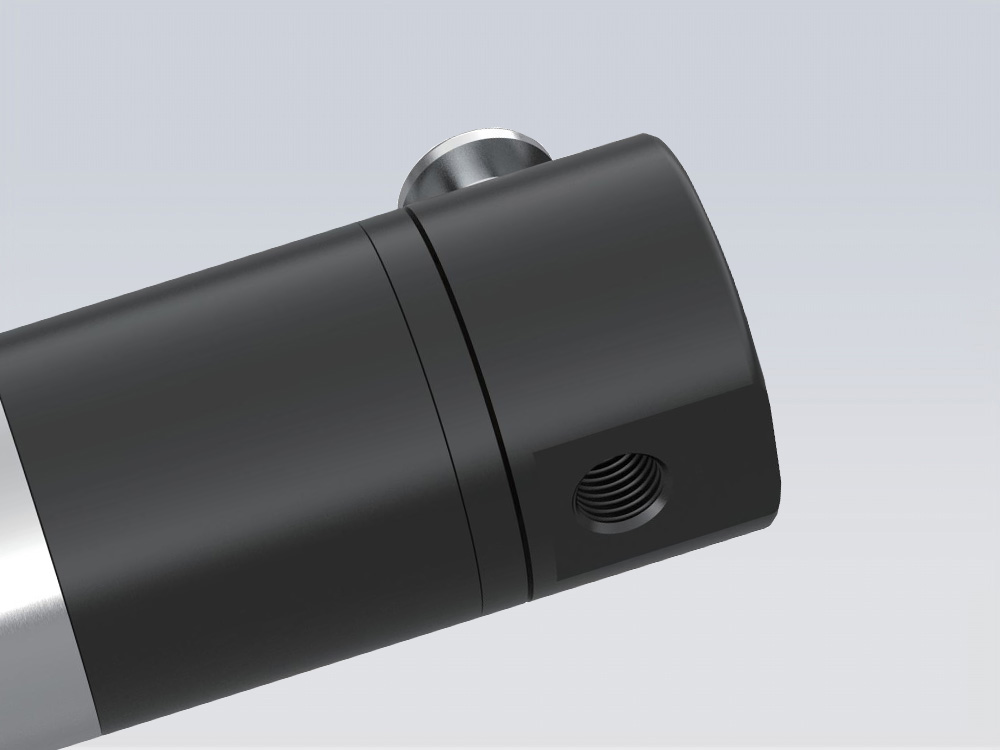

&  流量接口:G1/8螺纹孔
插入尺寸:N/A
 主体材料:氧化铝、不锈钢、尼龙
& 主密封圈:丁腈橡胶
&  操作温度:-20℃至120℃


操作方法

OPERATION METHOD

操作步骤1操作步骤2

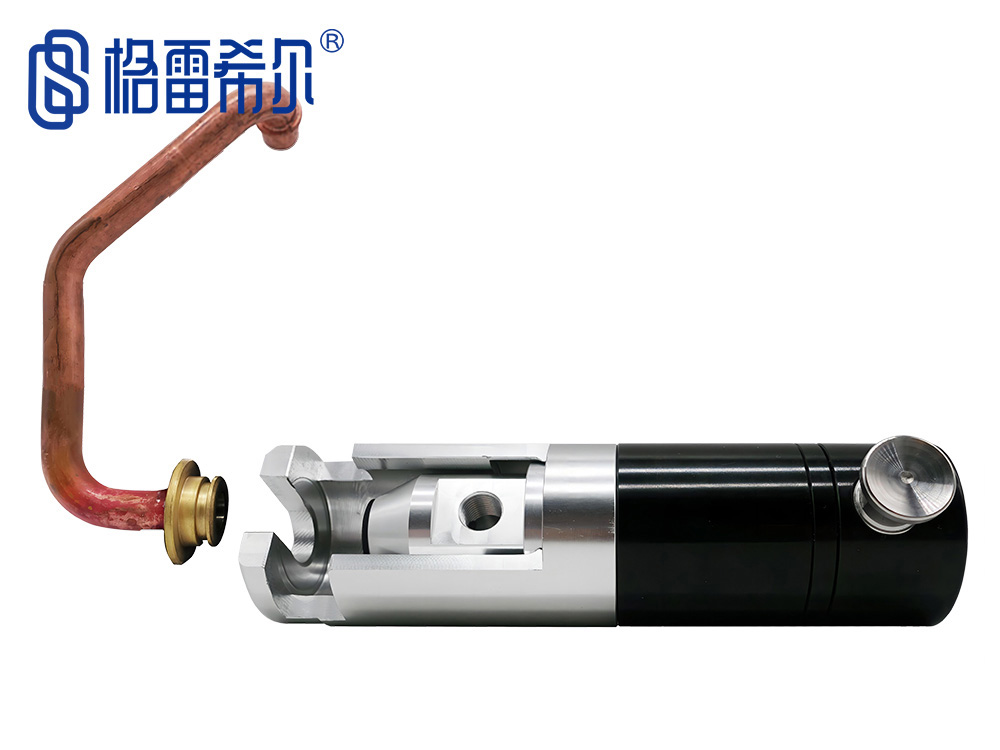

第一步:

按住密封测试接头的拇指阀,活塞回退并露出样件放置空间

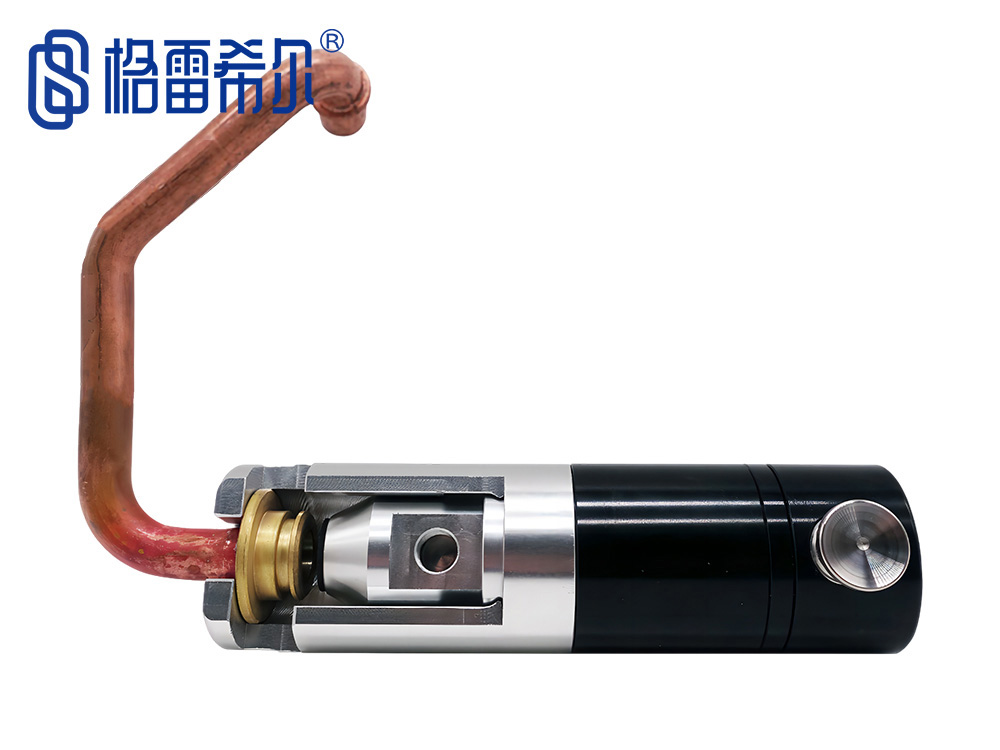

第二步:

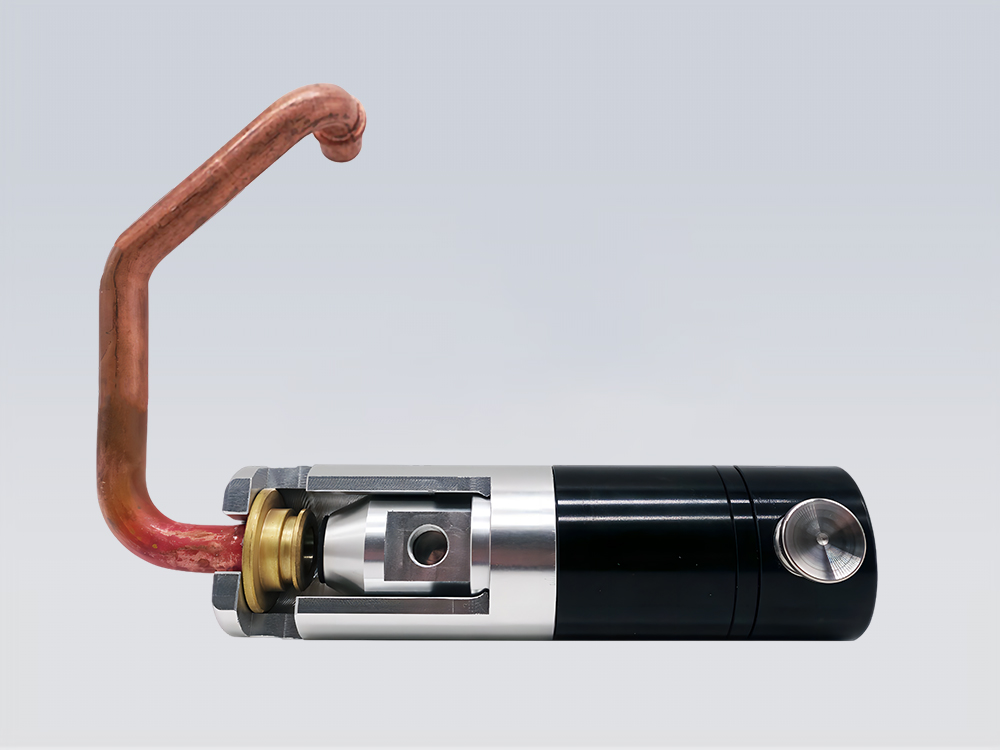

将测试件前端放入卡口内,手指离开拇指阀,活塞压向测试件形成密封


应用案例

APPLICATION CASE

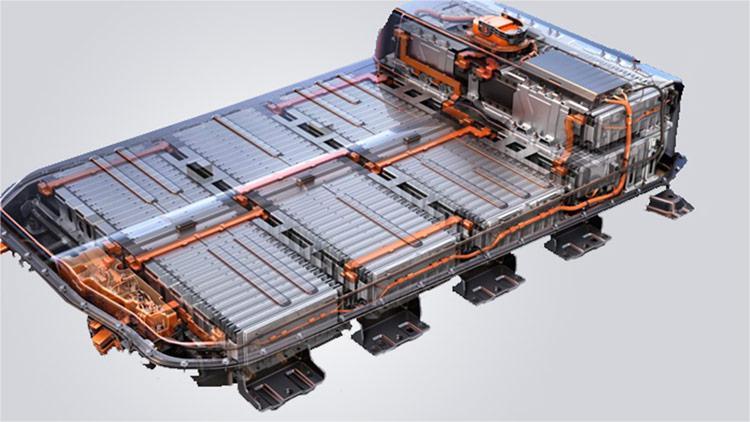

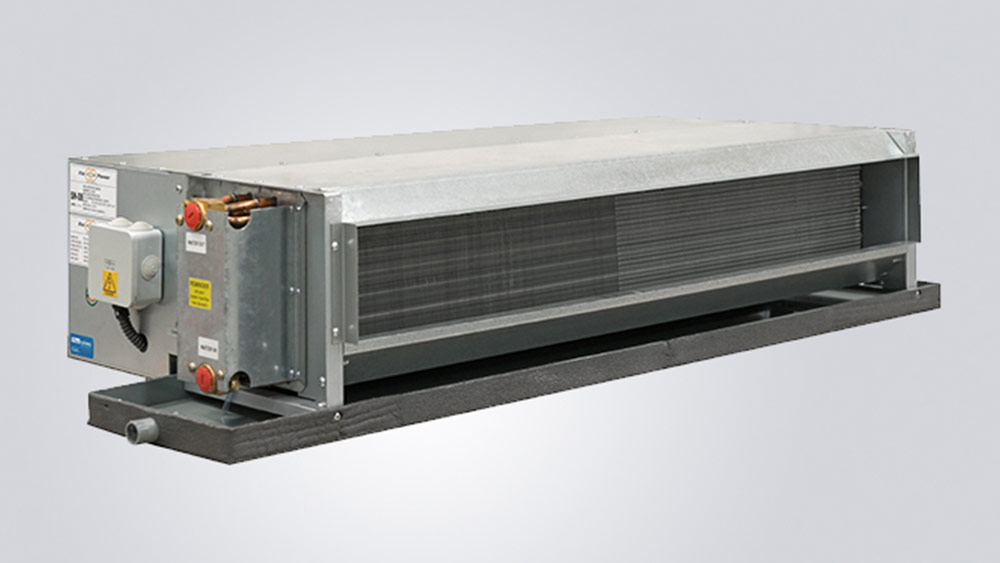

新能源电池水冷板测试空调散热器测试

热水器测试

新能源电池水冷板测试空调散热器测试热水器测试


规格型号表

 SPECIFCATION AND MODEL TABLE

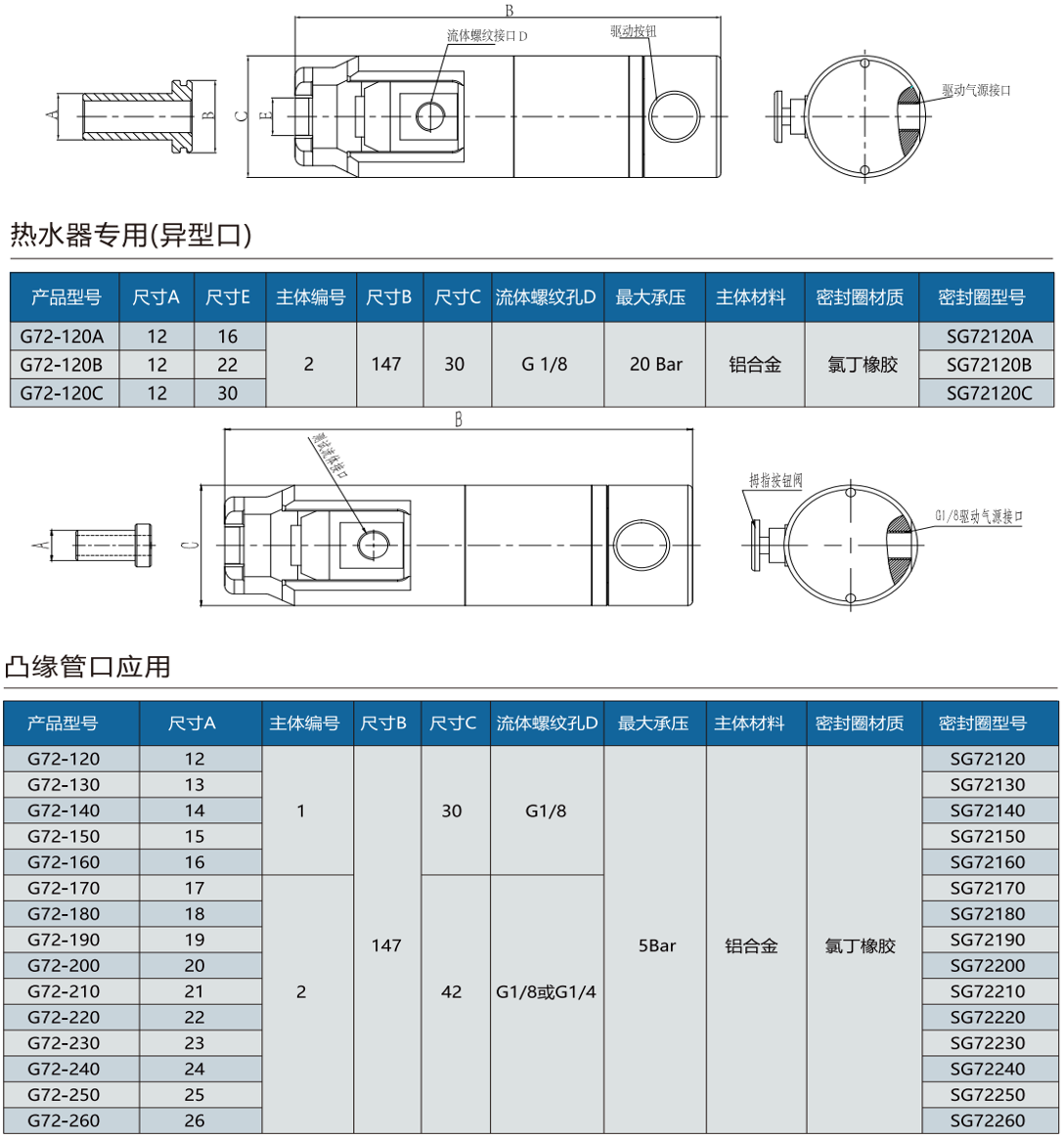

G72系列规格型号表


格雷希尔GripSeal密封测试接头的各系列产品,可为不同的管型、孔径、接口、螺纹等提供密封方案,近千种标准型号有现货供应,并擅长为各类异型管件提供定制方案,为客户产品的密封测试、运转测试等提供稳定、便捷的密封连接方法。深入合作的行业有新能源汽车、自动化集成商、制冷、家电、液压阀门、仪器仪表、航空航天、医疗器械等8大行业。
