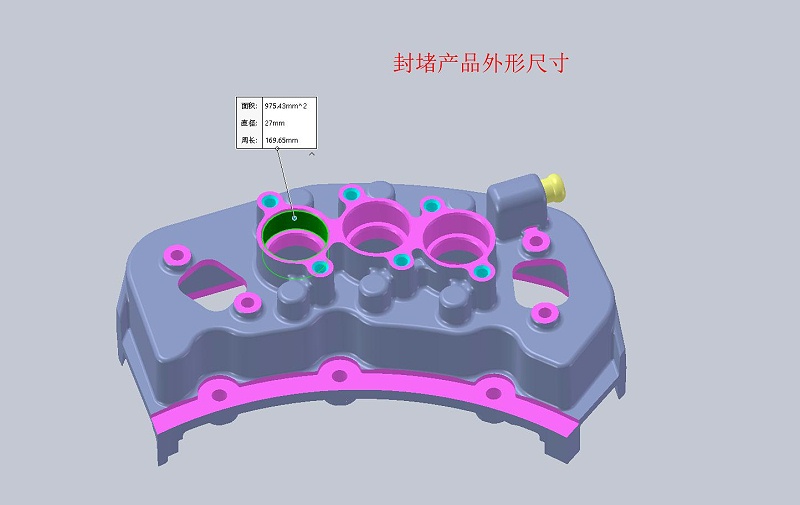

新能源汽车是我国战略性新产业,国家高度重视持续推动下,新能源汽车发展取得一定的成绩,同时随着供应产品、配套设施的日益完善,新能源汽车市场呈现快速增长的趋势;其中电机驱动系统是新能源汽车的核心部分,优化和完善电机驱动系统能够提供新能源汽车的产品品质,电机在装配完成后需要对整体进行气密性测试,检测装配点跟内部腔体是否存在泄漏,电机上除了有常规的螺纹孔跟凸缘管孔,还有并排的光孔,这种光孔的封堵存在一定难度,常规的方式很难密封,必须要借助非标定制化服务才能解决,根据现场的应用来定制实现有效的封堵,需要封堵的产品外形尺寸示意图如下:

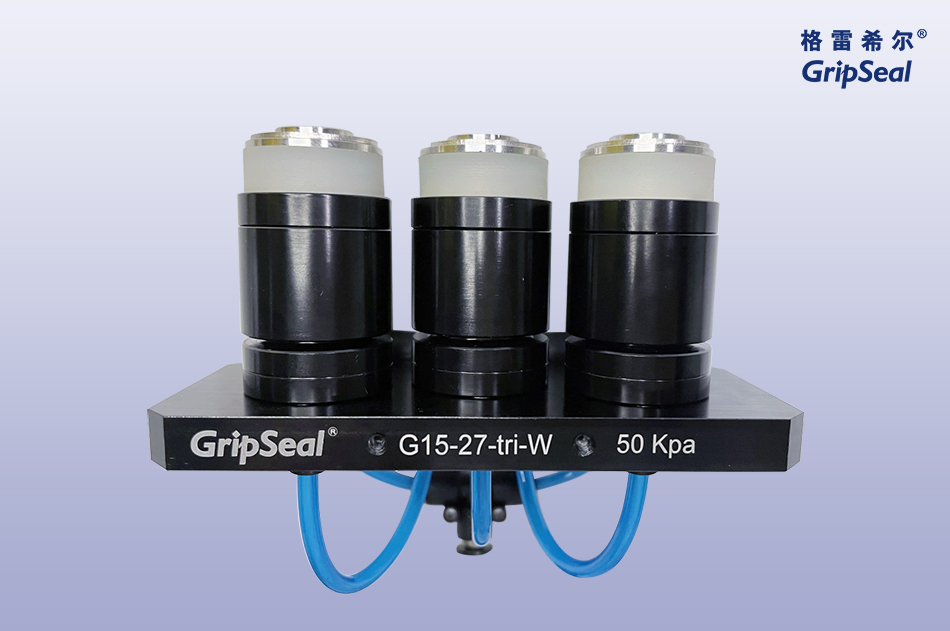

对于这种并排孔,格雷希尔GripSeal用G15系列快速密封接头定制成一个封堵夹具,3个G15接头固定在一个板上,再把所有驱动接口并联在一起,只需要一个进气口来驱动密封,整个产品如下图所示:
现场测试时,只需通过驱动接口注入驱动压力,推动壳体前移,从而加压前端的密封圈,此时密封圈受挤压,产生膨胀,进而紧贴测试管内壁,形成密封;3个并排孔一次性就能完成封堵测试,大大提升了生产效率;密封完成后,对产品进行冲压测试,待产品完成测试,测试介质排空,测试压力归于常压之后,此时驱动气压排空,密封圈不再受压,密封连接断开,整套封堵工装移走,完成整个测试。

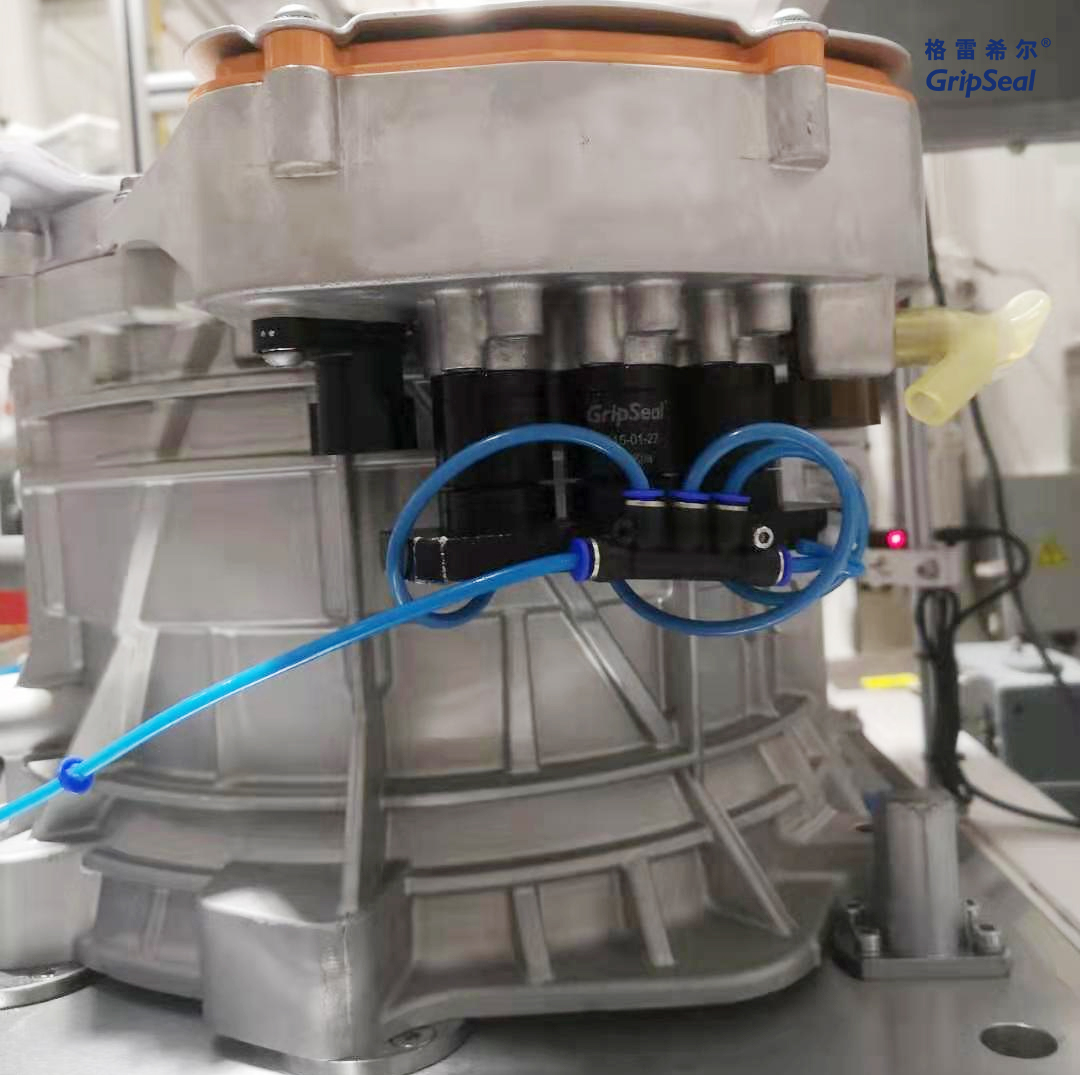

定制化的封堵工装在现场的使用如下图所示
格雷希尔GripSealG15系列快速密封接头具有如下特点与优势:
气压驱动,密封性好,操作简单,提供更稳定的驱动压力
灵活定制:让装夹位置更灵活,避免干涉
密封圈快速更换:维护简单,延长连接器使用寿命,密封圈材质细腻可靠,不会对产品表面产生损伤
体积小巧:不占用操作空间,可放置在治具的任何位置
自动化操作:效率更高,测试结果更稳定,瞬时连接,适用于光滑的,粗糙的,多孔的,螺纹的,以及各种不规则的管件
格雷希尔GripSeal诞生于中国经济中心城市之一的深圳,公司主要在螺纹密封接头、冷却水管密封接头、直管密封接头、气瓶充装接头、新能源汽车测试接头等产品方面有着很好地的建树,在经过了近15年风雨历练,格雷希尔GripSeal从纯销售到自主研发,从纯贸易到自主生产,一步一个脚印,不断走向持续快速发展的道路。
