密封方式：内胀式
密封范围：10mm~34mm
产品分类：自动化密封测试接头

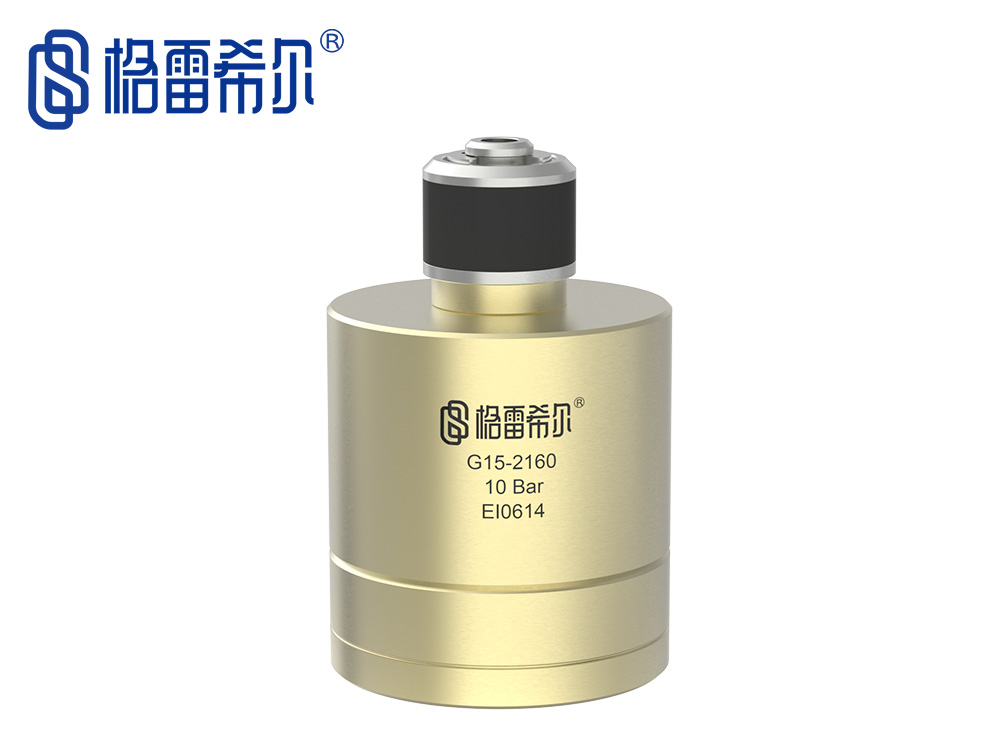

产品描述：G15系统通过向尾部驱动孔注入驱动压力，推动壳体前移，从而挤压前端的密封圈，创造一个···

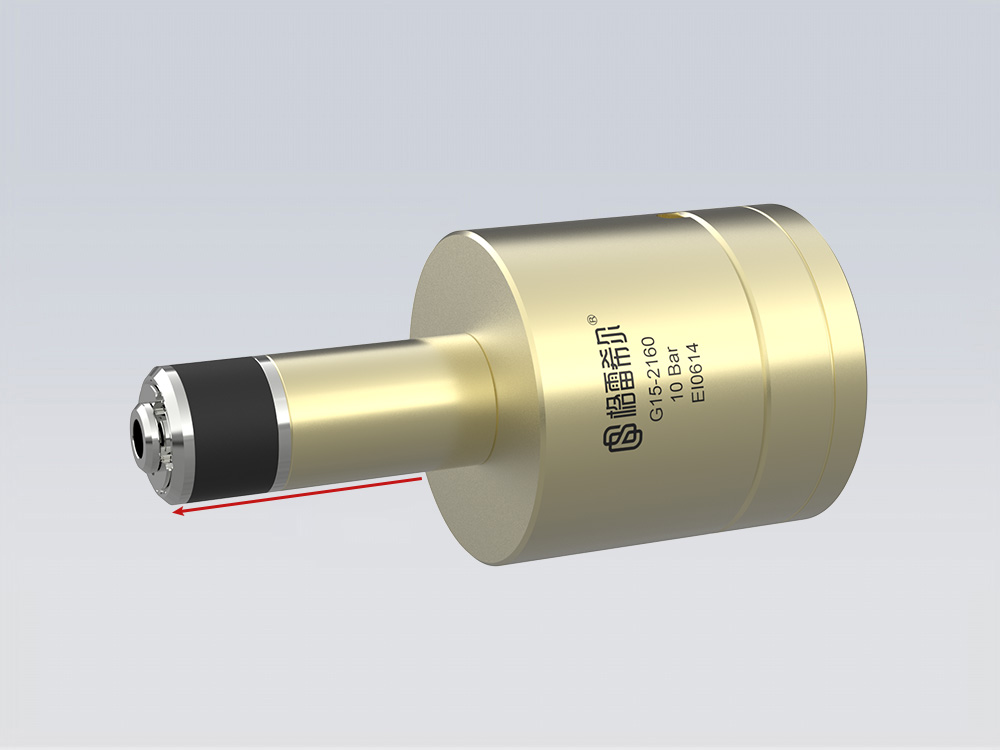

G15系统通过向尾部驱动孔注入驱动压力，推动壳体前移，从而挤压前端的密封圈，创造一个适用于各种管件的无泄漏内部连接，非常适合高产量自动化生产测试。
产品视频
Product Video
自动化外径密封连接方案
Automatic outer diametr sealing connection scheme

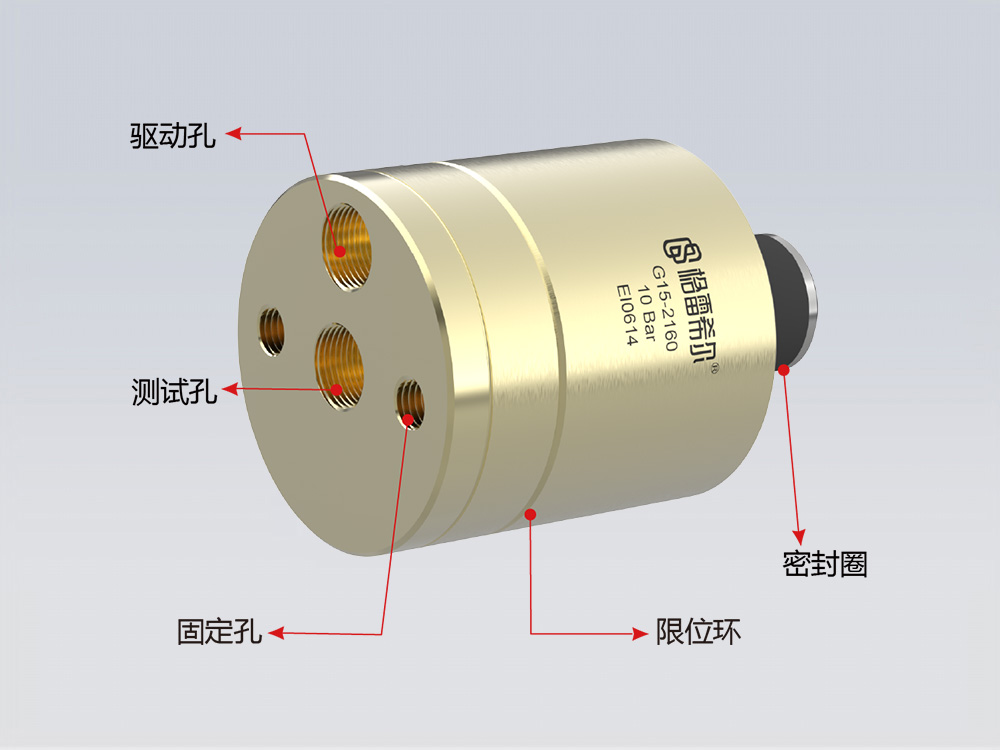

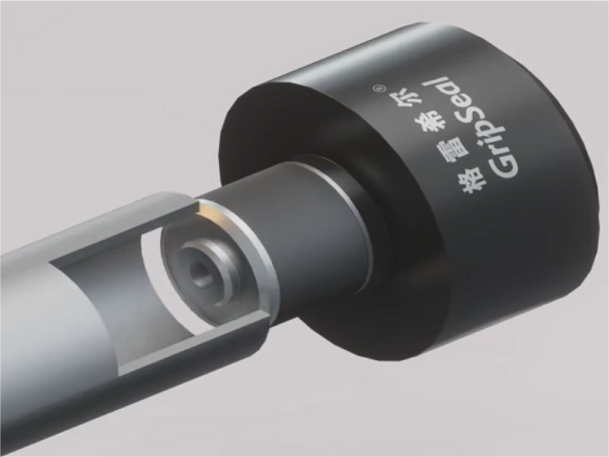

| * 气压驱动内置活塞挤压密封圈实现内胀密封 |
| * 直通式测试孔减少了中间装配件，提高密封性，保证流量 | |

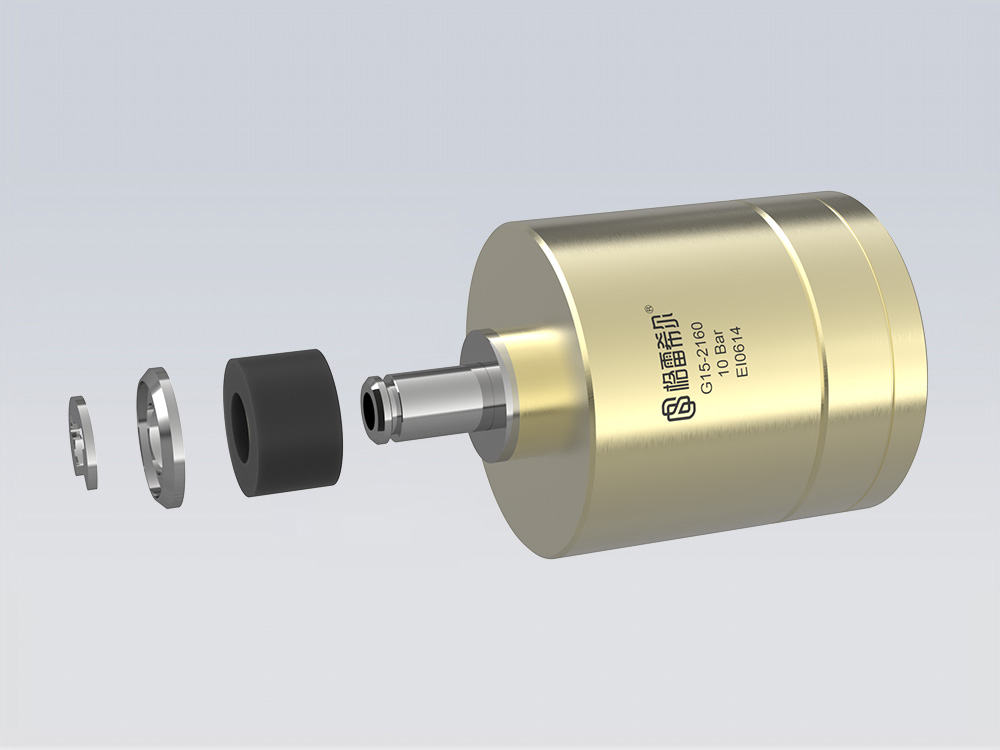

| * 内置限位环，限制活塞位移，防止密封圈过载而爆出 | |
* 瞬时连接连接，适用于光滑的、粗糙的、多孔的、螺纹的、 以及各种不规则的管件 |
产品参数
Product parameters
| 操作压力：从真空到8Bar |
|
| 密封范围：10mm~34mm | |

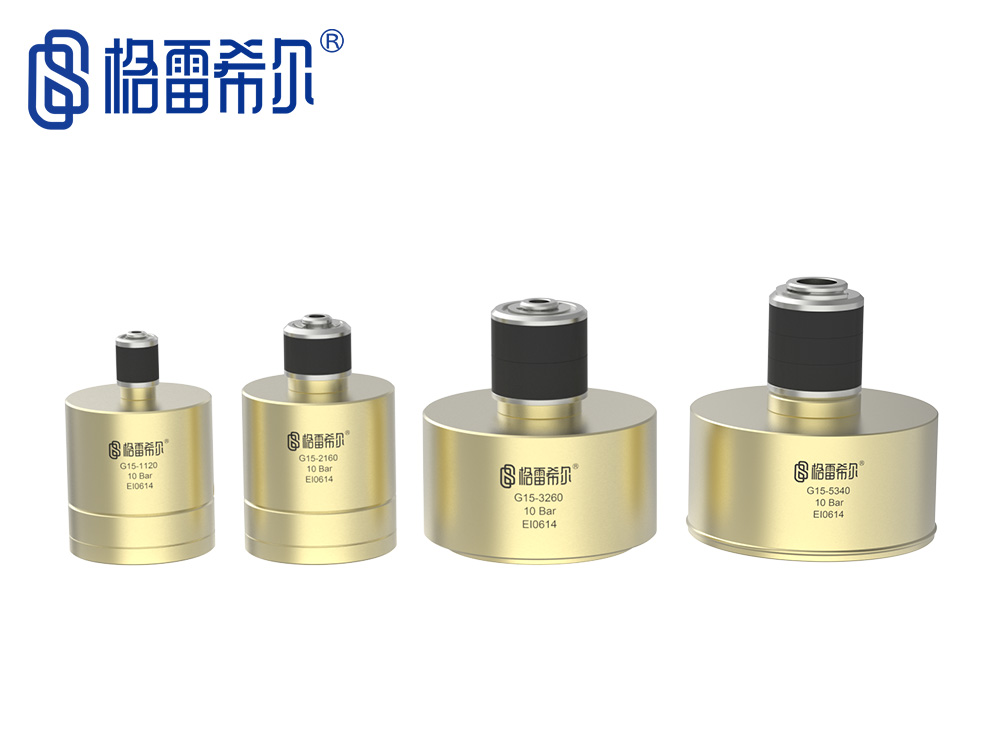

| 插入尺寸：1、2号主体：15mm，3、4号主体：30mm | |
| 流量接口：G1/8, G1/4, G1/2 | |
| 主体材料：铝合金、不锈钢 | |
| 主密封圈：氯丁橡胶、硅橡胶、丁腈橡胶 | |
| 操作温度：-20℃至120℃ |
产品特点
Product features
|
|
|
|
|
无损伤操作： 气压驱动密封圈接触管壁，不会对产品外观造任何损伤 | 灵活定制： 更长的中心杆、更大的尺寸、更大的流量孔径、更短的密封厚度等 | 日常保养： 密封圈材质细腻可靠，维护简单，定期更换密封圈可有效延长接头使用寿命 | 体积小巧： 不占用操作空间，可放置在治具的任何位置 | 自动化操作： 用于机械手的抓取，效率更高，测试结果更稳定 |
操作方式
Operation mode
|
|
|
|

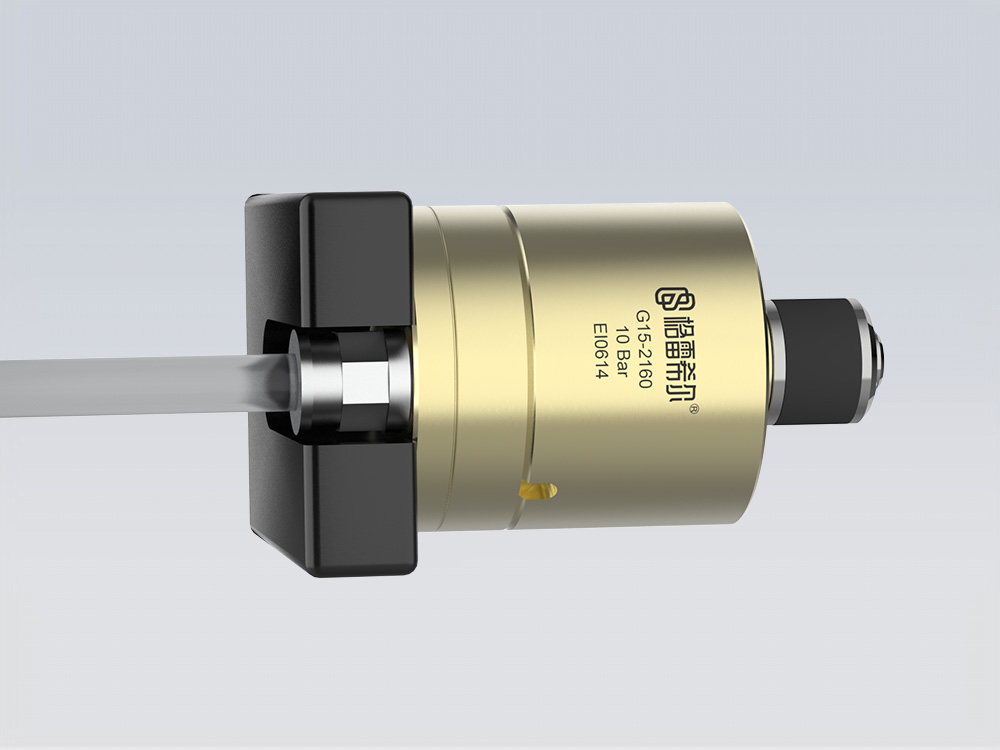

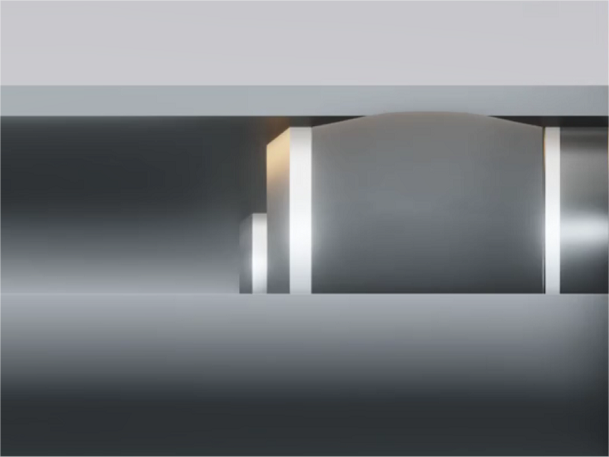

第一步： 将测试管件放置G15系列前端测试口， | 第二步： 从驱动孔给气，此时密封圈受挤压产生膨胀进而紧贴测试管内壁形成密封 | 第三步： 当密封形成后向测试孔内充入测试介质后开始测试 | 第四步： 待测试完成后排空测试介质，待压力归于常压后密封连接断开，接头移走开始下一个测试 |
应用案例
Application cases
|
|
|
|

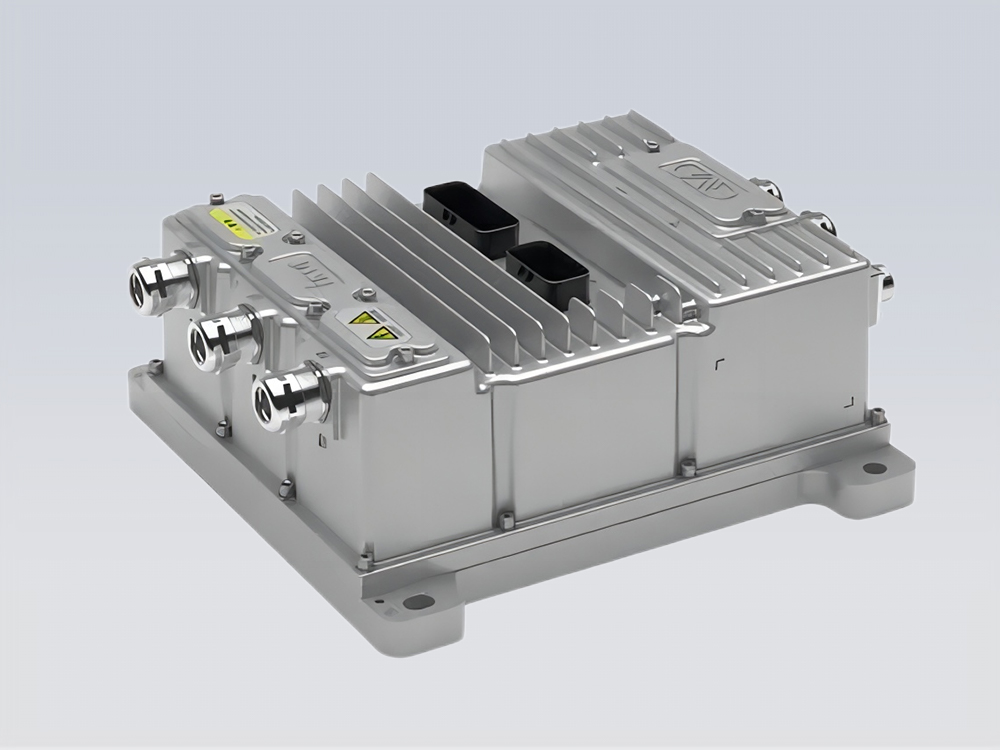

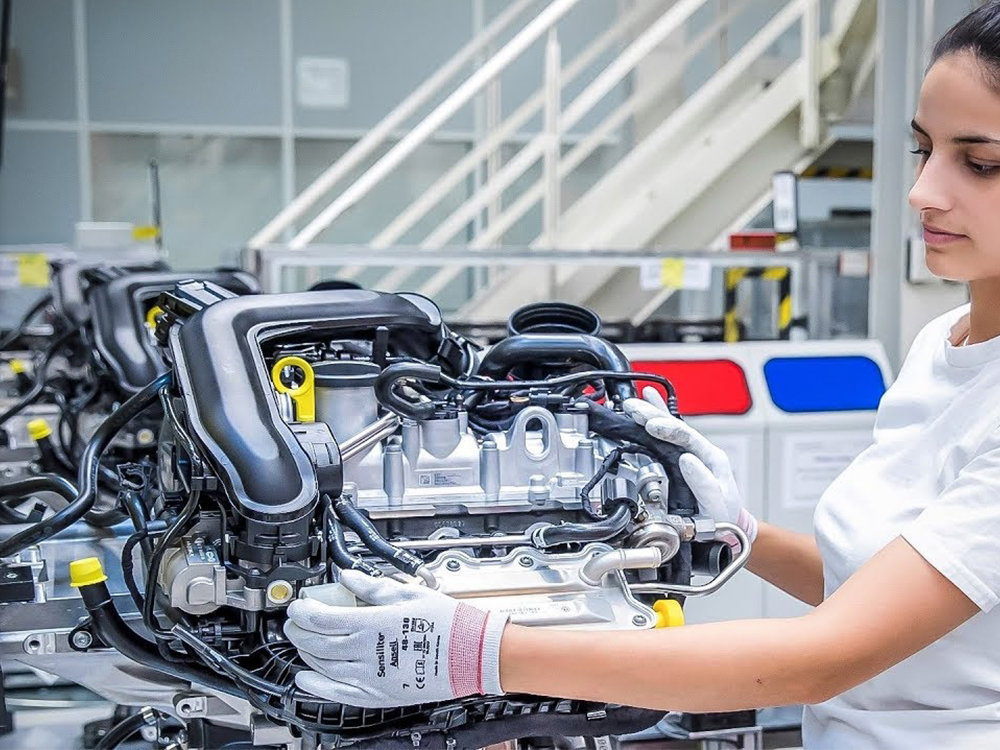

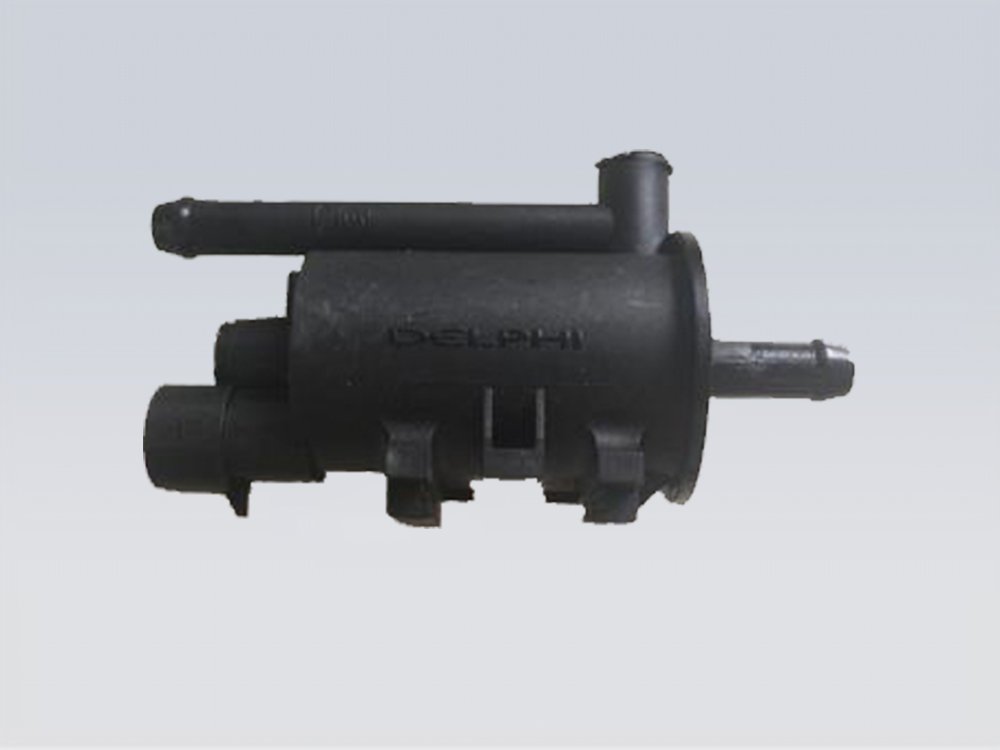

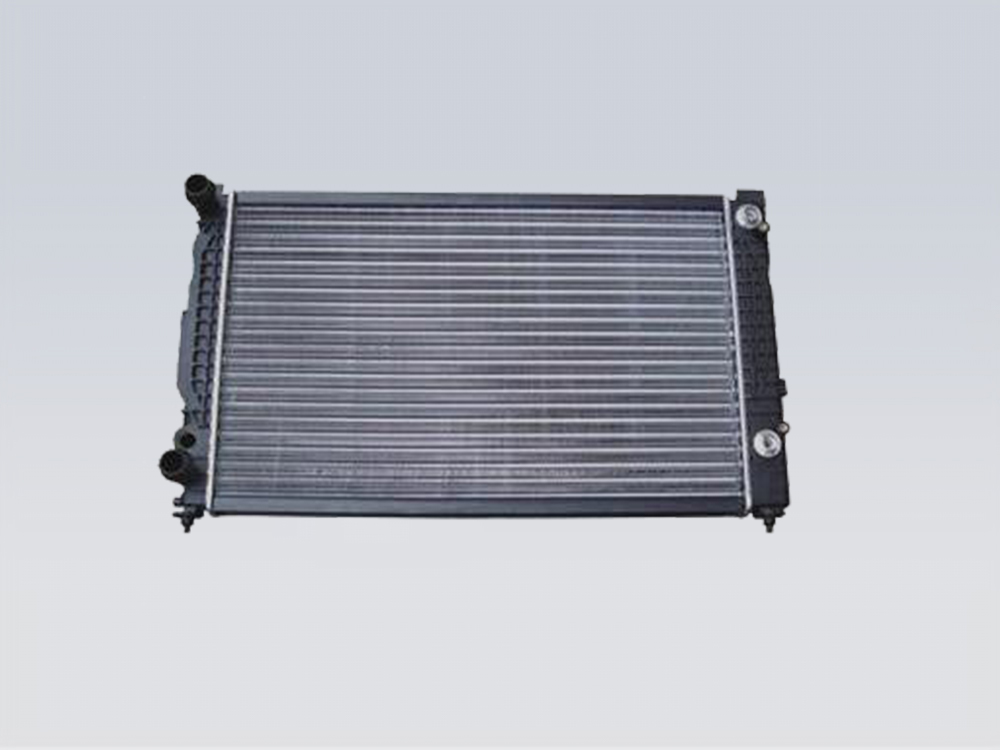

| 碳罐 | 发动机总成装配测试 | 电机 | 散热器 |
更多规格型号请咨询格雷希尔GripSeal销售人员，除了常规的标准品外，还有强大的定制能力来满足客户复杂的管口快速密封连接，从手动快速连接到自动化，为客户测试过程提供稳定、可靠、快速地密封。
