格雷希尔G10系列自动化气密测试接头密封组件的更换安装教程

发布时间:2024-09-25 10:12:14

编辑:亿控科技(湖北)


定期检查连接器、密封和垫圈是否磨损或损坏是非常重要的一项日常维护工作,可以避免连接器丧失密封能力造成生产不便或是对操作员造成人身伤害。如果遵循我们给出的操作安装指示以及给出的日常维护清单,可以确保安全、稳固的密封。

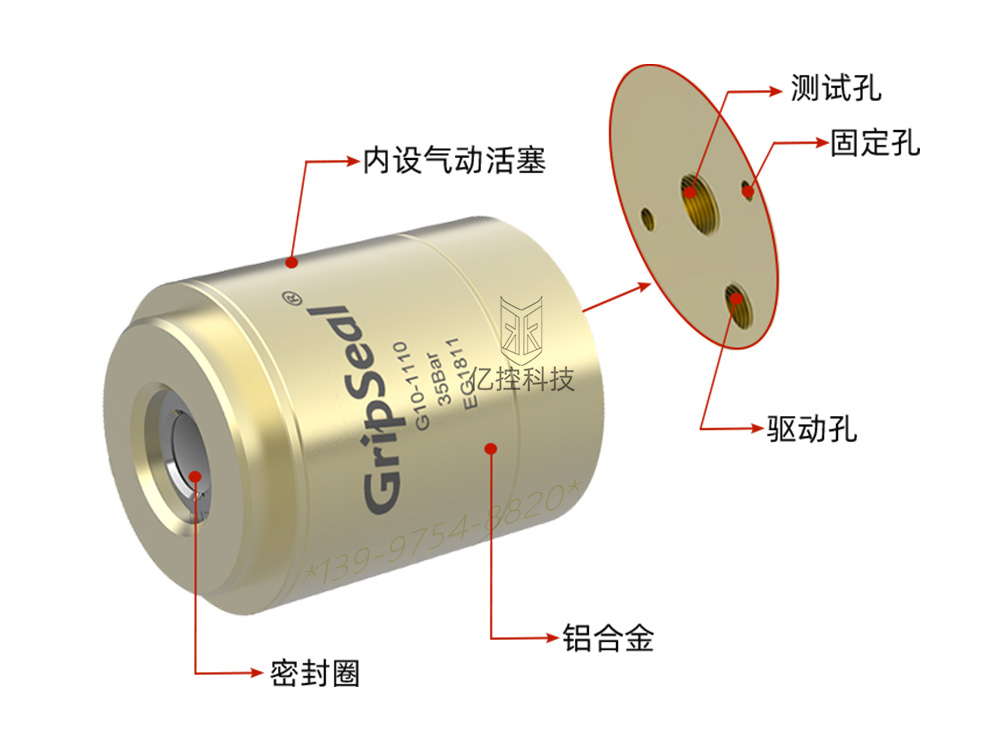

G10系列气密测试接头

格雷希尔G10系列自动化气密测试接头的密封组件包括:2个垫圈和2个密封圈,而其中的密封圈是易损配件,在日常长时间的使用或是经常接触有腐蚀性的化学物品,亦或是不正确的操作都有可能对密封圈造成变形、腐蚀、破损等损伤,因此需要及时的更换。垫圈在一般情况下是不会变形或者是磨损的,只是在接触有腐蚀性的化学物品后有没有及时的将残留的化学物品清理干净而造成的腐蚀,这种情况下是需要更换的。密封组件可以成套购买,也可以只需购买密封圈。

密封组件的更换安装步骤:

1.若要更换密封组件,请松开壳体侧面的固定螺钉。

2.拧下密封套并(逆时针方向) 拆下。如果需要,设有一个扳手扳孔,可将密封套松开

3.按图表,密封套包括弹性密封件和备用垫圈。

4.确认密封件和垫圈的尺寸相同。

5.按照图1将密封装置组装/加载到密封套中。

6.将密封套重新组装/拧紧到壳体中。

7.重新拧紧固定螺丝。

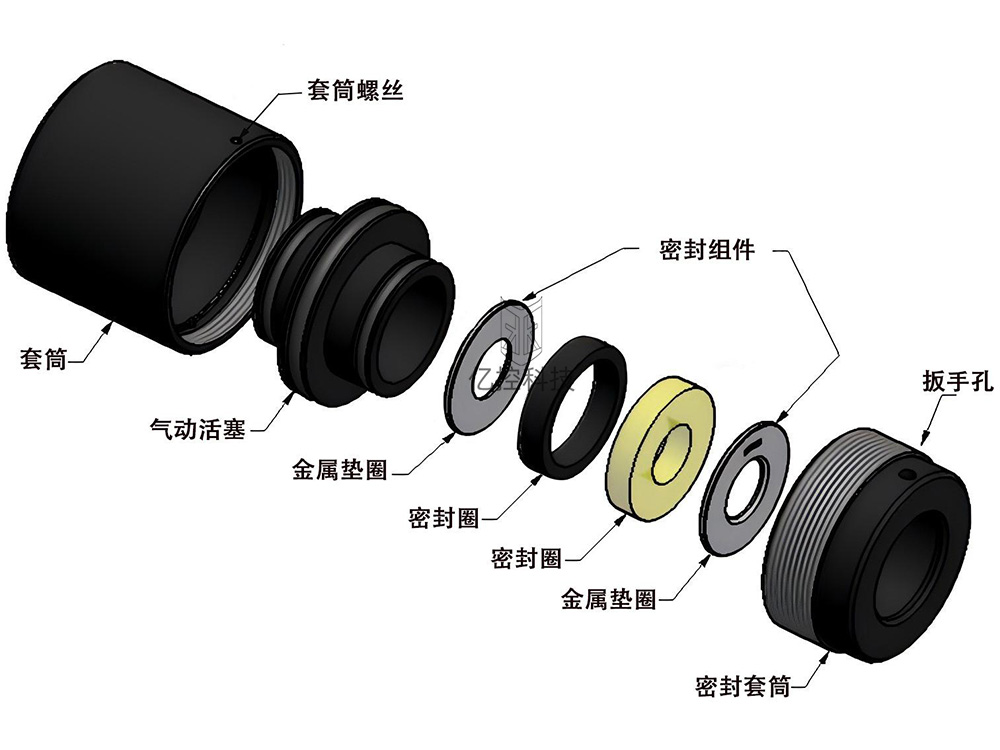

 G10气密测试接头内部细节图

警告:密封件和垫圈必须具有相同的外径和内径,使用不正确的尺寸的密封件或垫圈将导致密封能力的丧失。如果说明书不清楚或零件丢失、亦或是不知具体如何操作,请与格雷希尔GripSeal工厂联系。
