密封方式：内螺纹
密封范围：参见选型表
产品分类：螺纹密封测试接头
产品描述：G80HL 系列是一款专门针对液压行业密封连接的测试接头，广泛应用于液压行业的液压泵、···

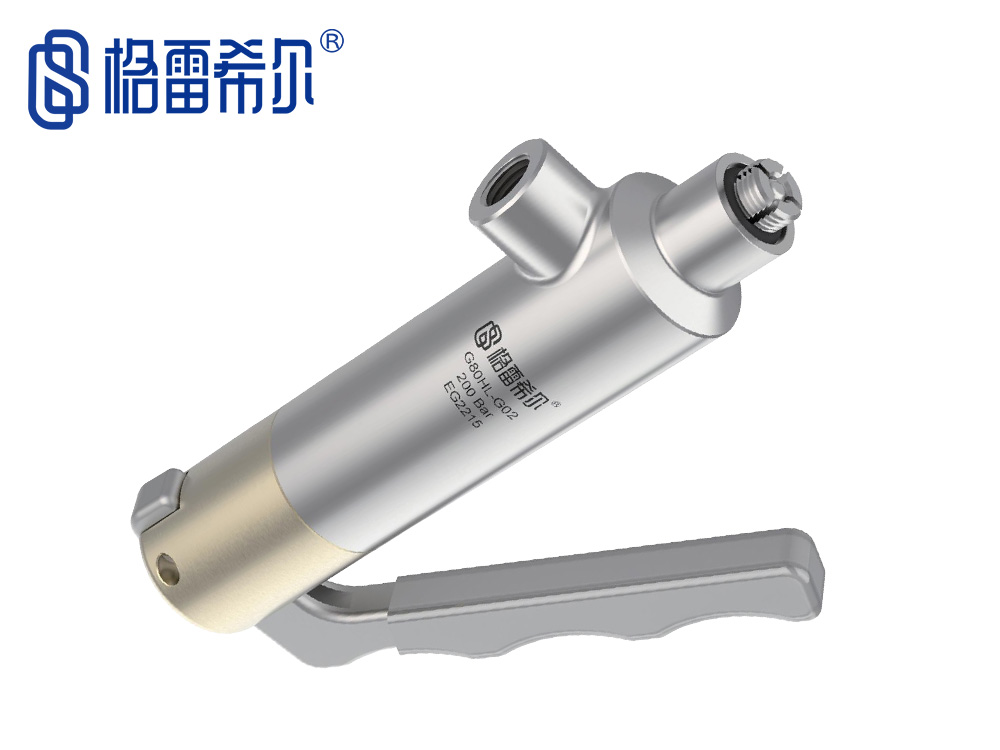

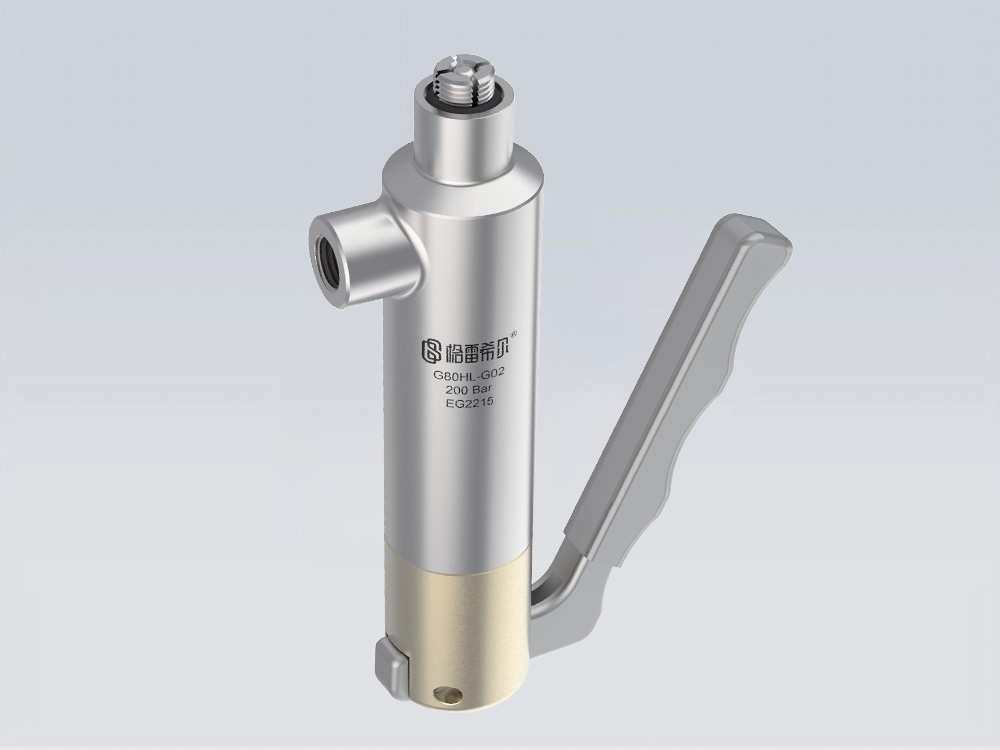

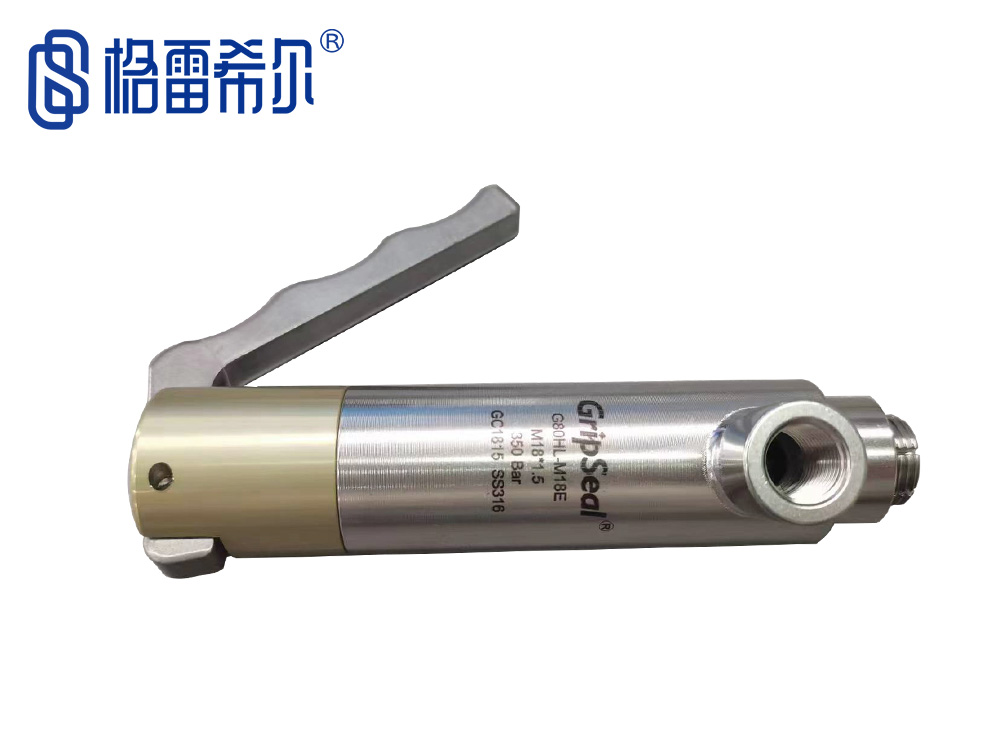

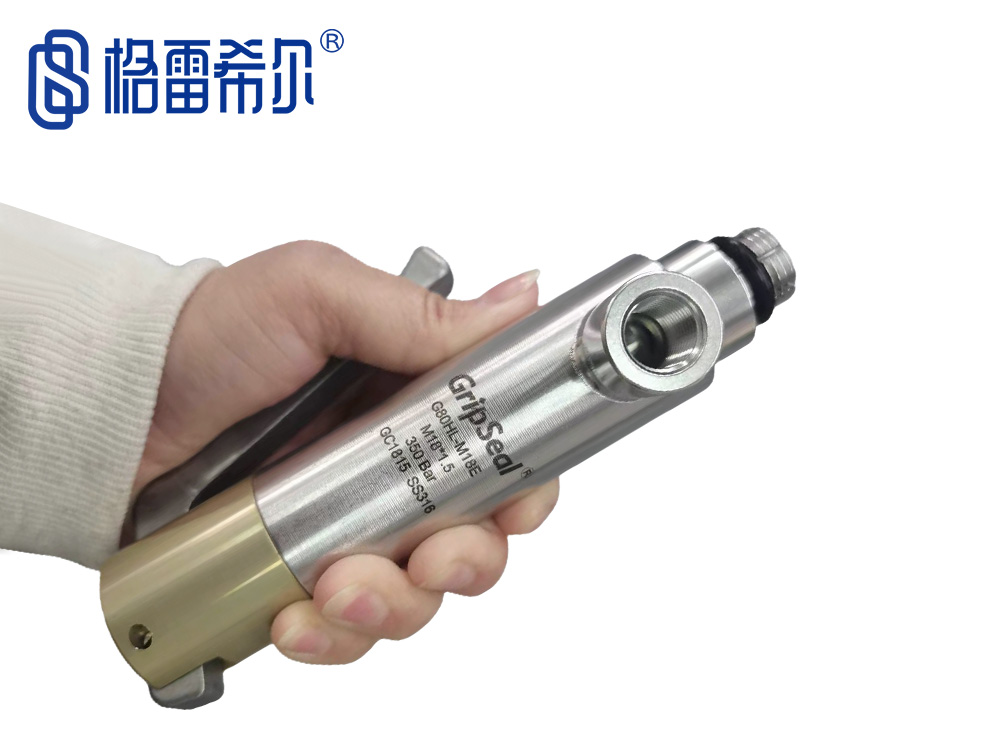

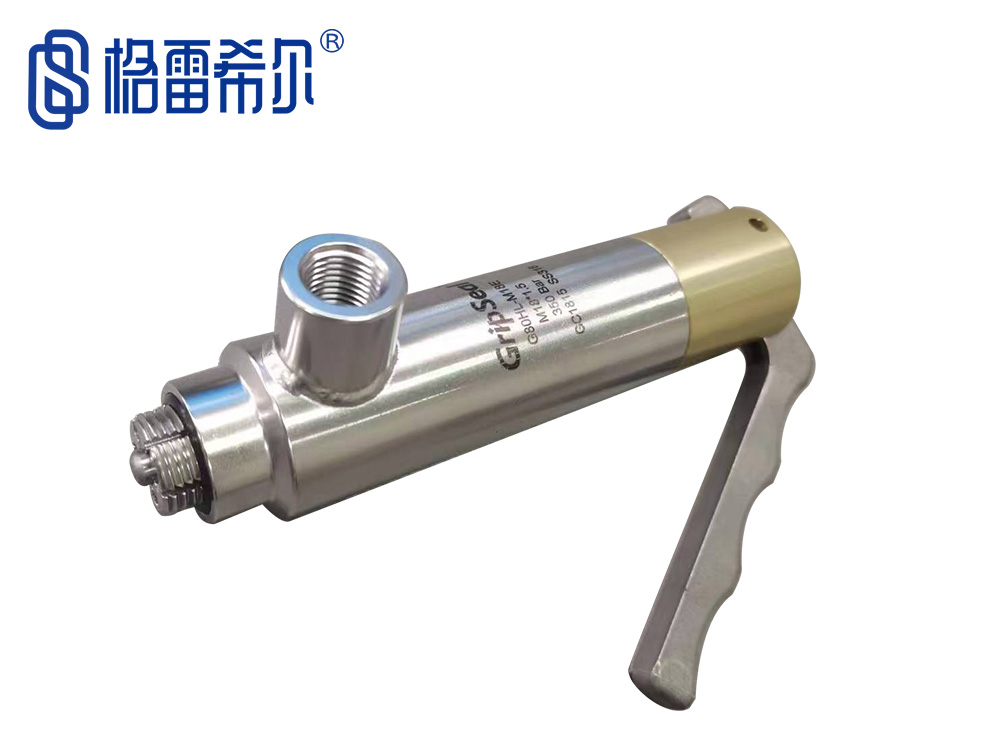

G80HL 系列是一款专门针对液压行业密封连接的测试接头，广泛应用于液压行业的液压泵、液压缸、液压阀、管件、换向阀等以及各种蒸汽阀、高压阀门、球阀、蝶阀、隔膜阀等测试时的快速密封连接。耐压高达350bar，甚至有一些2000bar的连接方案，为液压和阀门行业的气密/耐压，通水，通油等测试助力，让测试更加安全，测试速度加倍！
密封连接方案
Sealed Connection Scheme
| & 内螺纹高压密封连接 |
| & 改善工作效率，降低生产成本 | |
| & O形密封圈更换简单，使用寿命长 | |

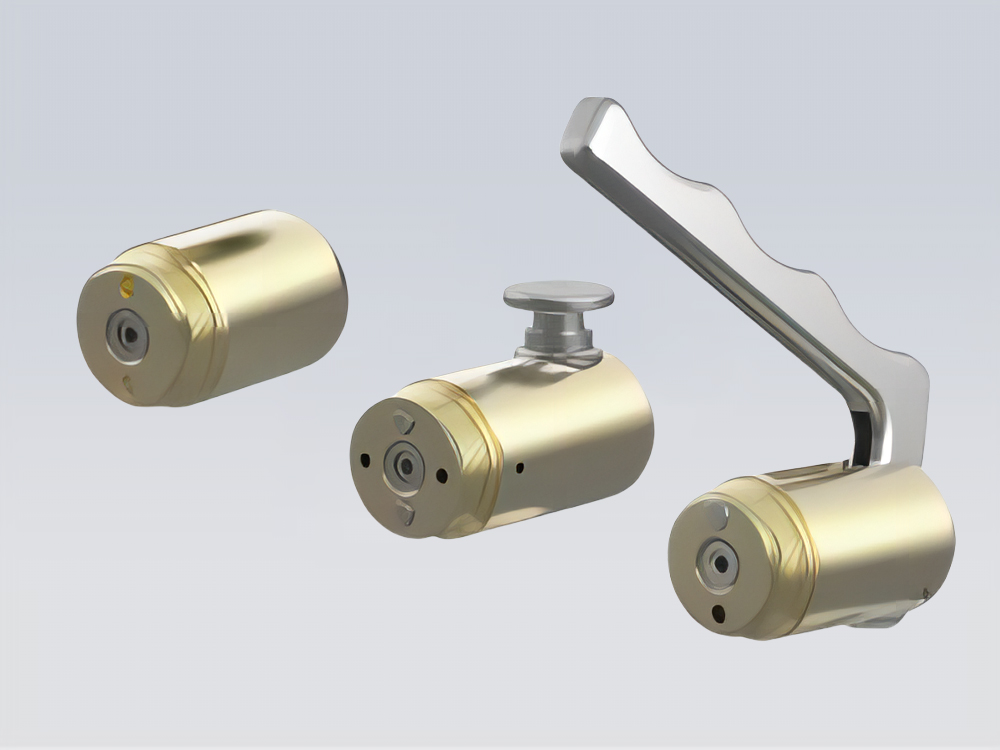

| & 多种驱动方式，满足不同应用场景的要求 | |
| & 主体316不锈钢结构，力学性能优秀，坚固耐磨 | |
| & 内部结构维护模块化，一体更换，维修简单 |
产品特点
Product Features
|
|
|
|
|

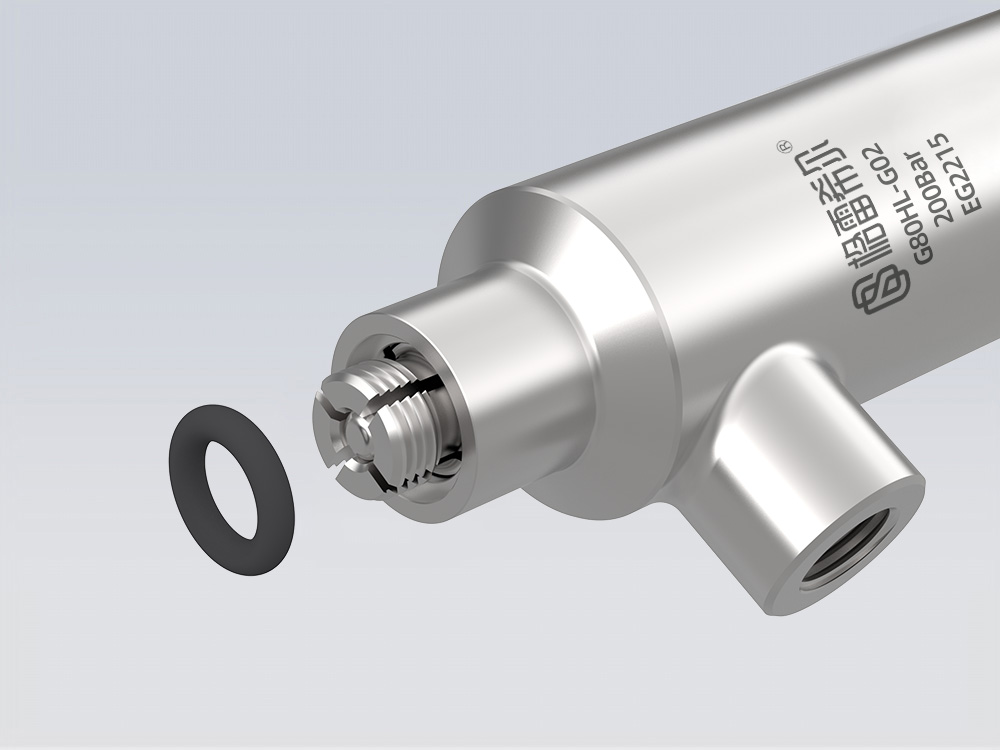

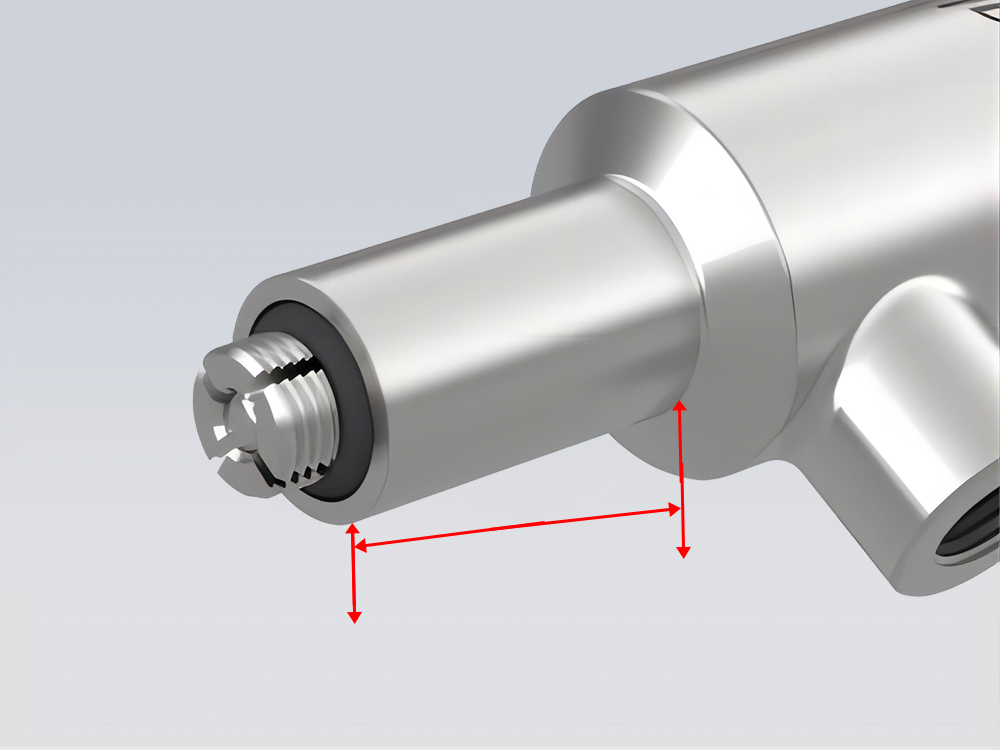

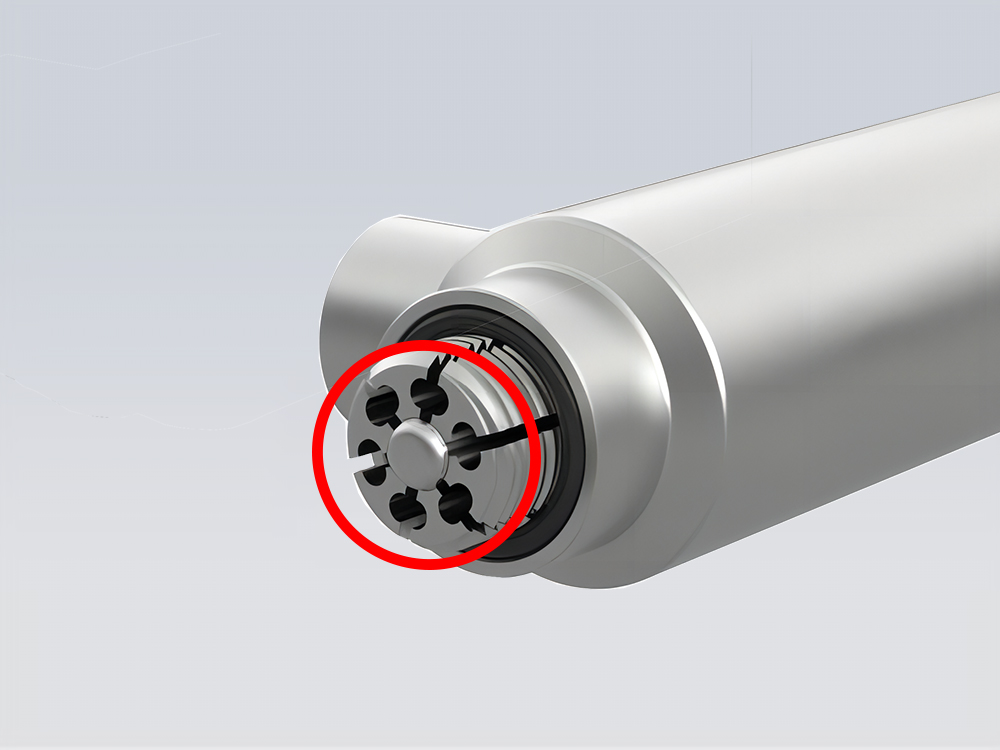

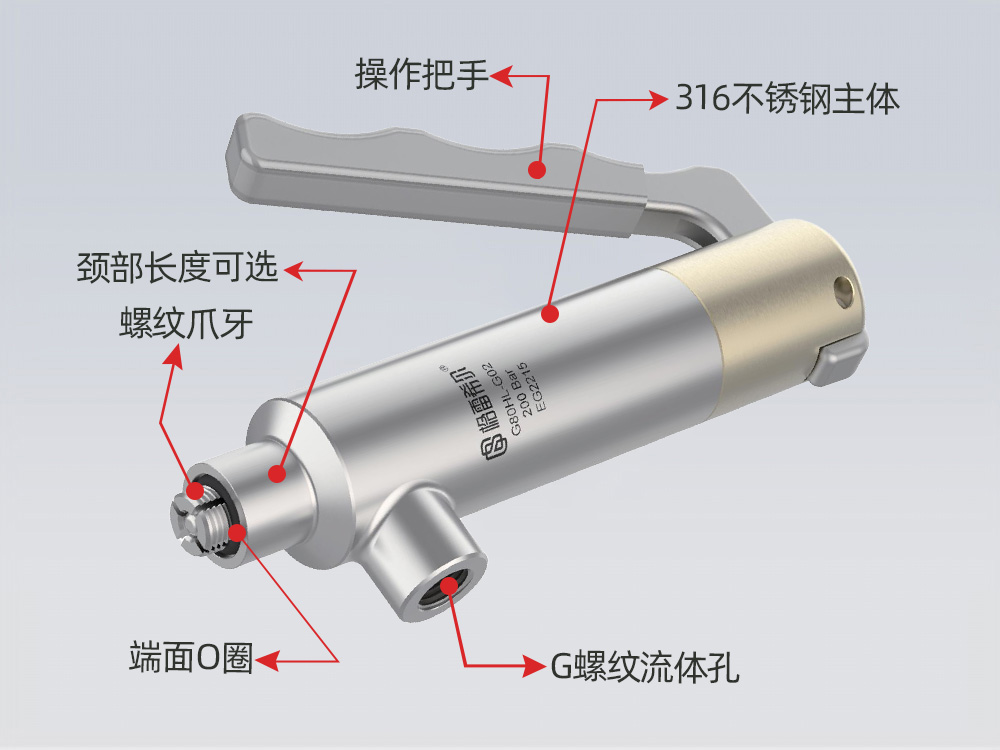

螺纹爪牙膨胀式锁紧内螺纹孔，对螺牙损伤小 | 驱动方式多样化，满足客户手动、气动操作要求 | 接头颈部长度可根据实际应用场景定制 | 螺牙上附有的流量孔可提高流量缩短测试时间 | 端面O形密封圈更换简单，易于维护 |
规格与参数
Specifications and parameters
| & 操作压力：从真空到350Bar |
|
| & 密封范围：参见选型表 | |
| & 流量接口：G1/4"、G1/8"、G3/8" | |
| & 主体材料：SS316 不锈钢 | |
& 主密封圈：丁腈橡胶 | |
| & 内密封圈：丁腈橡胶 | |
| & 插入尺寸：7mm-12mm | |
| & 操作温度：-20℃至120℃ |
操作方式
Operating Mode
|
|
|

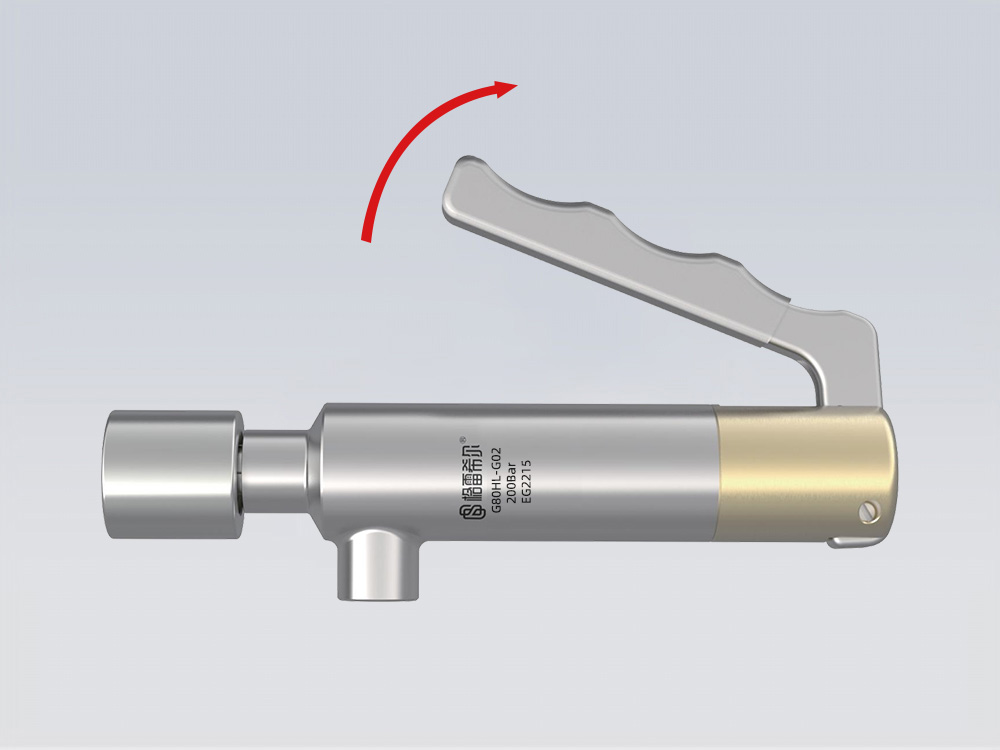

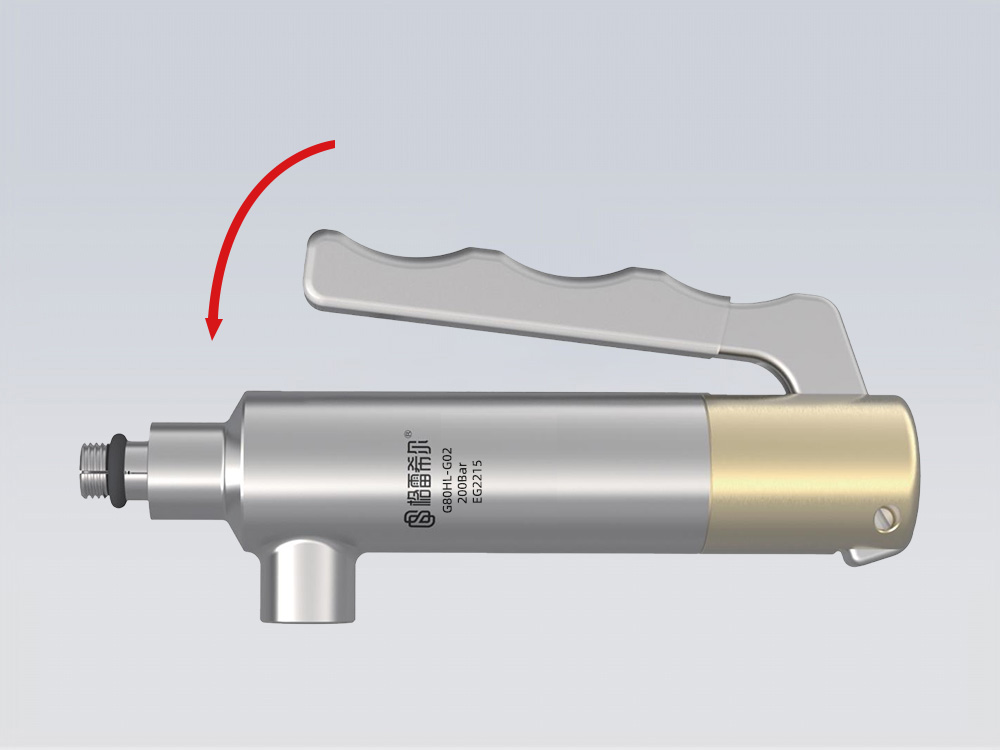

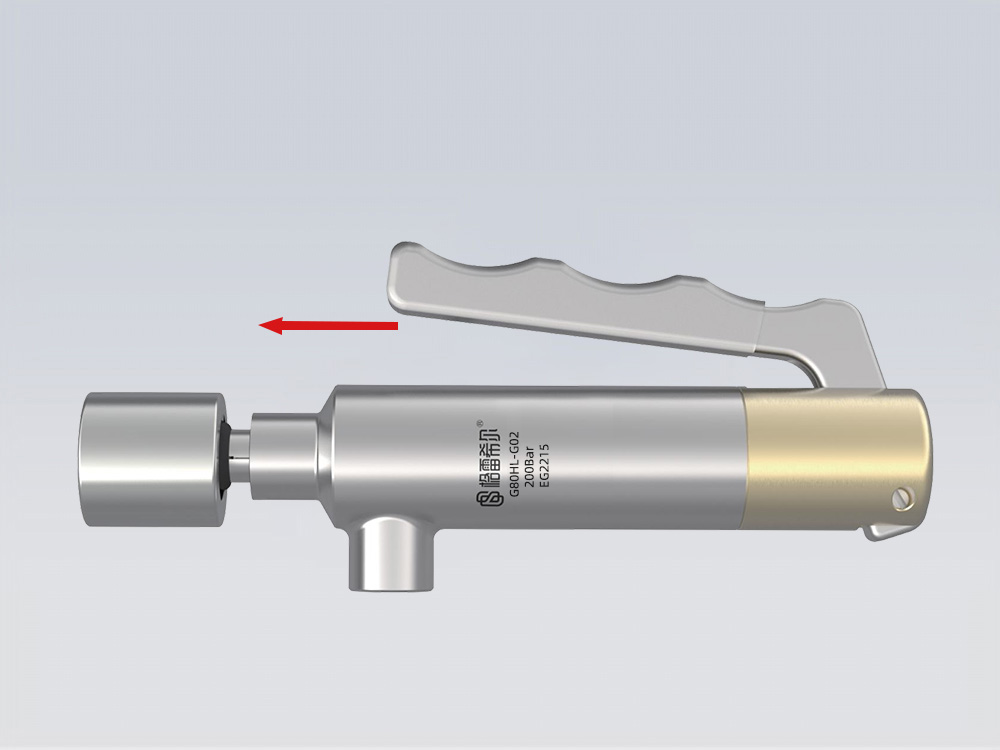

| 第一步：握紧手柄，爪牙伸出并处于收缩状态 | 第二步：向测试件接口方向插入爪牙，直到爪牙完全插入接口内部。 | 第三步：松开手柄，金属爪牙扩张完成抓紧及密封动作 |
规格型号表
Specification and Model Table
| 产品型号 | 密封尺寸 | 主体编号 | 插入深度 | 流体孔 | 压力/主体材料 | 密封圈材质 | 密封圈型号 |
| G80HL-G01 | G1/8 | 1 | 12 | G1/8" | 350Bar/316不锈钢 | 丁腈橡胶 | SG80G01 |
| G80HL-G01-12 | G1/8 | 1A | 12 | G1/8" | SG80G01 | ||
| G80HL-G02 | G1/4 | 2 | 7.5 | G1/8" | SG80G02 | ||
| G80HL-G02-12 | G1/4 | 2A | 13 | G1/8" | SG80G01 | ||
| G80HL-G03 | G3/8 | 3 | 8 | G1/4" | SG80G03 | ||
| G80HL-M10C | M10 X 1.0 | 1 | 12 | G1/8" | SG80M10 | ||
| G80HL-M10C-12 | M10 X 1.0 | 1A | 12 | G1/8" | SG80M10 | ||
| G80HL-M14E | M14X 1.5 | 2 | 7.5 | G1/8" | SG80M14 | ||
| G80HL-M16E | M16X 1.5 | 3 | 10 | G1/4" | SG80M16 | ||
| G80HL-M18E | M18X 1.5 | 3 | 10 | G1/4" | SG80M18 | ||
| G80HL-M20E | M20X 1.5 | 4 | 11.5 | G1/4" | SG80M20 | ||
| G80HL-M22E | M122X 1.5 | 4 | 11.5 | G1/4" | SG80M22 | ||
| G80HL-M27F | M27X 2.0 | 5 | 12 | G3/8" | SG80M27 |
格雷希尔GripSeal密封测试接头，多达近千种标准型号，且有大量现货供应，可为不同的管型、孔径、接口、螺纹等提供密封方案。并擅长为各类异型管件提供定制方案，为客户产品的密封测试、运转测试等提供稳定、便捷的密封连接方法。
