密封方式：端面密封
密封范围：参见选型表
产品分类：气瓶充装连接器

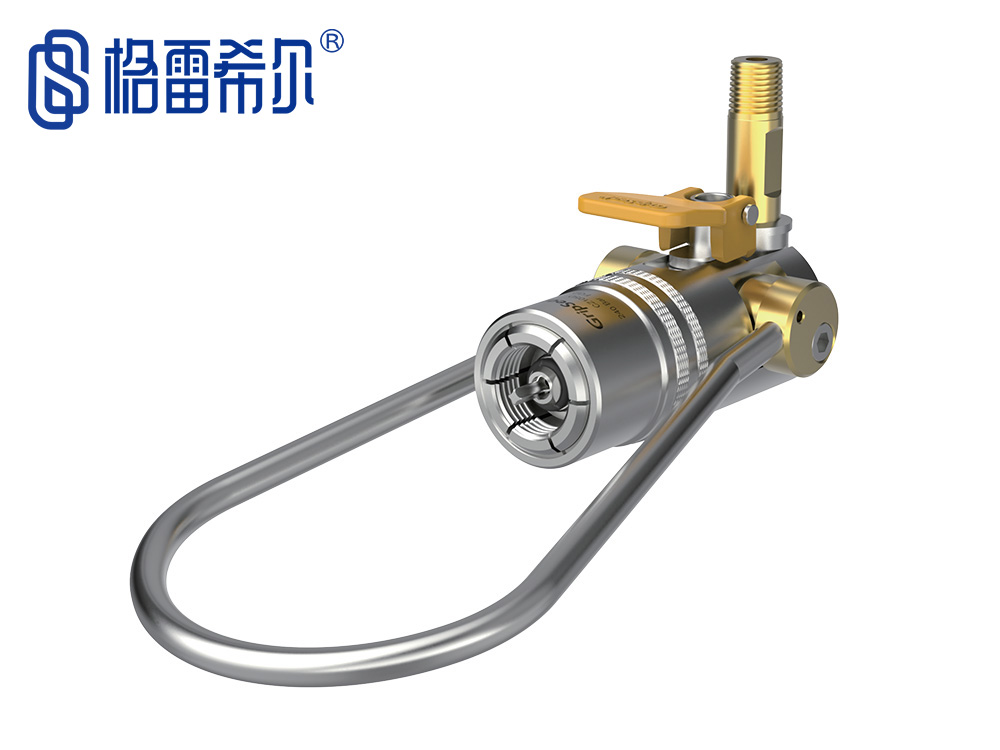

产品描述：提环式气瓶充装快速连接器，是格雷希尔设计并隆重推出的一款用于压缩气瓶充注的连接器···

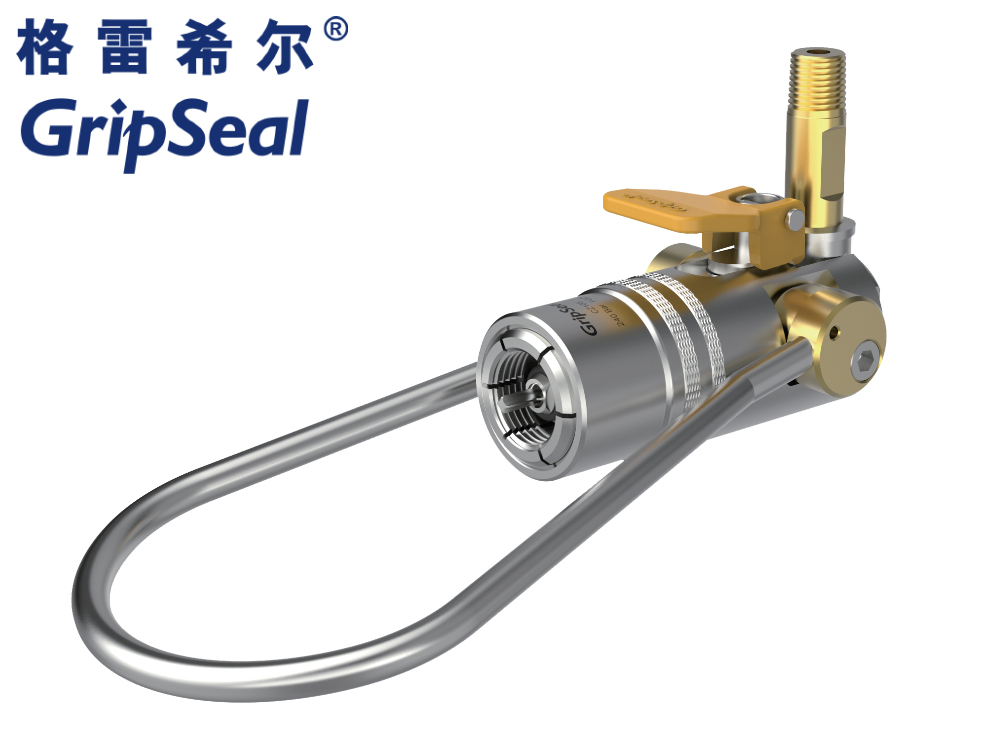

格雷希尔CZ系列提环式密封测试接头，主要用于压缩气瓶的快速充注，广泛用于工业气站的氦气，氮气等惰性气体或是医用氧气等气体的快速充注。产品连接简单，充气时防脱锁扣会自动弹出锁死连接，防止意外碰撞导致的接头断开，保证充气的可靠与便捷。（☞点击此处进入淘宝链接）

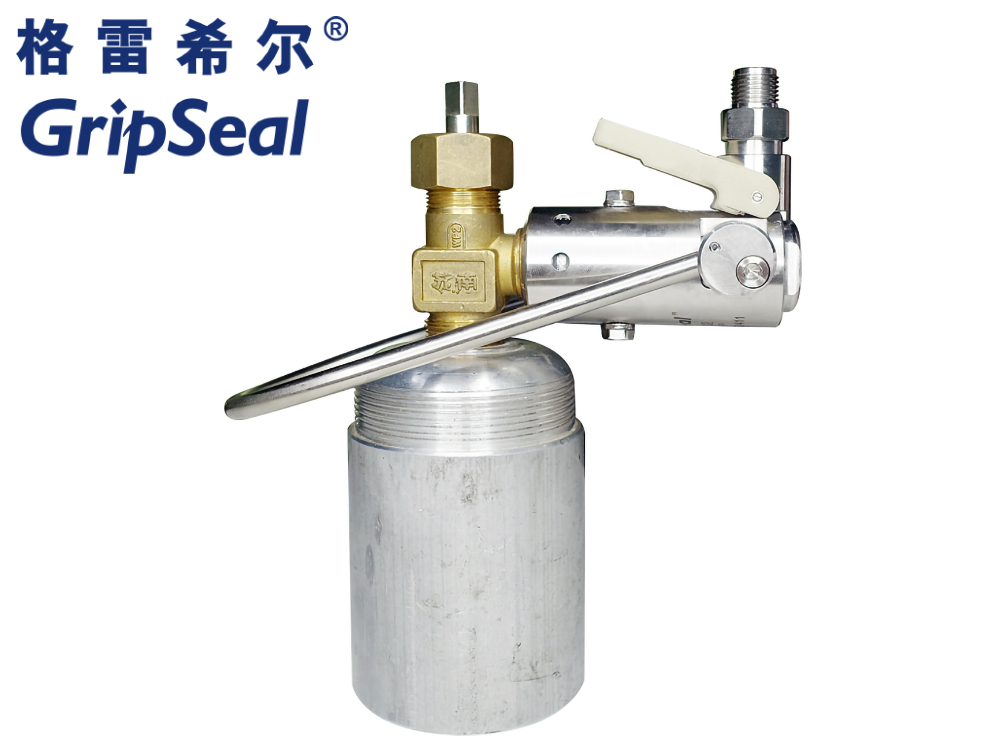

密封连接方案
Sealed Connection Scheme
|
|

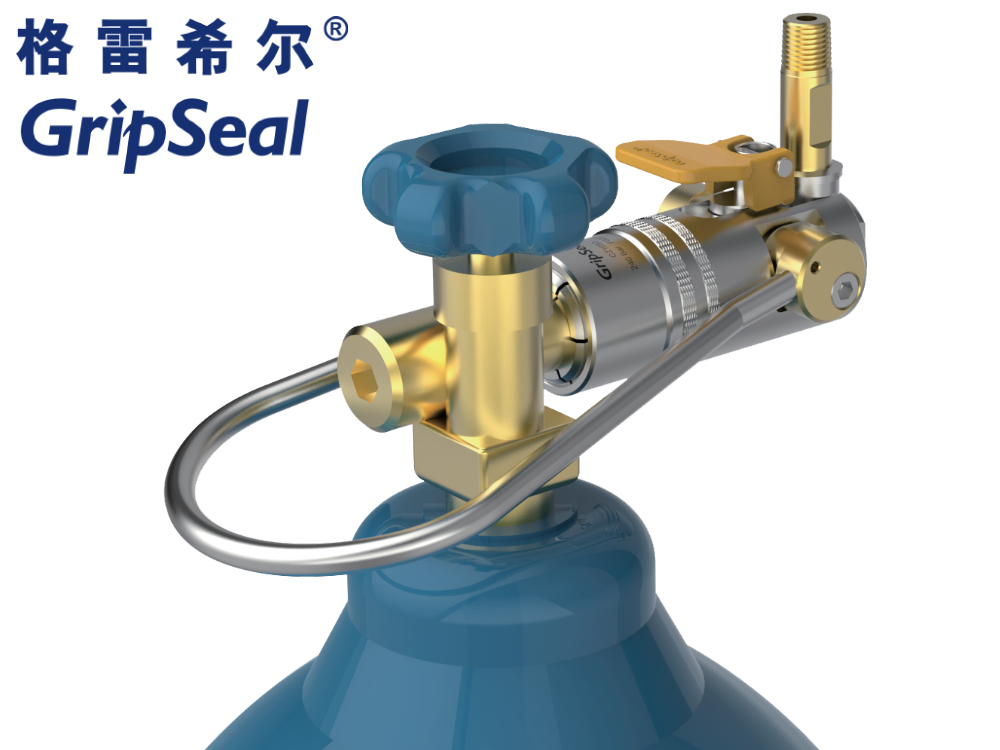

提环把手，套住阀口，更安全 |
| 安全锁扣锁紧，双重防护 | |
| 操作简单，能够快速连接或断开与气瓶之间的联系 | |
| 标准G5/8连接螺纹，通用性强 | |
| 可拆卸顶针设计，可用于带阀气瓶 | |
| 内部组合密封圈能能够有效的防止气体泄漏 | |
|
不锈钢主体坚固耐磨，有效延长使用寿命 |

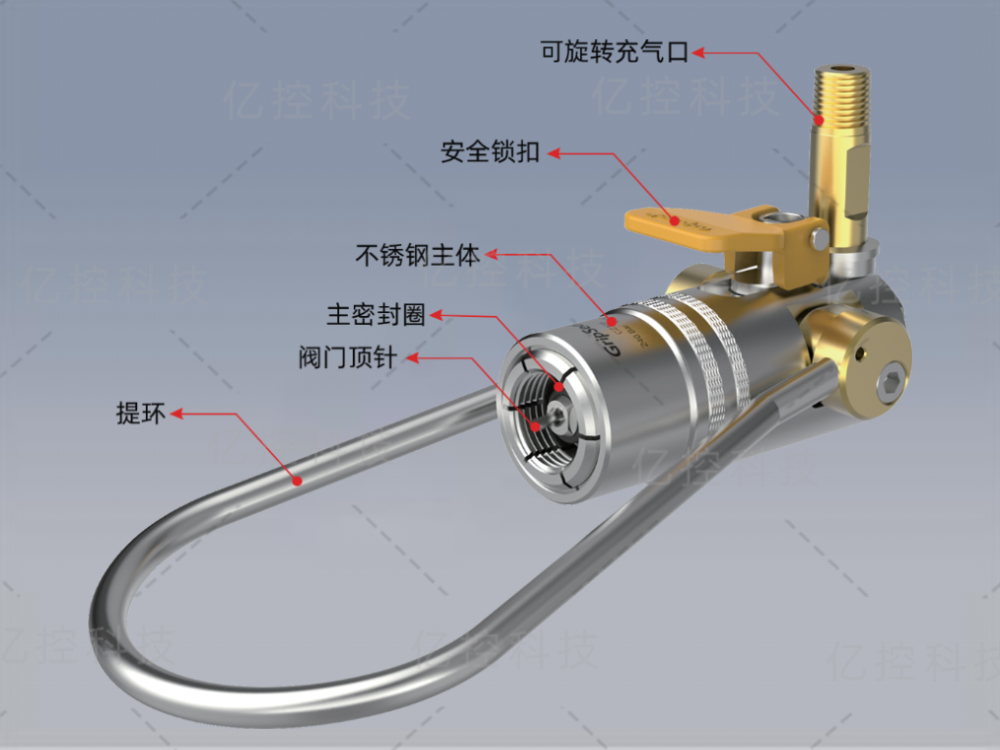

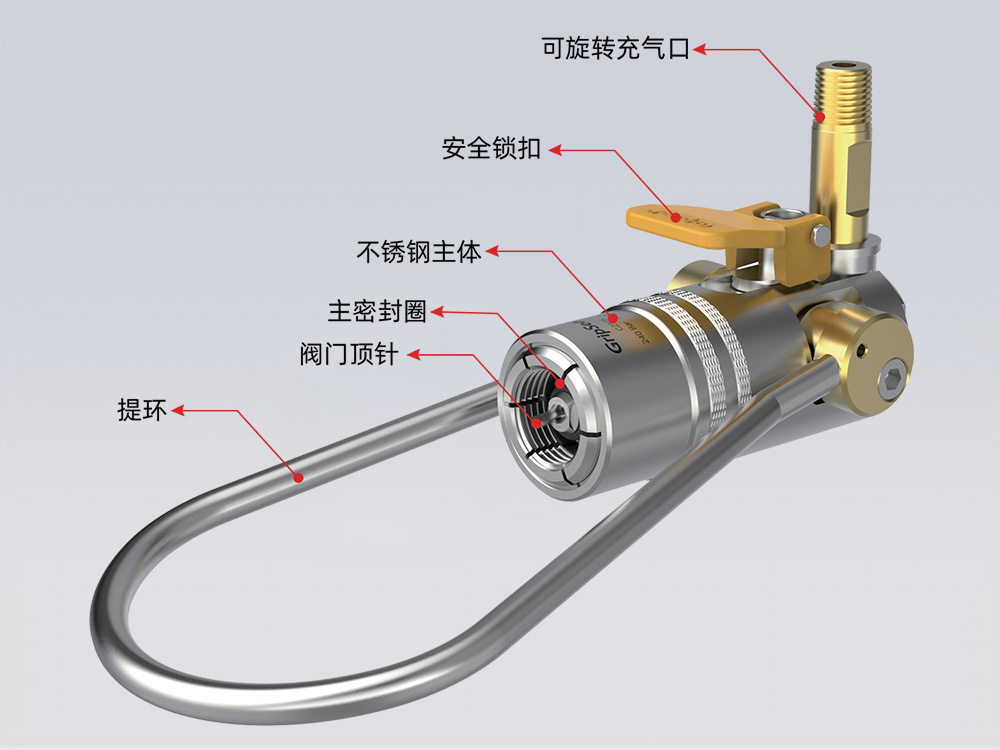

产品特点
Product Features
|

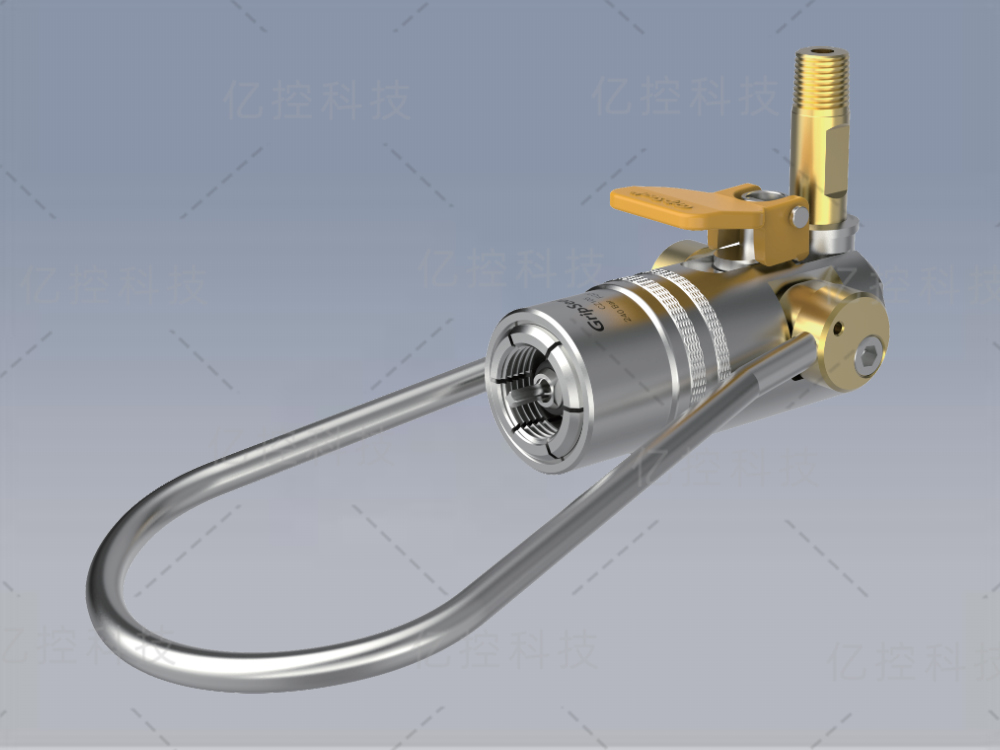

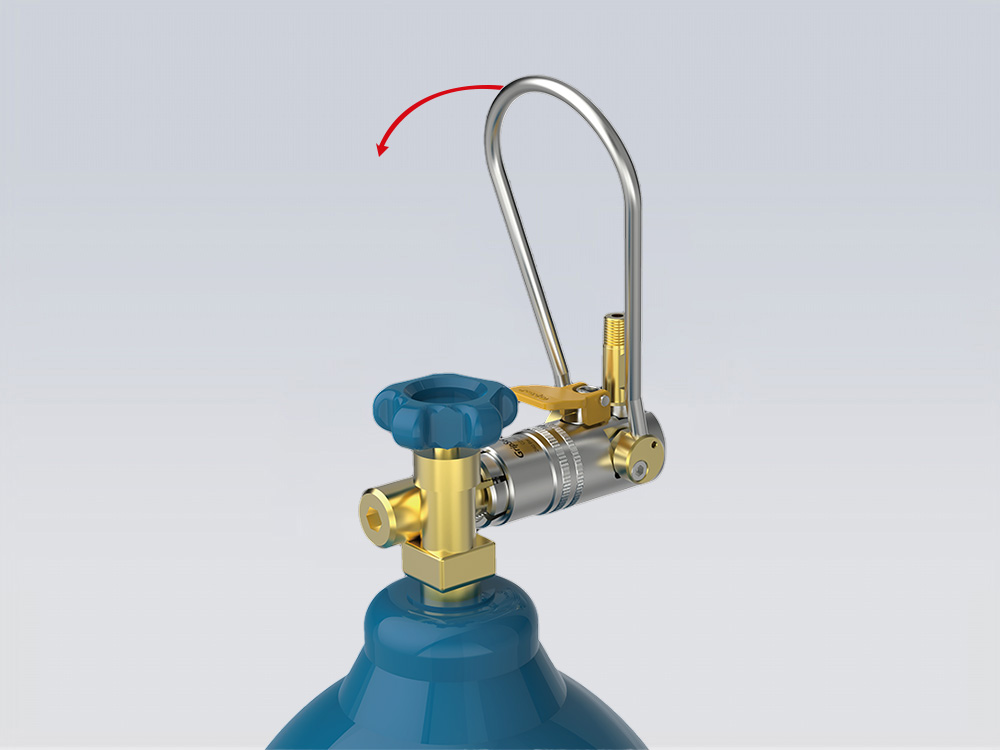

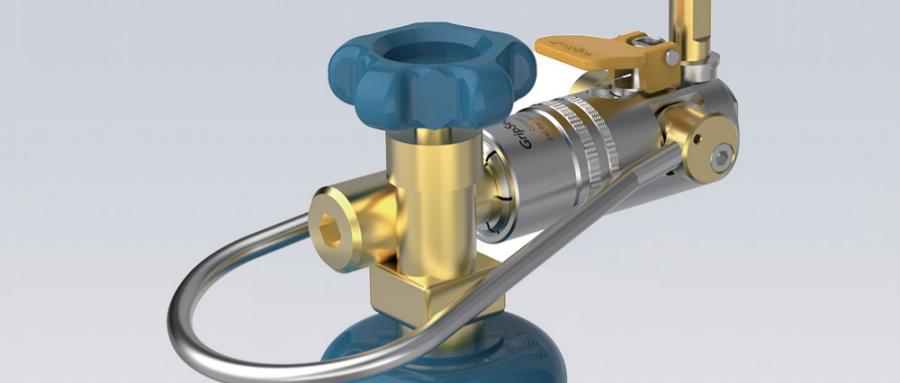

提环把手： 操作简单，符合人体工程学，把手套住气瓶阀口防止脱落，增强安全性，保护操作人员的人身安全。 |
|

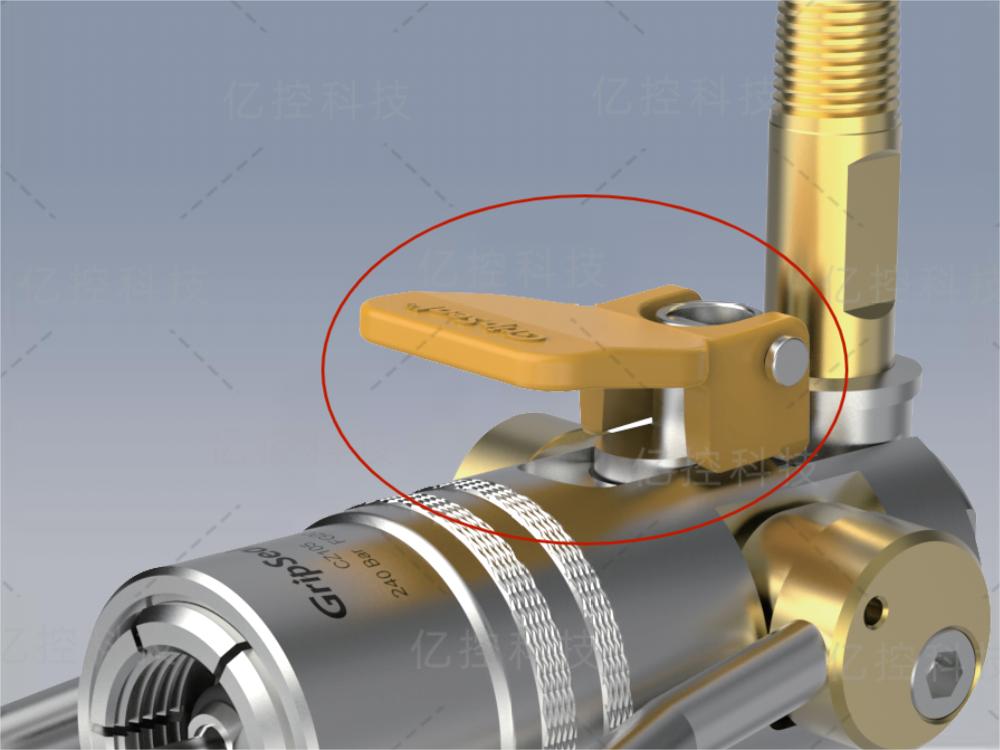

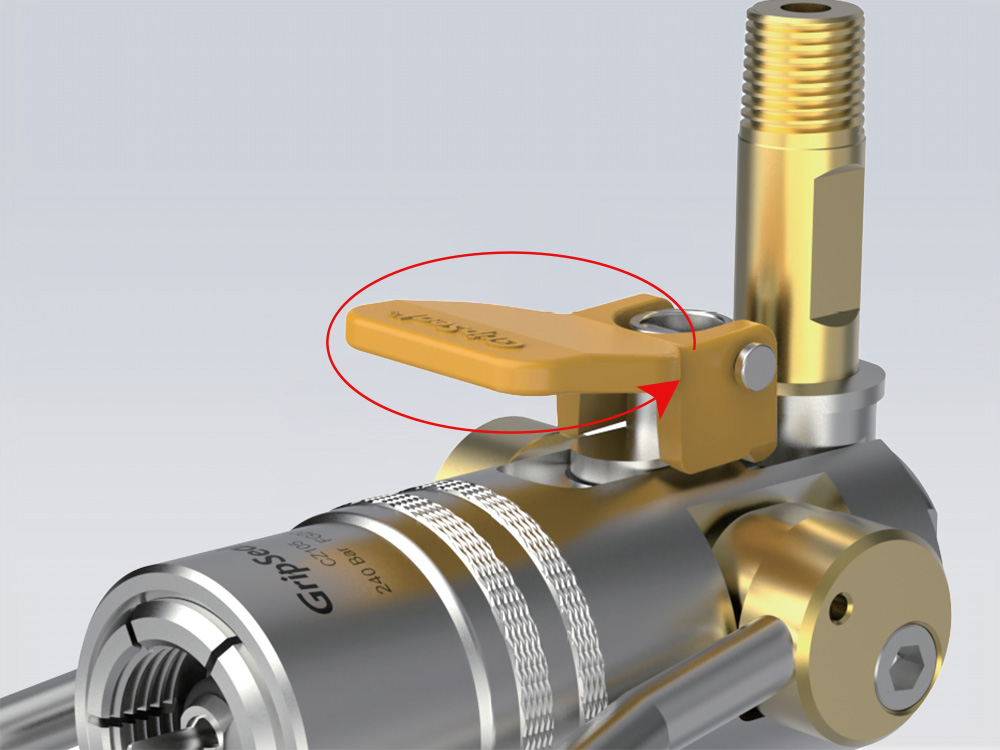

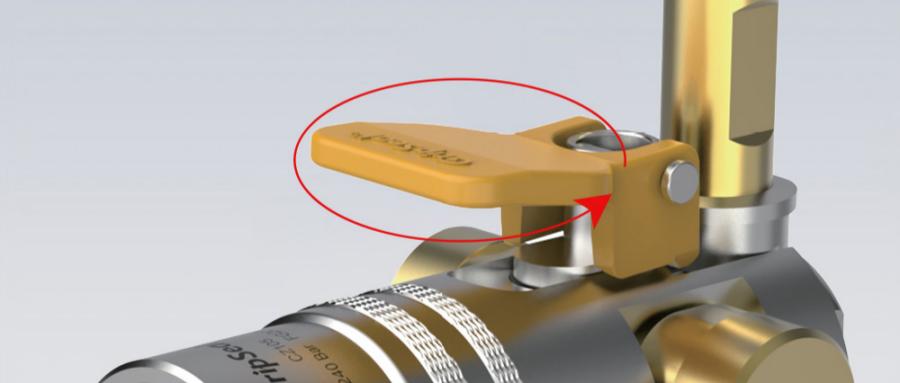

安全锁扣： 提环套住气瓶阀口后，安全锁扣自动落锁，待充装完成后，按压锁扣即可解锁，与提环把手一起形成双重防护提高安全性。 |
|
|

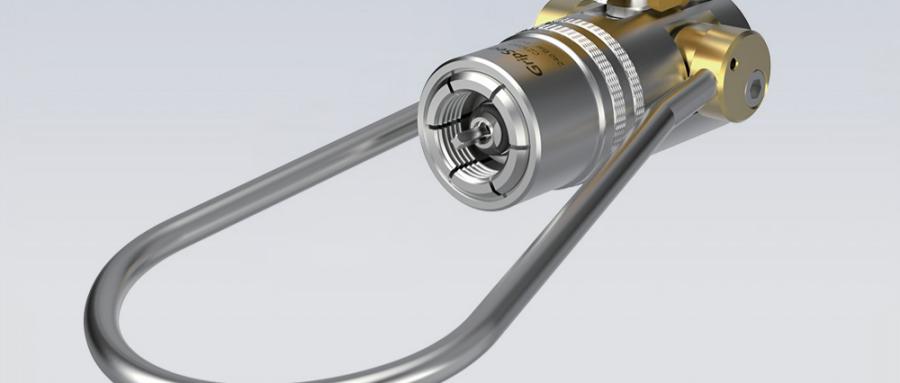

不锈钢主体： 坚固耐用防腐蚀，使用寿命长，可用于压缩空气、氮气、氩气、氧气等非高纯气体的快速充注。 |
|

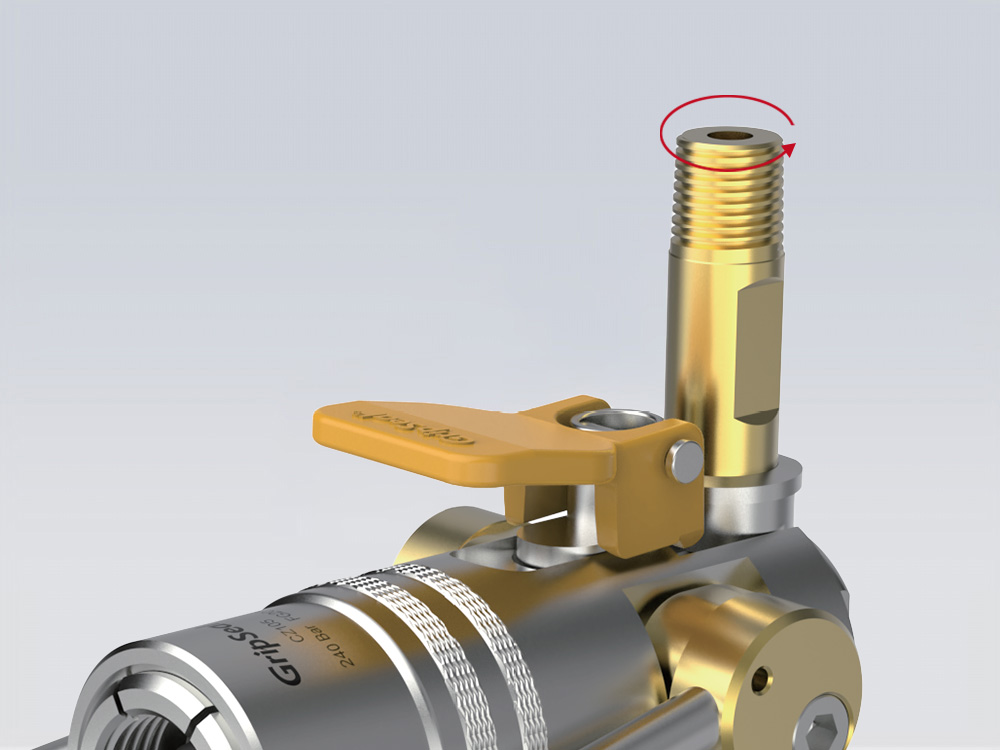

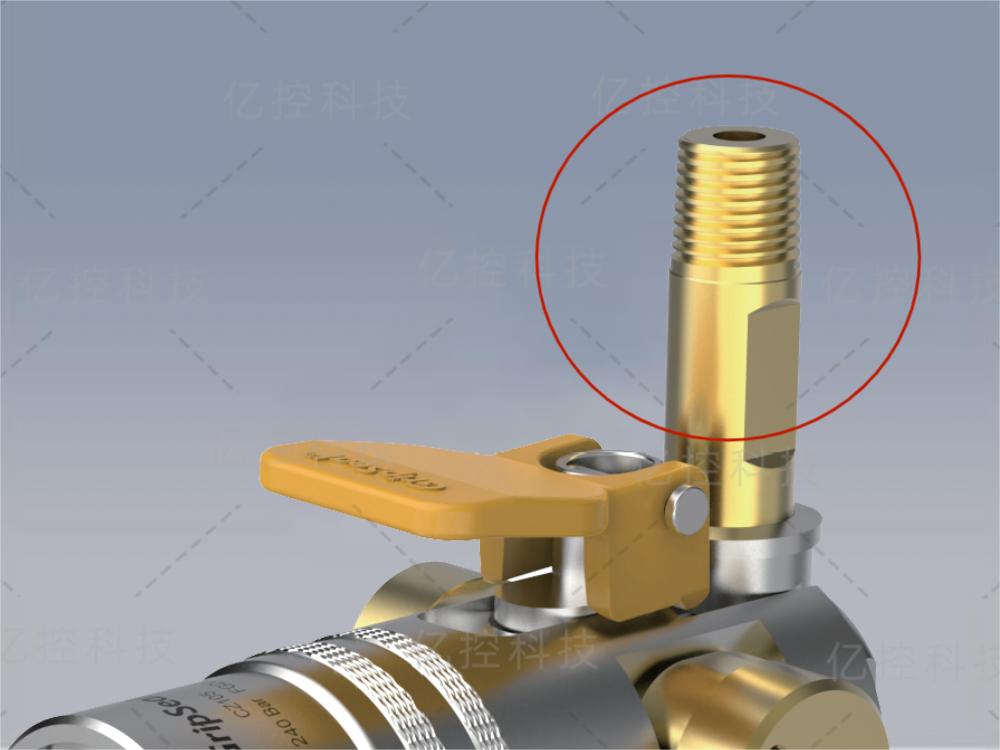

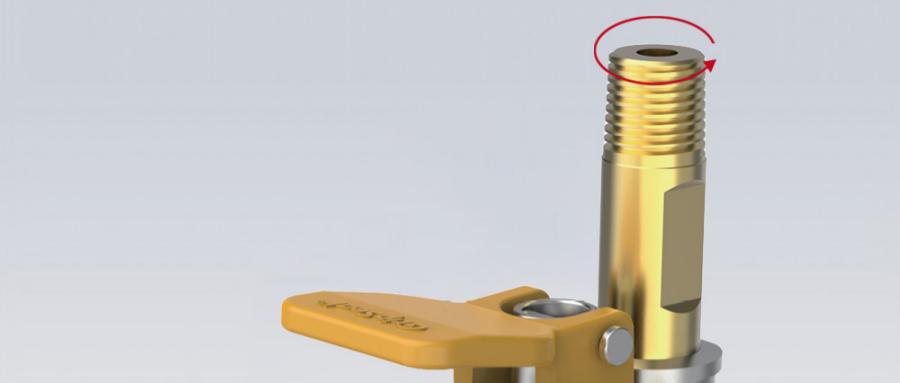

可旋转充气口：
|
|
|

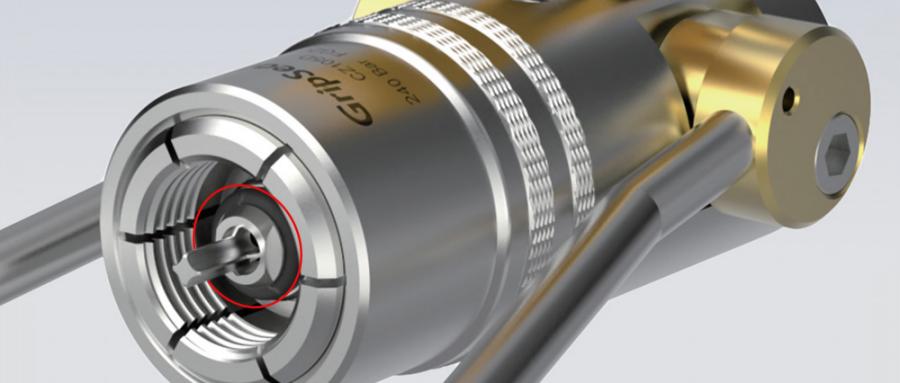

密封圈： 主密封圈提供多种密封圈材质可选，更换简单，易于维护；内部为组合密封圈，保证连接的气密性，提高工作效率。 |
规格与参数
Specifications and Parameters
| 操作压力：从真空到 240 Bar |
|
| 密封范围：参见选型表 | |
| 流量接口：NPT1/4等流量接口：NPT1/4等 | |
| 主体材料：不锈钢、黄铜等 | |
| 主密封圈：氟橡胶等 | |
| 内密封圈：组合密封圈 | |
| 操作温度：-20℃至120℃ | |
| 适用气体：压缩空气、氮气、氧气等无腐蚀性、非高纯气体 |
部分主体展示
Partial main display
|
|
|

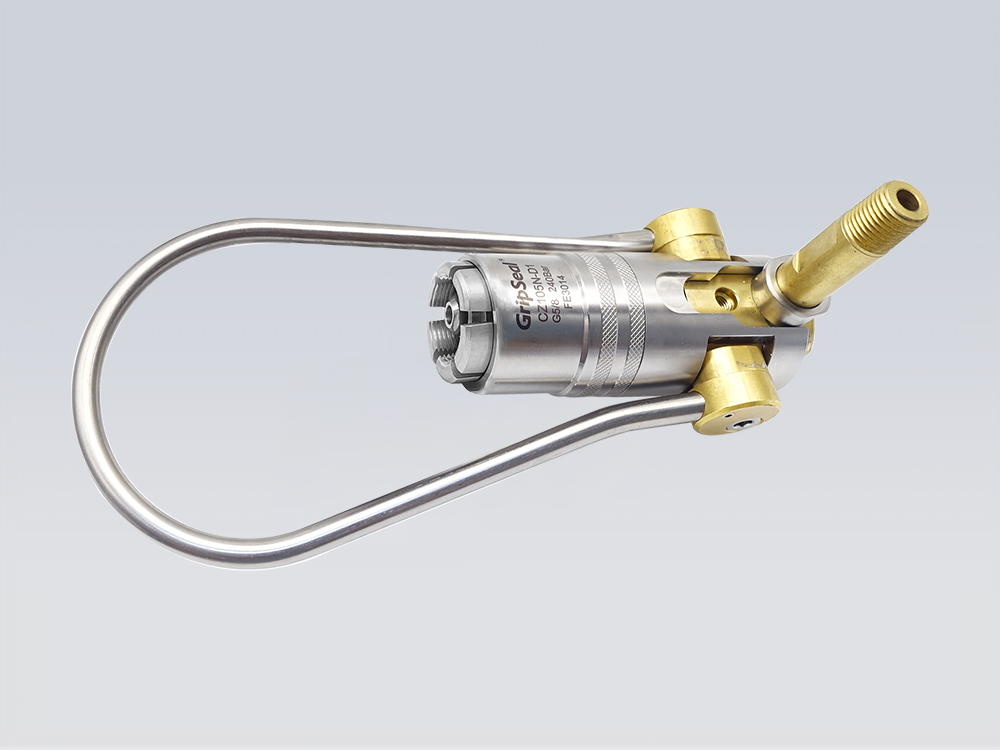

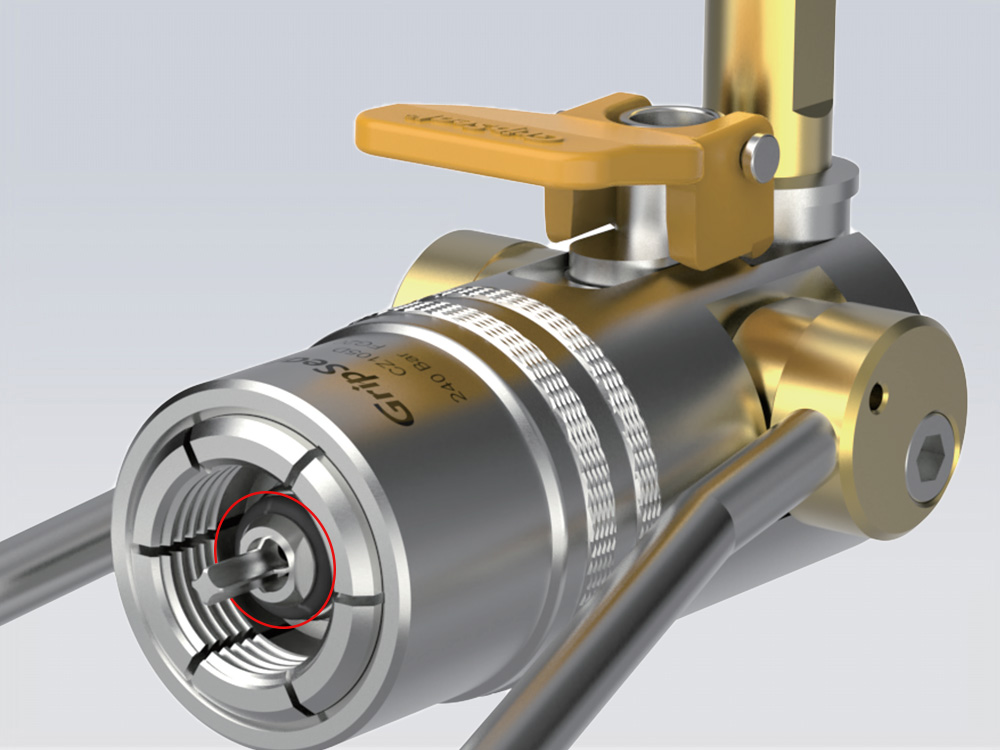

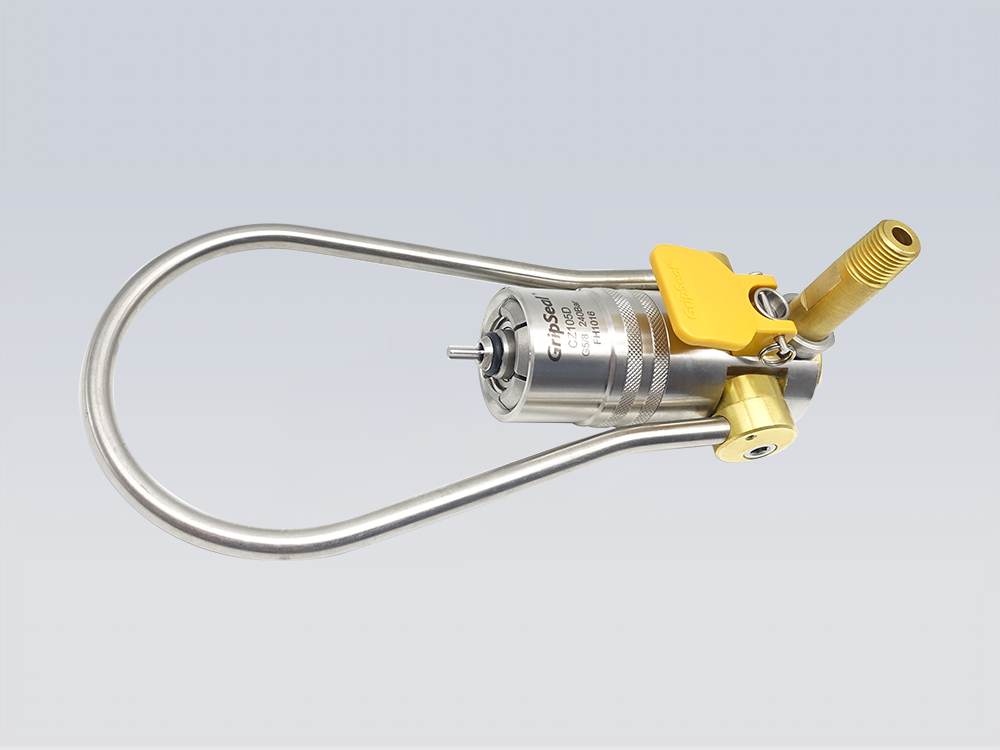

产品型号：CZ105D
带顶芯 有安全锁扣 |

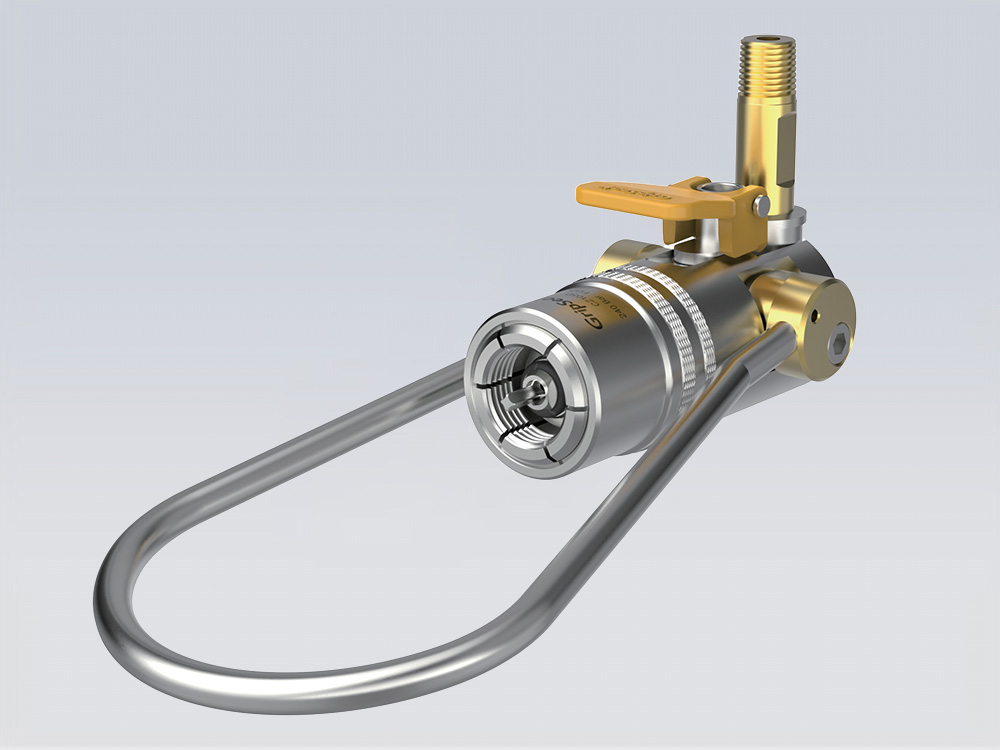

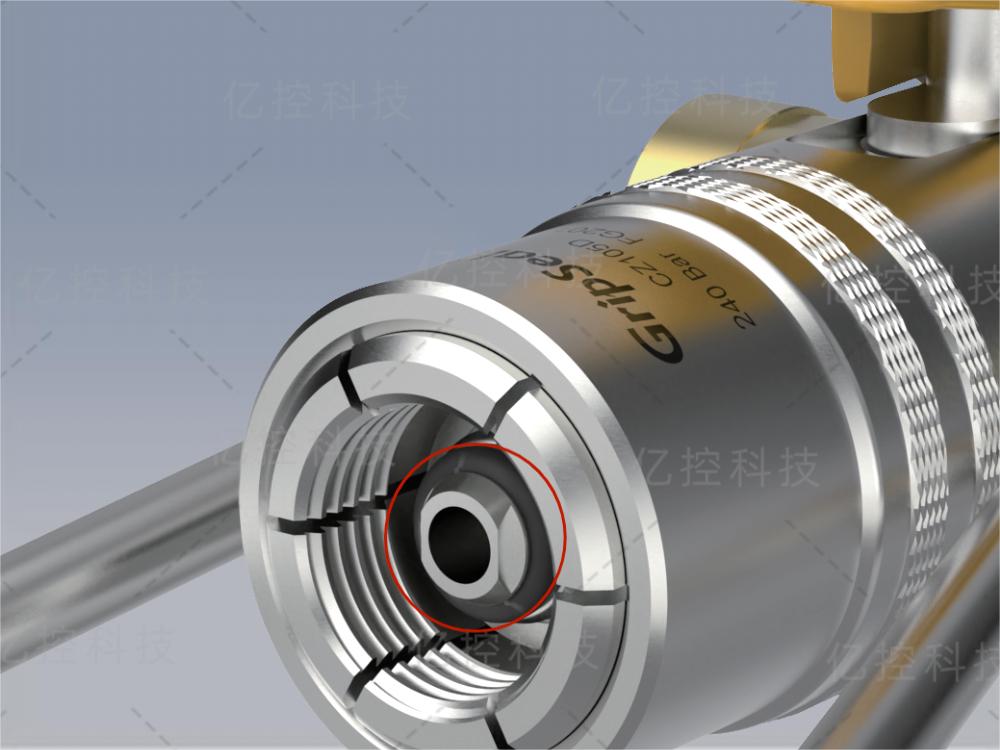

产品型号：CZ105S
不带顶芯 没有安全锁扣 |

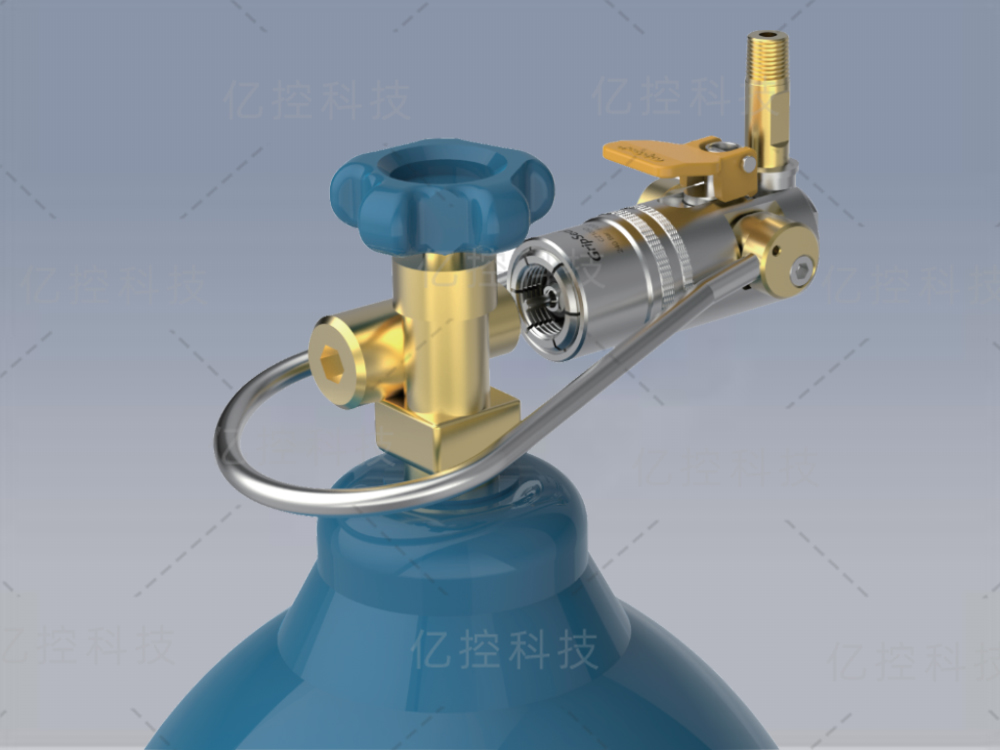

操作方式
Operating Mode
|
|
|
|

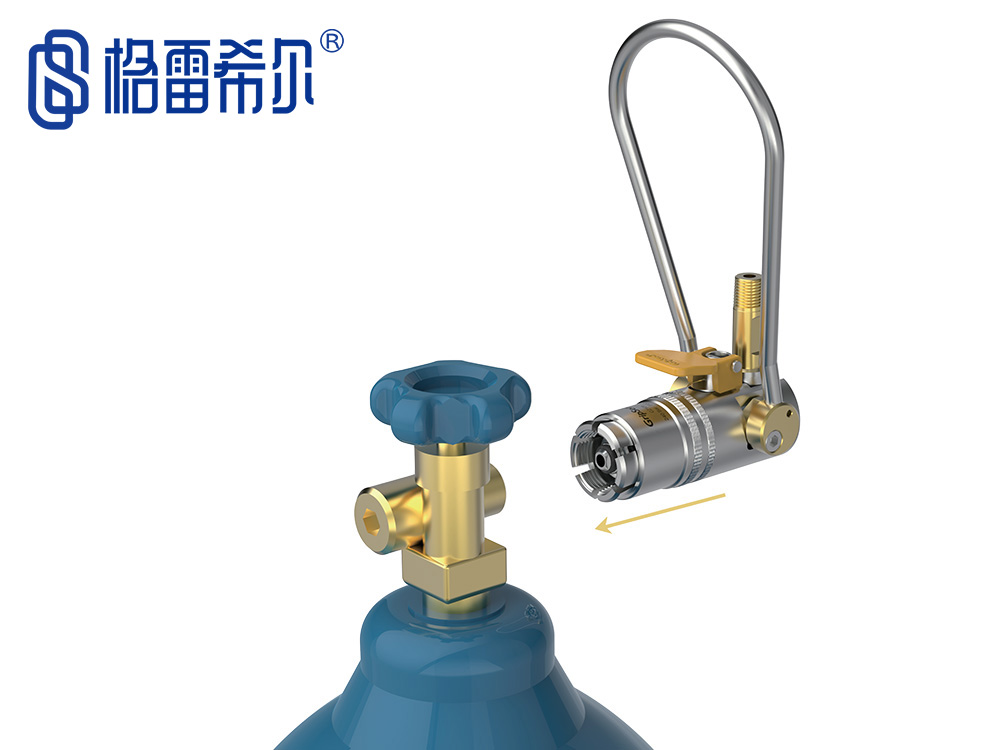

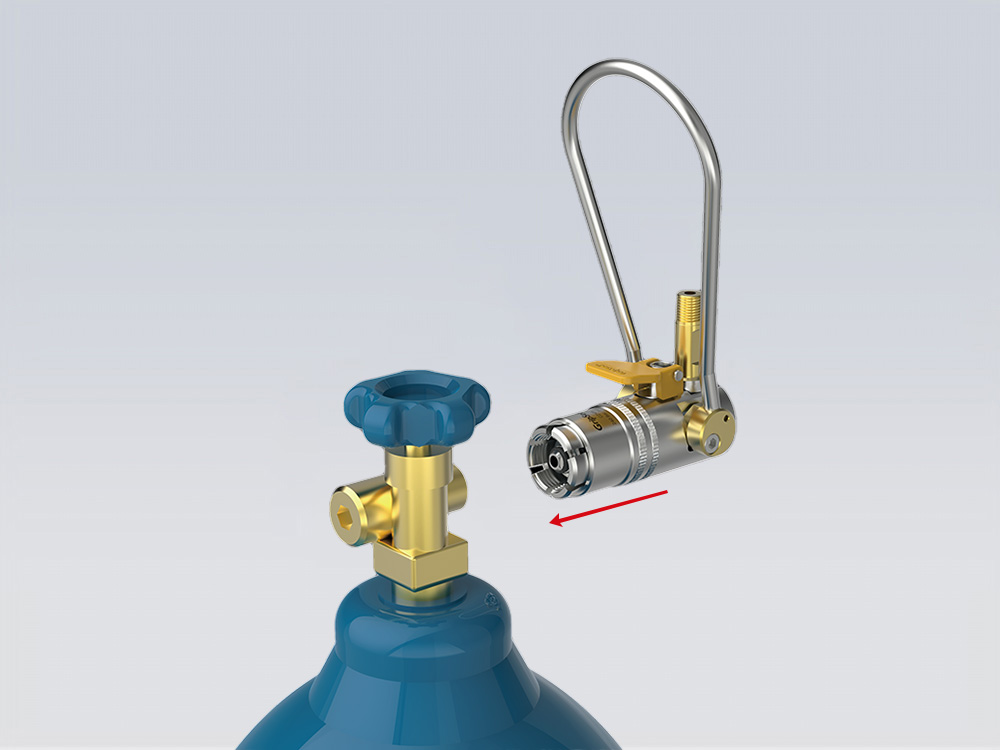

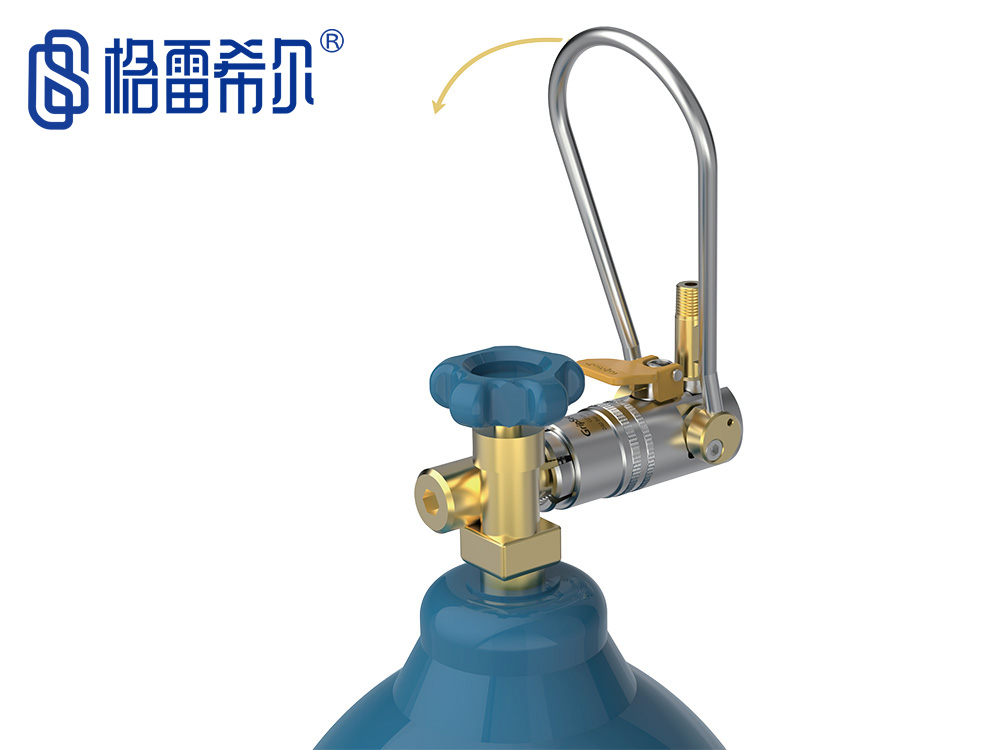

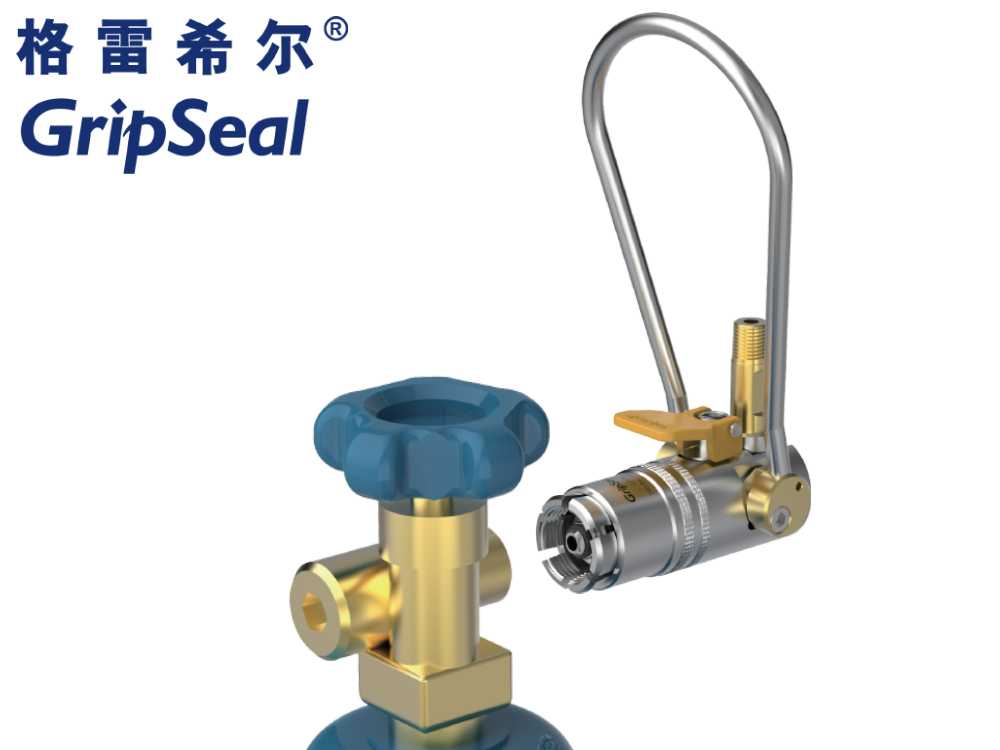

步骤1：拉起提环，并对准阀口 |

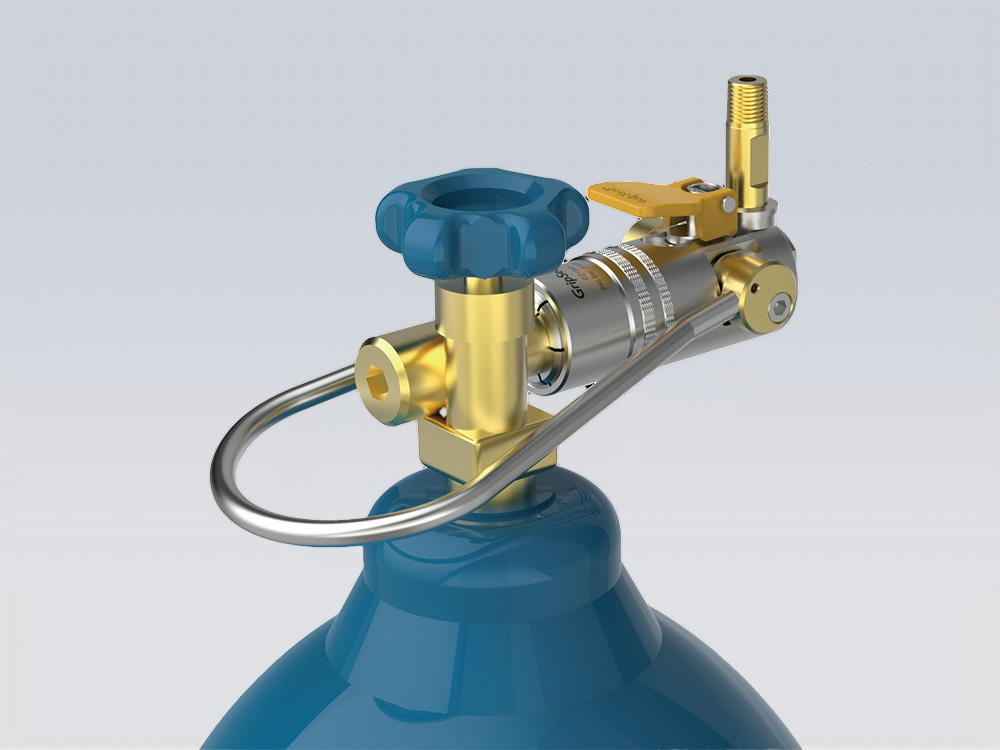

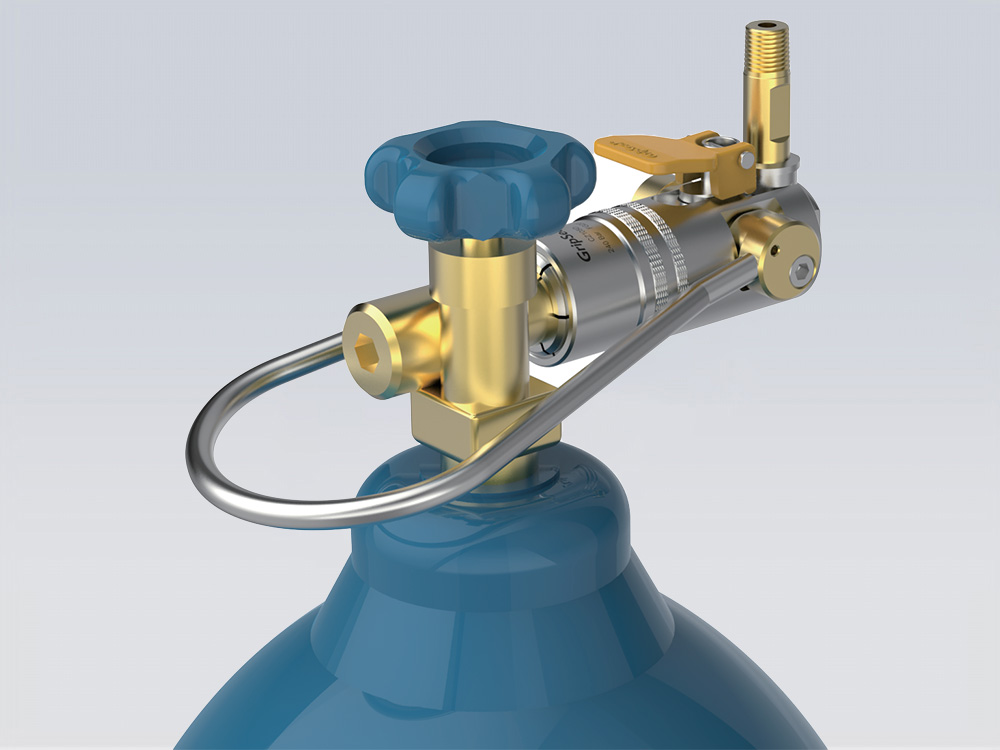

步骤2：接入阀口 | 步骤3：放开提环，锁紧阀口 |

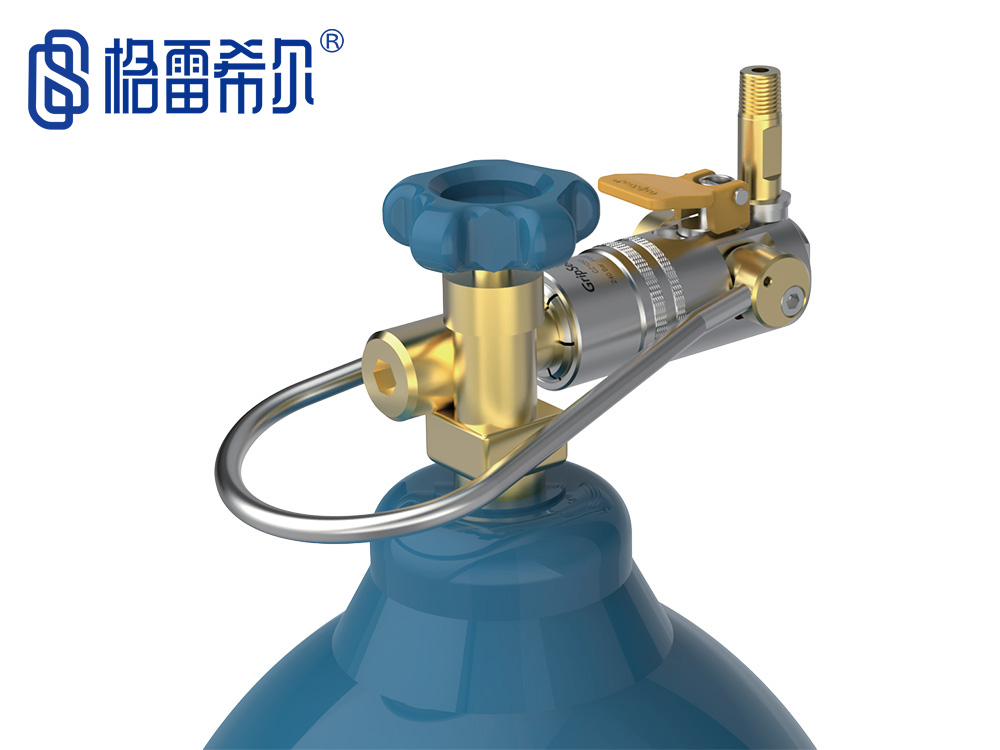

应用案例
Application Cases
|
|
|
|

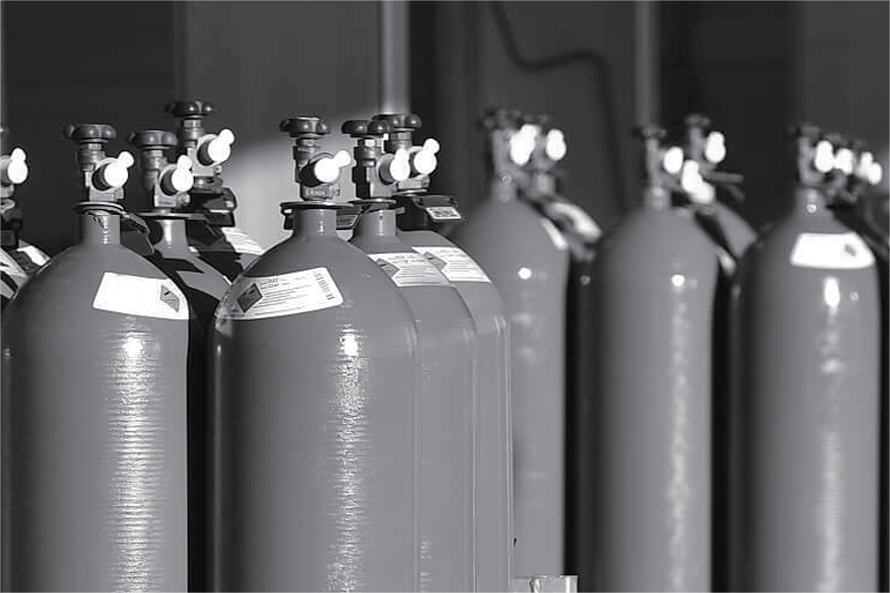

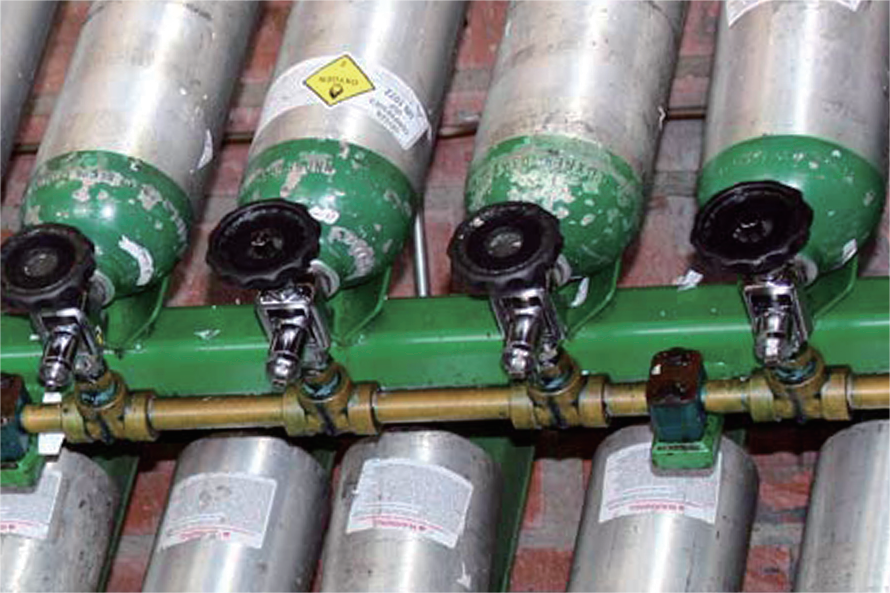

| 工业用气充注站 | 压缩气瓶检测 | 医用氧气充注站 |

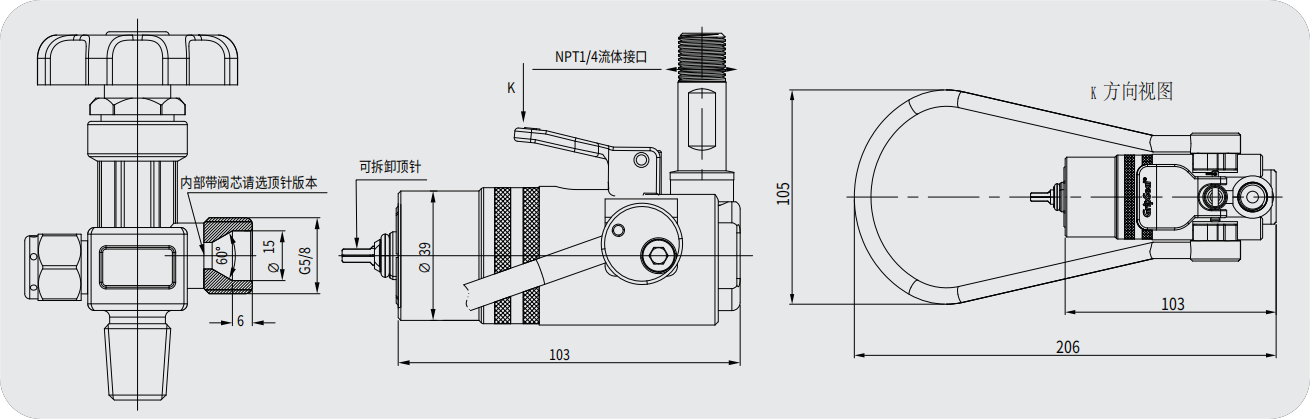

规格型号表
Specification and Model Table
| 产品型号 | 可充气体 | 密封规格 | 最大承压 | 把手类型 | 安全锁扣 | 是否带顶芯 | 密封圈材质 |
密封圈型号 |
| CZ105 |
压缩空气、氧气、氮气、氩气、氦气 |
G5/8螺纹 | 240Bar | 金属提环 | 有 | 否 | 氟橡胶 |
SCZ105 |
| CZ105D | 有 | 是 | SCZ105D | |||||
| CZ105S | 无 | 否 | SCZ105S | |||||
| CZ105DS | 无 | 是 | SCZ105DS | |||||
| CZ106 | 有 | 否 | SCZ106 | |||||
| CZ106D | 有 | 是 | SCZ105D |
