螺纹密封测试接头

  • G80L-U系列密封测试接头
  • G80L-U系列密封测试接头
  • G80L-U系列密封测试接头
G80L-U系列密封测试接头 G80L-U系列密封测试接头 G80L-U系列密封测试接头

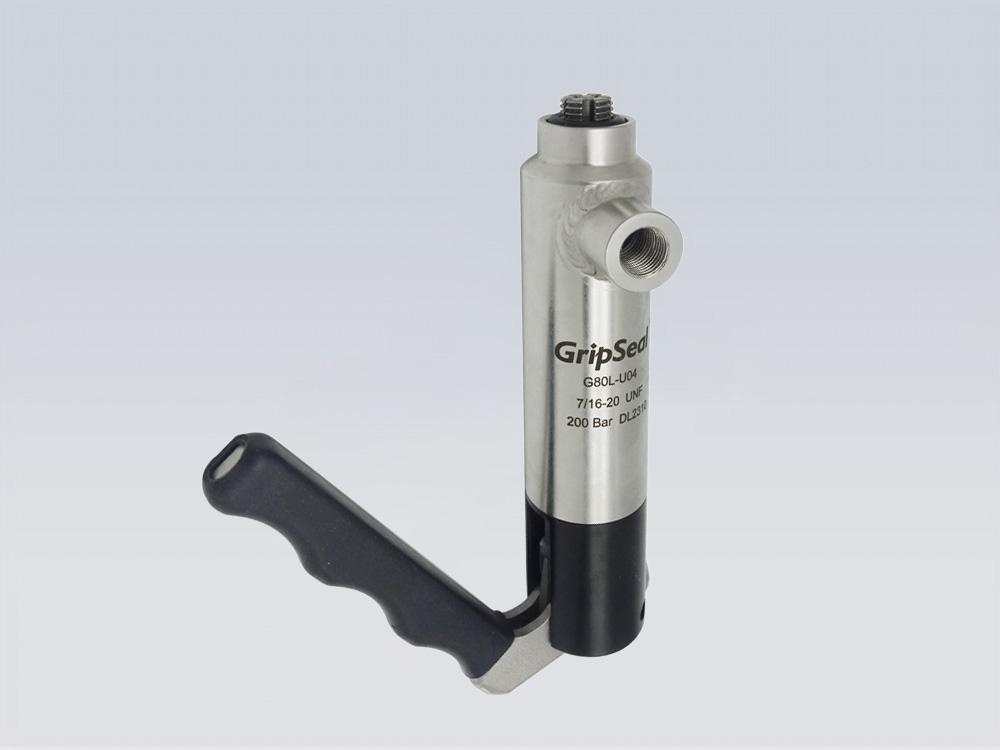

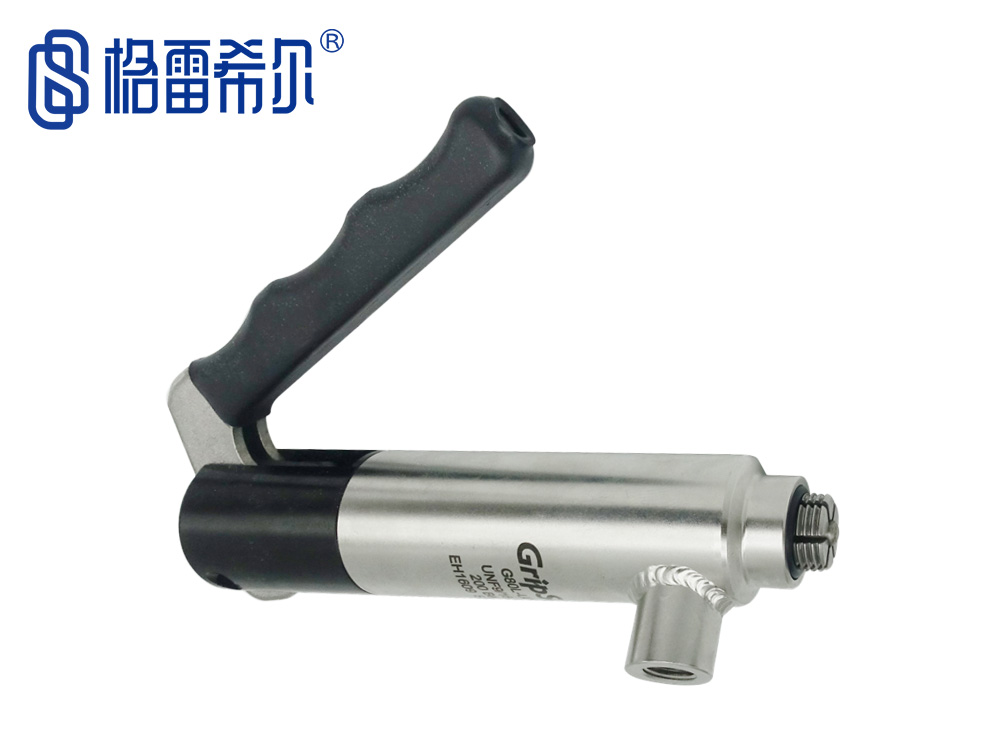

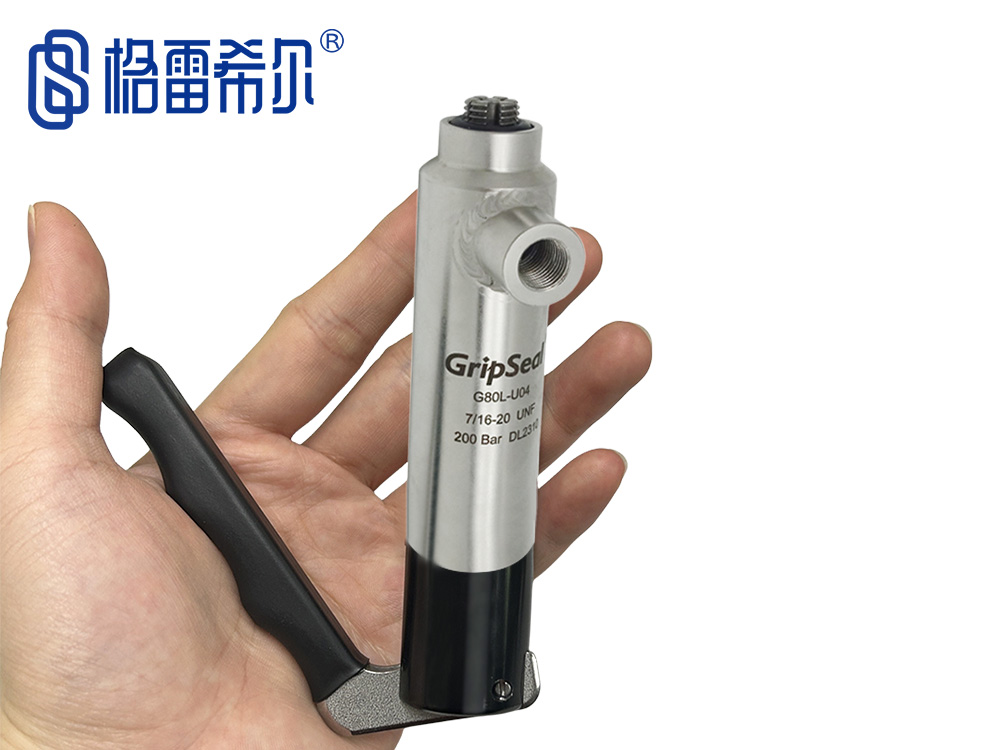

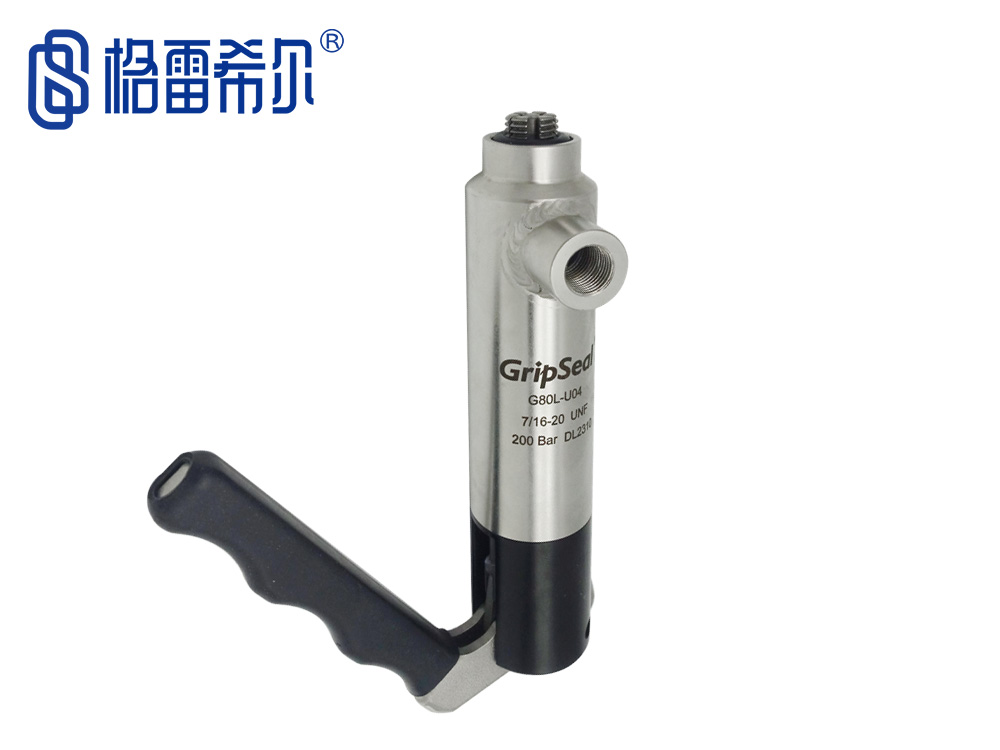

G80L-U系列密封测试接头

    密封方式:内螺纹

    密封范围:参见选型表

    产品分类:螺纹密封测试接头

    产品描述:G80L-U系列,专门针对美标细牙螺纹(UNF)管件的快速封堵,UNF细牙一般用在需要防松动的···

  • 在线订购

G80L-U系列密封测试接头,是一款专门针对美标细牙螺纹(UNF)管件接口快速密封连接的测试接头,UNF细牙一般用在需要防松动的地方,细牙螺纹可以起到降低流体泄露的作用,因此用在需要密封的场合。


密封连接方案

SEALING CONNECTION SCHEME

雷希尔G80L-U系列密封测试接头

&  内螺纹高压密封连接
&  改善工作效率,降低生产成本
&  O形密封圈更换简单,使用寿命长
&  多种驱动方式,满足不同应用场景的要求
&  主体316不锈钢结构,力学性能优秀,坚固耐磨
&  内部结构维护模块化,一体更换,维修简单


产品特点

PRODUCT FEATURES

格雷希尔G80L-U系列的特点

格雷希尔G80L-U系列的特点

格雷希尔G80L-U系列的特点

格雷希尔G80L-U系列的特点

格雷希尔G80L-U系列的特点

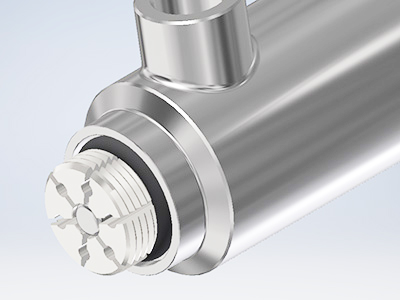

螺纹爪牙膨胀式锁紧内螺纹孔,对螺牙损伤小

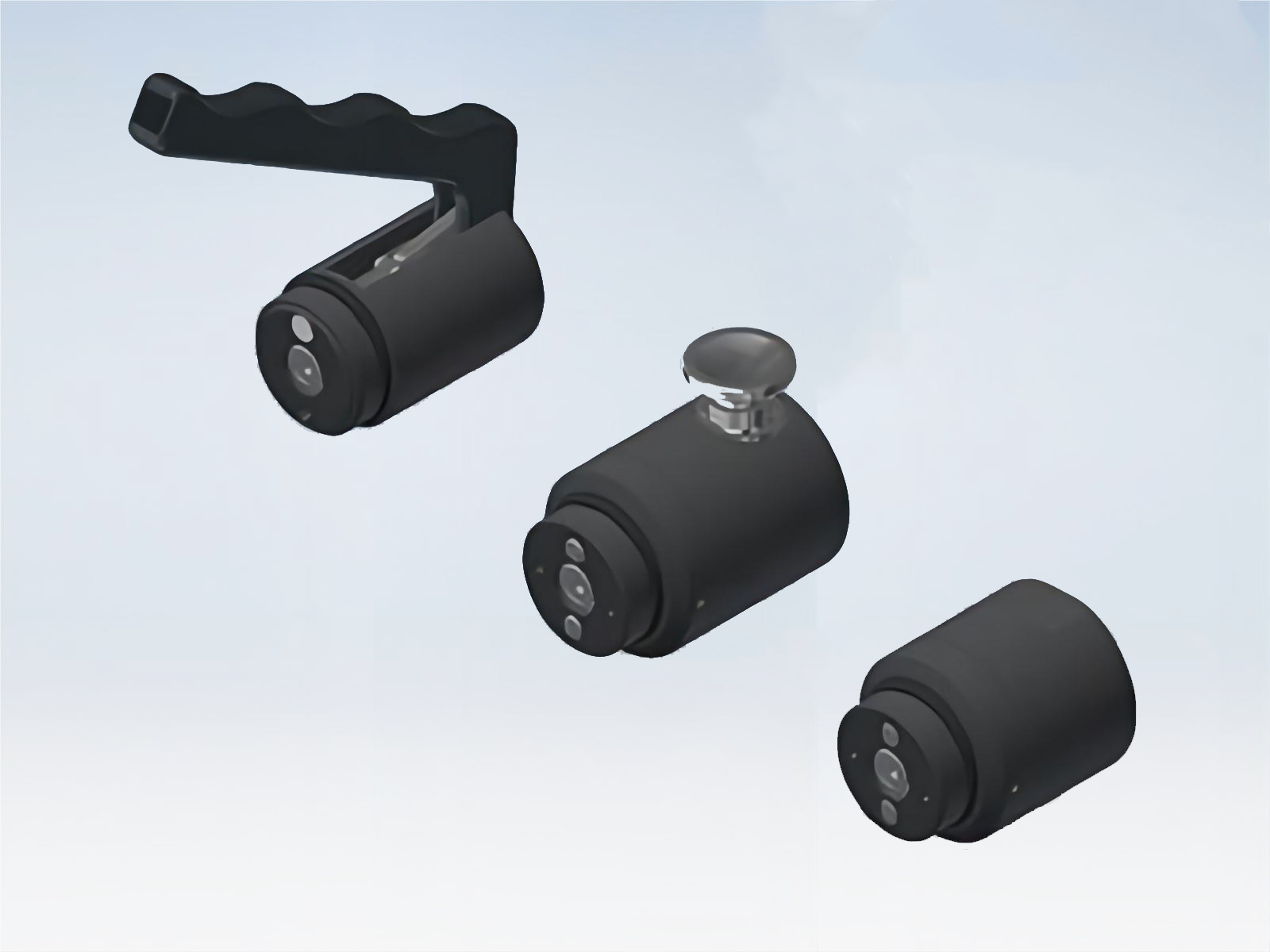

驱动方式多样化,满足客户手动、气动操作要求

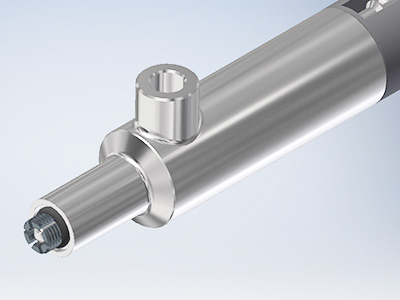

接头颈部长度可根据实际应用场景定制

螺牙上附有的流量孔可提高流量缩短测试时间

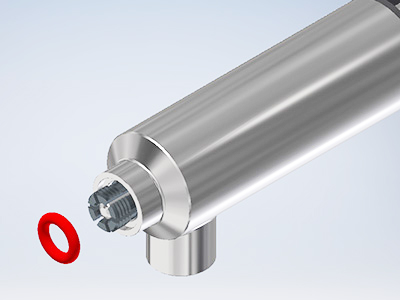

端面O形密封圈更换简单,易于维护


产品参数

PRODUCT PARAMETERS

& 操作压力:从真空到200Bar

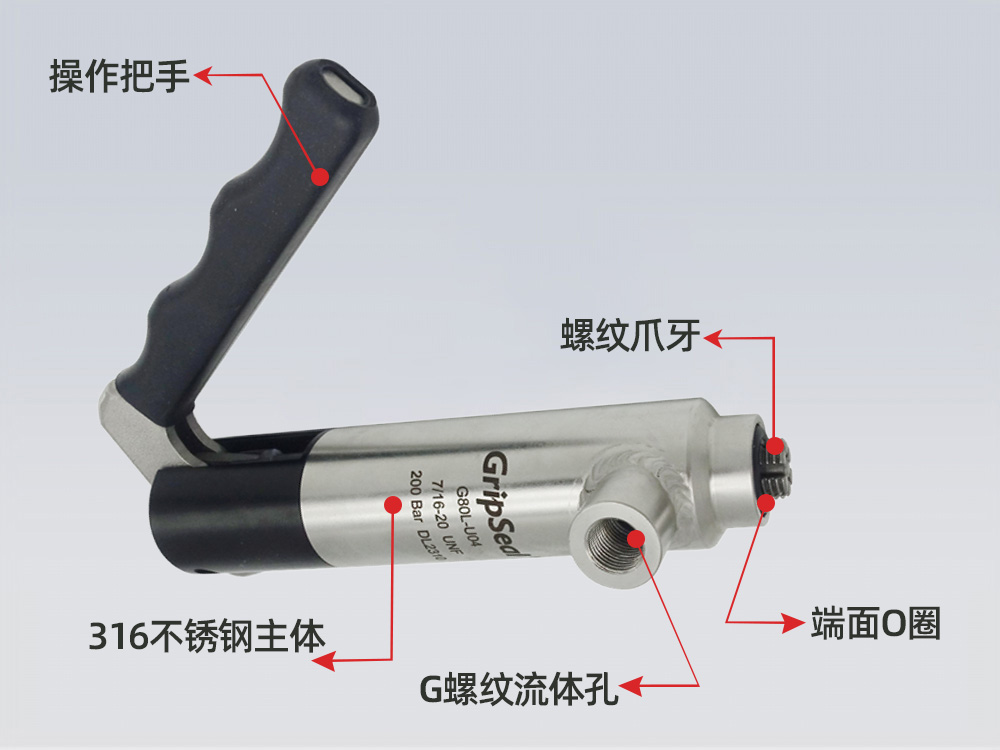

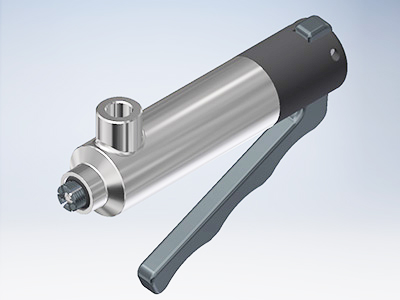

格雷希尔G80L-U系列产品剖析图

& 密封范围:参见选型表
& 流量接口:G1/4、G1/8、G3/8
主体材料:SS316 不锈钢

& 主密封圈:丁腈橡胶

& 内密封圈:丁腈橡胶
操作温度:-20℃至120℃


操作方法

OPERATION METHOD

格雷希尔G80L-U系列操作方式

格雷希尔G80L-U系列操作方式

微格雷希尔G80L-U系列操作方式

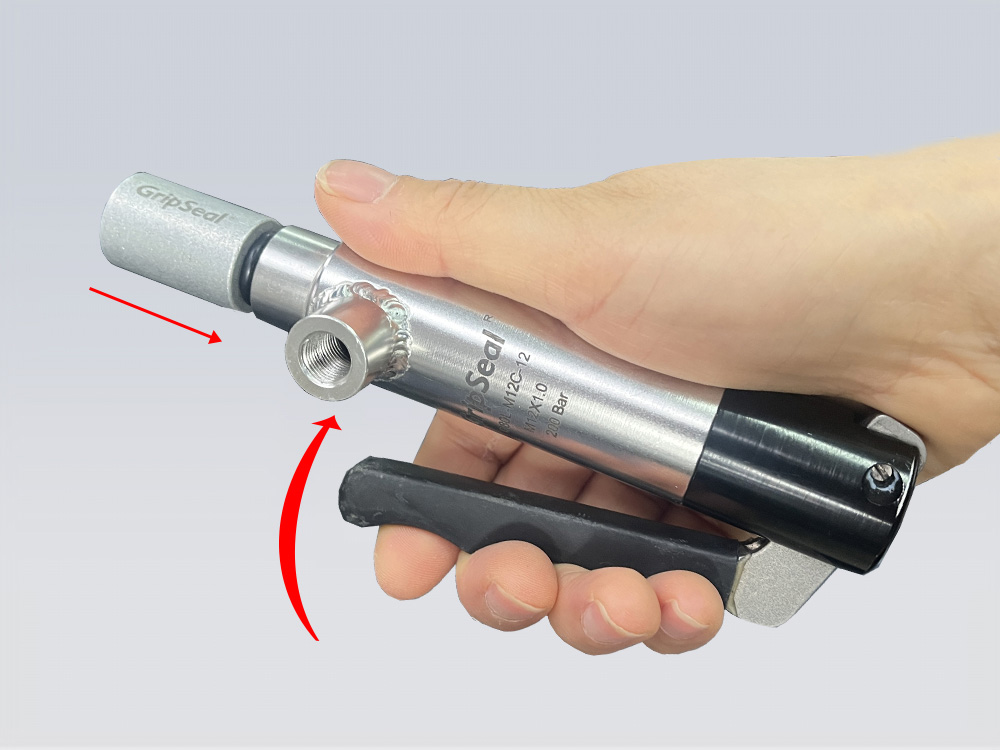

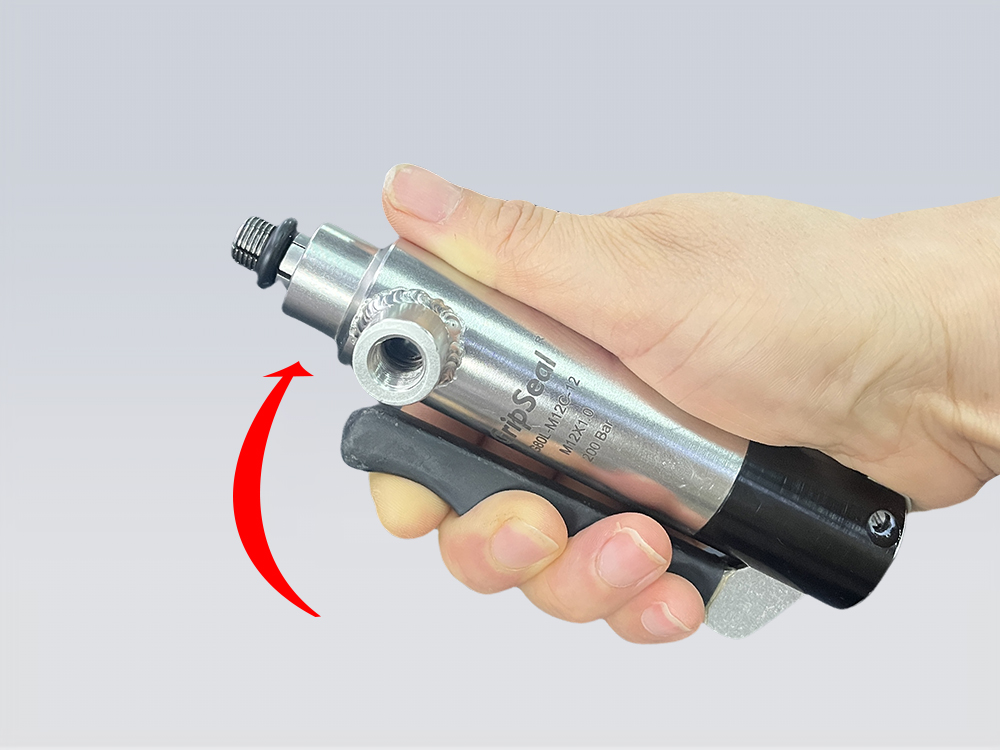

第一步:握紧手柄,爪牙伸出并处于收缩状态

第二步:向测试件接口方向插入爪牙,直到爪牙完全插入接口内部。

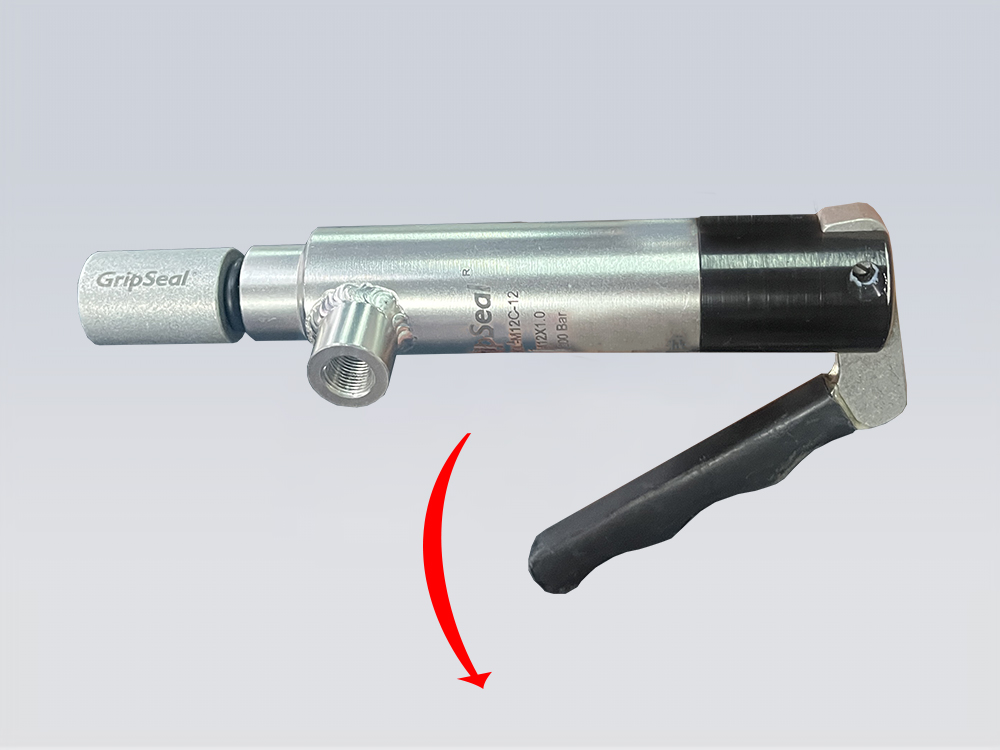

第三步:松开手柄,金属爪牙扩张完成抓紧及密封动作


规格型号表

 SPECIFCATION AND MODEL TABLE

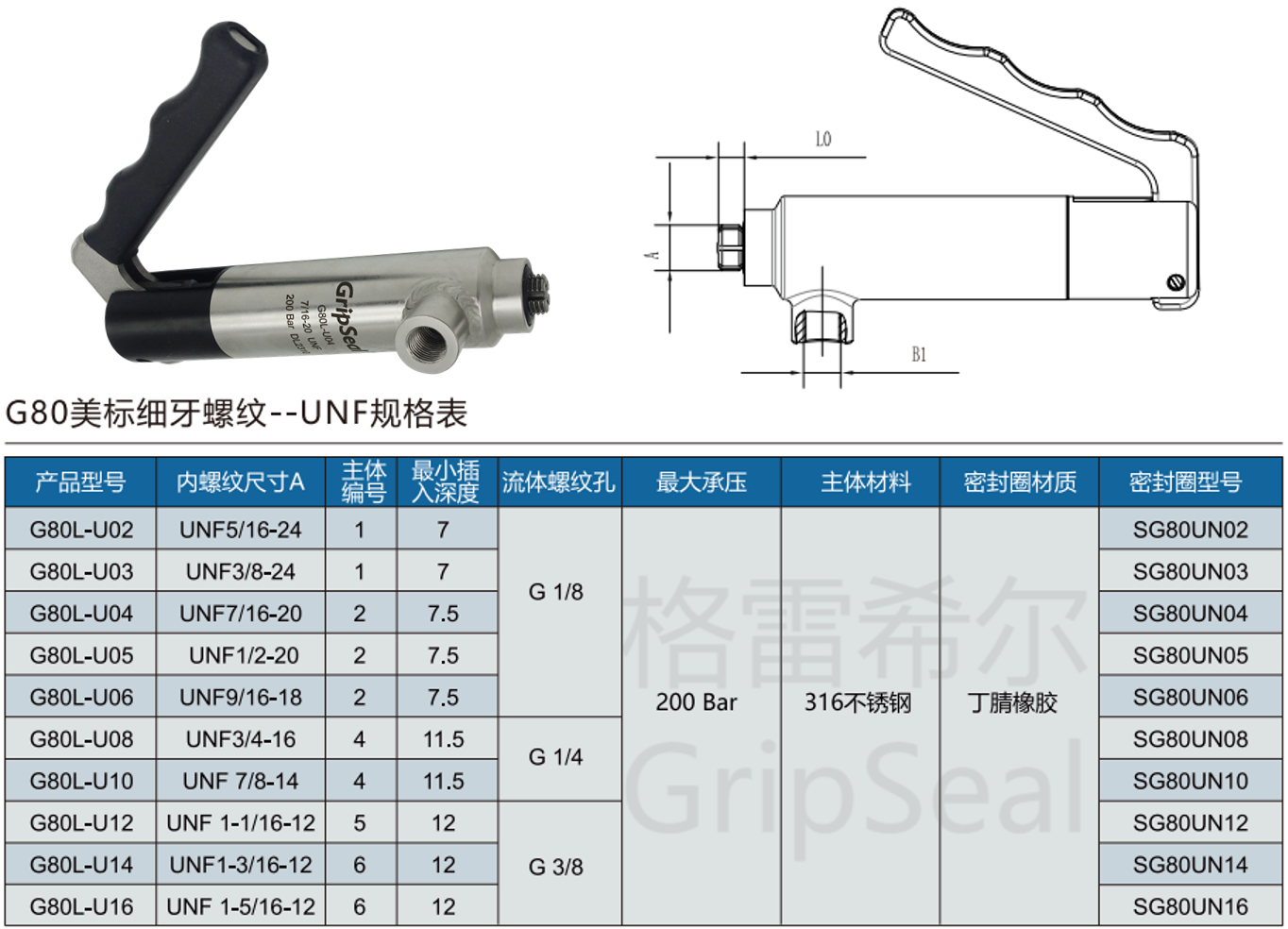

格雷希尔G80L-U系列规格选型表


格雷希尔GripSeal密封测试接头的各系列产品,可为不同的管型、孔径、接口、螺纹等提供密封方案,近千种标准型号有现货供应,并擅长为各类异型管件提供定制方案,为客户产品的密封测试、运转测试等提供稳定、便捷的密封连接方法。
