G80系列高压内螺纹密封测试接头在风机盘管测试中的应用

编辑：亿控科技

风机盘管是空调系统重要组成之一，在实际使用中承担着冷、热交换的重要作用。在应用于整机之前需要做密封性测试等一系列检测，盘管内部通常压力都会比较大，所以风机盘管的接口多为螺纹式的，以前都是用拧螺母的方式，效率低，稳定性不好。格雷希尔G80系列高压内螺纹密封测试接头，用于风机盘管管口的快速密封连接，可以快速的提高测试效率和稳定性。它是如何提高气密性测试效率的呢，我们一起来看看。

我们先从它的结构原理来看一下：G80系列结构简单，包含金属主体（外部桐框架）、手柄、螺纹爪牙、密封圈、弹簧等部件构成。原理特别简单，在放松状态下，接头前端的螺纹爪牙在弹簧的作用下呈张开状态。在使用时，通过按压手柄推动内部连接杆带动螺纹爪牙收缩，这样就可以插入相应规格的螺纹管口中了。松开手柄，弹簧会使爪牙回到张开张状态，继而与管件的螺纹相契合从而达到锁紧的目的。密封工作是有密封圈来完成的，一般是端面密封的方式，所以要求螺纹管口要有一定的端面厚度和平整性，否则就需要重新匹配接头方案。

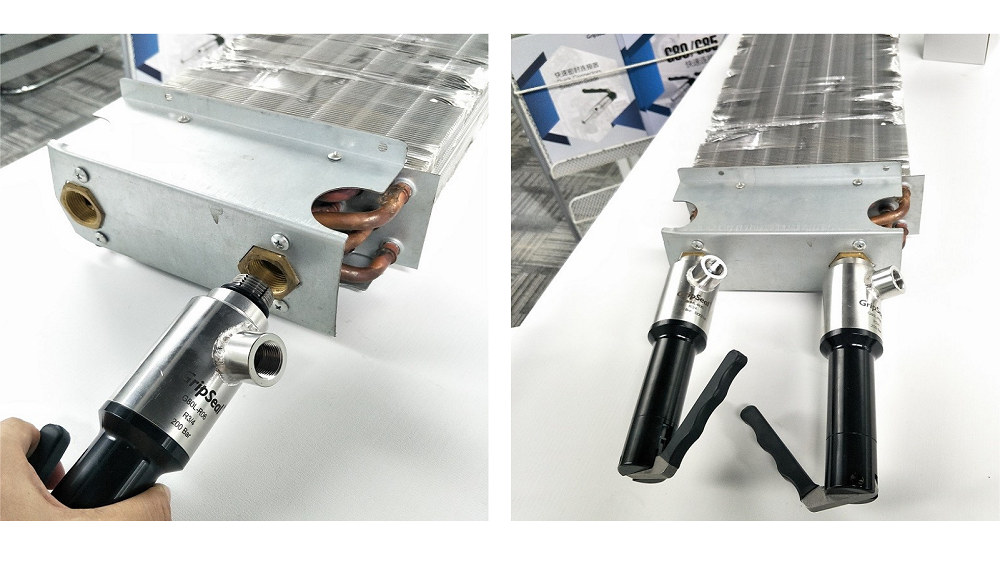

再从它的操作方式上来看：使用时第一步按压手柄，螺纹爪牙收缩；第二步，将接头前端螺纹爪牙对准螺纹管口，插入；第三步，松开手柄，螺纹爪牙在弹簧的作用下张开，和管口螺纹形成契合，抓紧管件。同时，密封圈已经与螺纹管口挤压，形成良好的密封面。第四步，从测试孔通入测试流体，进行一系列测试；第五步，测试完成后，部分需要回收的测试媒体要先回收或者泄压，然后再次按压手柄，使接头螺纹缩紧，拔出接头即可断开连接。
