制冷行业

格雷希尔C系列自动公母接头在空调外机出厂前抽真空及自动加液的应用

发布时间:2023-08-04 11:18:37

编辑:亿控科技(湖北)


  空调室外机在出厂前需要充注了足量的制冷剂,所以在充注前需要对室外机进行抽真空。空调厂家在空调生产过程中对抽真空的标准有严格的要求,保证产品的出厂质量。因为空调系统绝对真空是很难实现的,所以一般需要将空调系统表压抽到30Pa以下才能充注制冷剂。


格雷希尔C系列自动公母接头在空调外机出厂前抽真空及自动加液的应用

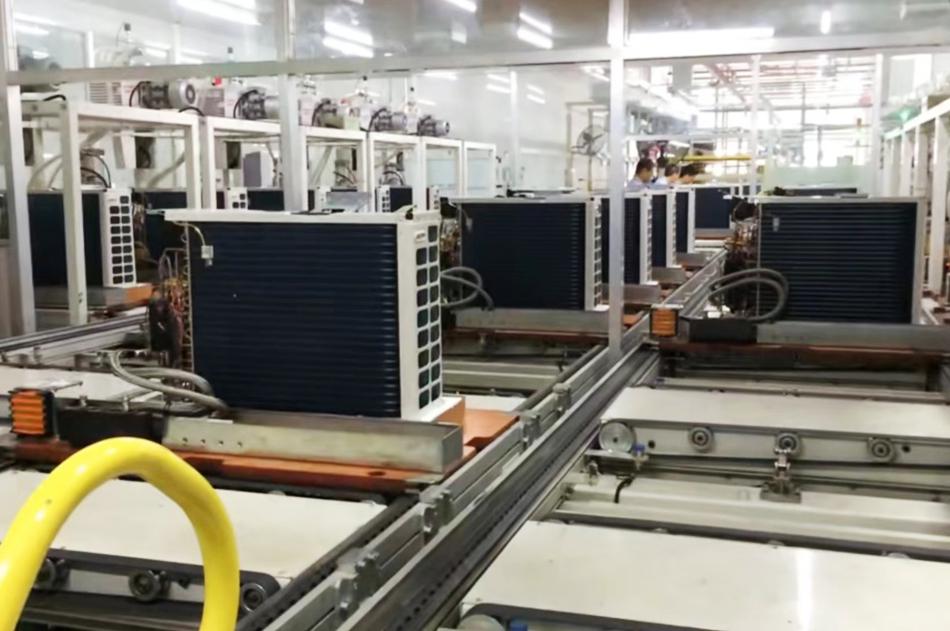

  如上图所示:空调外机被放入金属移动托盘中等待抽真空及自动加液,每个移动托盘都有固定的自动对接板,对接板上的两条金属编织软管末端可以用格雷希尔GripSeal快速密封连接器连接,也可以用C20系列或C26系列自动公母接头来与产品连接,这次主要介绍自动公母接头在空调外机出厂前抽真空及自动加液的应用。

格雷希尔C26系列自动公母接头

  格雷希尔C20/C26系列自动公母接头,是为托盘自动化生产过程中的气液自动化对接而设计。整体采用全不锈钢结构,具有良好的耐腐蚀和耐磨性能;高达10万次的插拔寿命设计,使其可以在长时间的使用中保持稳定性和可靠性;大流量通径可以适应不同的气体/液体的流量需求;测试压力最高50bar,使其能够承受较高的工作压力;内置截止阀可以避免流量的溢出造成浪费;除此之外设计时还考虑到不同安装板的厚度问题,因此可以适应不同厚度的安装板。


格雷希尔C系列自动公母接头在空调外机出厂前抽真空及自动加液的应用

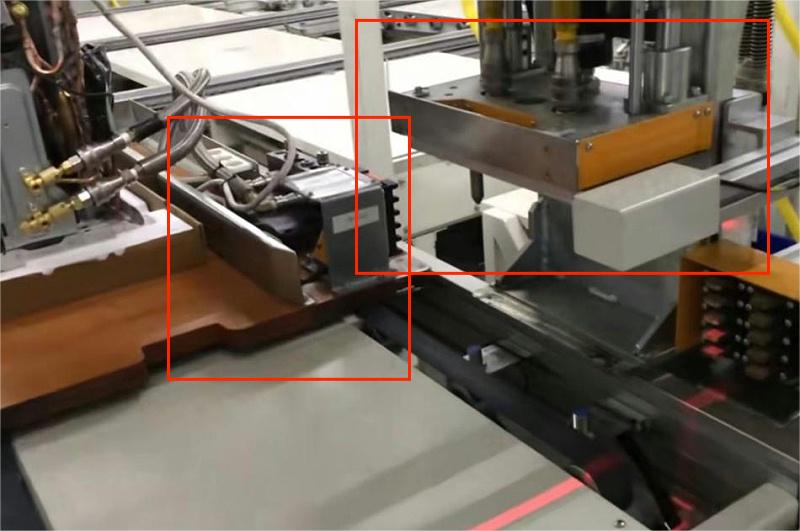

  如图所示,需提前将C20/C26系列自动公母接头别安装在固定工位和移动托盘上,移动托盘随着流水线来到指定位置,自动扫码后,固定工位的活动对接板自上而下与托盘上的板块实现对接。


格雷希尔C系列自动公母接头在空调外机出厂前抽真空及自动加液的应用

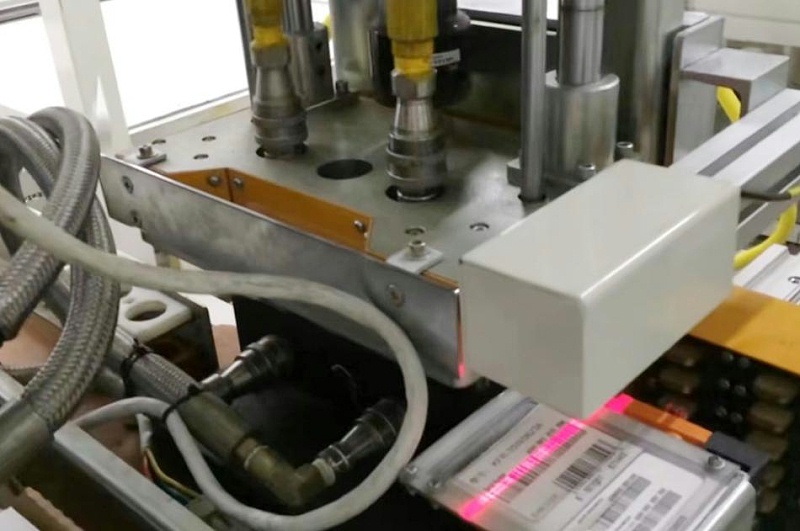

  格雷希尔C20/C26系列自动公母接头完成连接后即可开始抽真空及自动加液。操作完成后,工装夹具会自动分开,此时C20/C26系列自动公母接头会启动自锁功能,避免流量溢出造成浪费,良好的密封性能让产品随移动托盘进入下个环节。
