E10D系列驱动大电流连接器

密封方式：

密封范围：参见选型表

产品分类：电连接器

产品描述：E10D系列驱动大电流连接器，接头部分为插孔形状，用于连接圆形插针接口，手动连接，可···

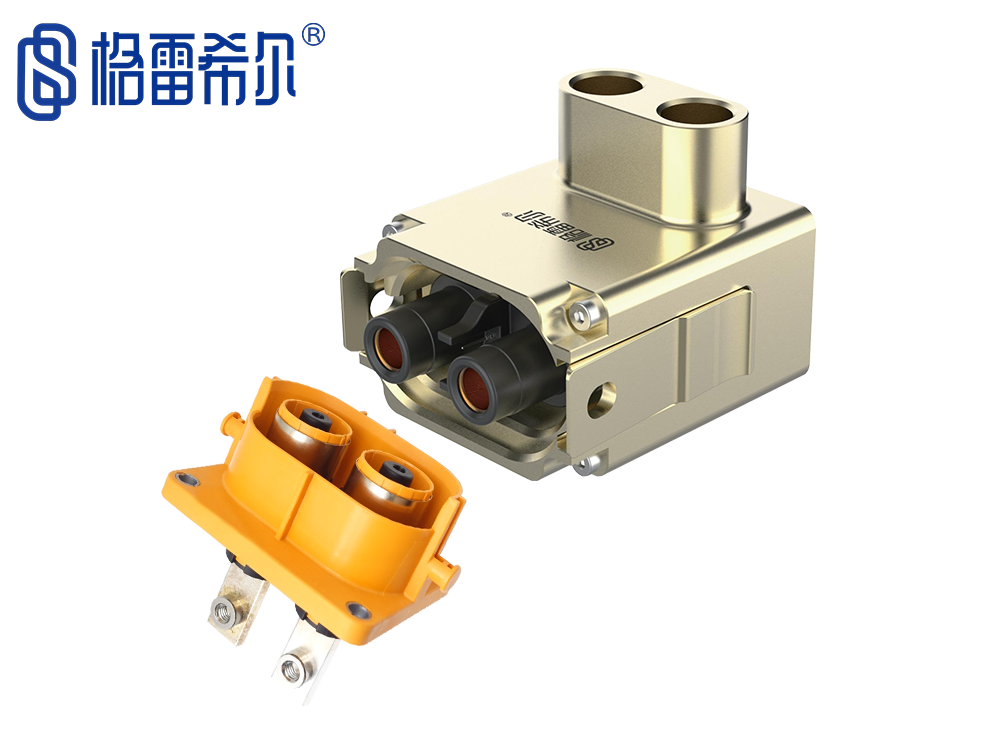

E10D系列驱动大电流连接器，接头部分为插孔形状，用于连接圆形插针接口，手动连接，可快速的对驱动接口进行电性能测试。根据不同规格的接口，可提供8mm，10mm，12mm，14mm的插针类型，满足市面上大部分驱动电接口的应用。

密封连接方案

Sealed Connection Scheme

格雷希尔

技术规格选项表

Technical Specification Options Table

GripSeal

部分主体展示

Partial main display

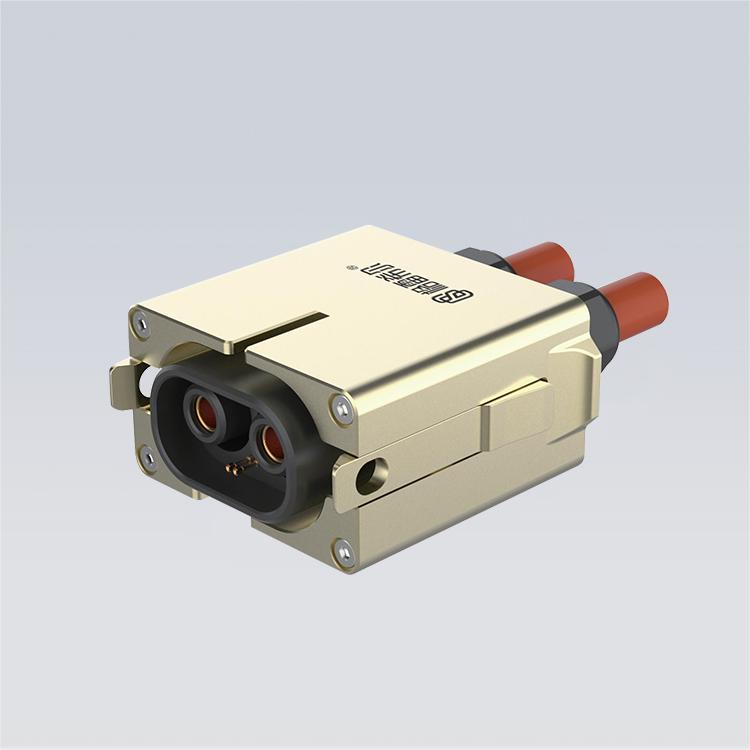

产品型号：E10D-02P120

产品规格：2芯12mm插孔

线缆方向：侧面90度弯头

产品型号：E10D-02P100

产品规格：2芯10mm插孔

线缆方向：接头尾部直通

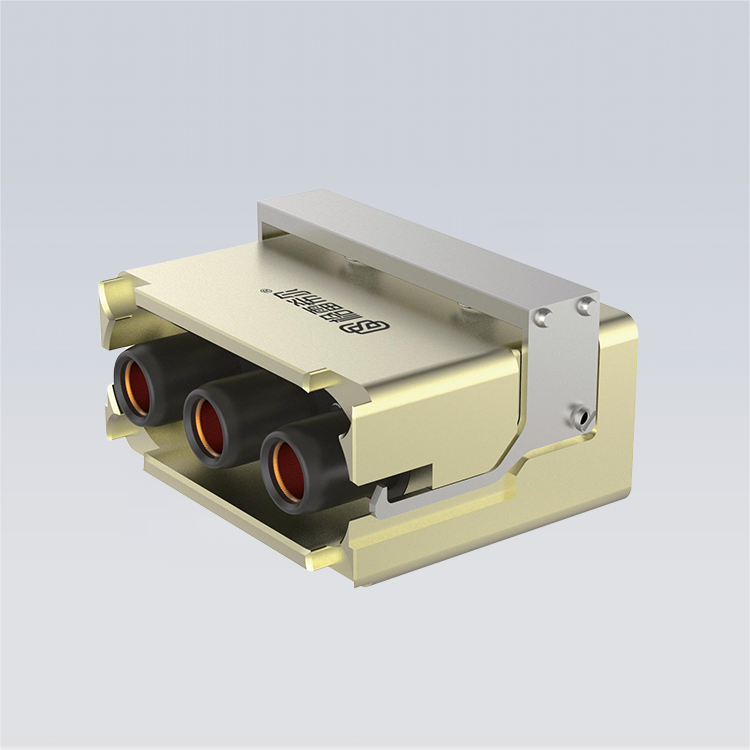

产品型号：E10D-03P120

产品规格：3芯12mm插孔

线缆方向：接头尾部直通

规格型号表

Specification and Model Table

气密性测试

产品型号	规格	触点类型	额定电流	导线	E10编码说明
E10D-02P080-L100	2芯8mm插孔/互锁/1米	8mm插孔	150	1米X2	E10D-XXPDDD-LYYY E10D：产品系列 XX：插针数量 DDD：插针尺寸 yyy：线缆长度
E10D-02P100-L100	2芯10mm插孔/互锁/1米	10mm插孔	240	1米X2
E10D-02P120-L100	2芯12mm插孔/互锁/1米	12mm插孔	300	1米X2
E10D-02P140-L100	2芯14mm插孔/互锁/1米	14mm插孔	350	1米X2
E10D-02P080	2芯8mm插孔/互锁	8mm插孔	150	不含
E10D-02P100	2芯10mm插孔/互锁	10mm插孔	240	不含
E10D-02P120	2芯12mm插孔/互锁	12mm插孔	300	不含
E10D-02P140	2芯14mm插孔/互锁	14mm插孔	350	不含
E10D-03P080-L100	3芯8mm插孔/互锁/1米	8mm插孔	150	1米X3
E10D-03P100-L100	3芯10mm插孔/互锁/1米	10mm插孔	240	1米X3
E10D-03P120-L100	3芯12mm插孔/互锁/1米	12mm插孔	300	1米X3
E10D-03P140-L100	3芯14mm插孔/互锁/1米	14mm插孔	350	1米X3
E10D-03P080	3芯8mm插孔/互锁	8mm插孔	150	不含
E10D-03P100	3芯10mm插孔/互锁	10mm插孔	240	不含
E10D-03P120	3芯12mm插孔/互锁	12mm插孔	300	不含
E10D-03P140	3芯14mm插孔/互锁	14mm插孔	350	不含

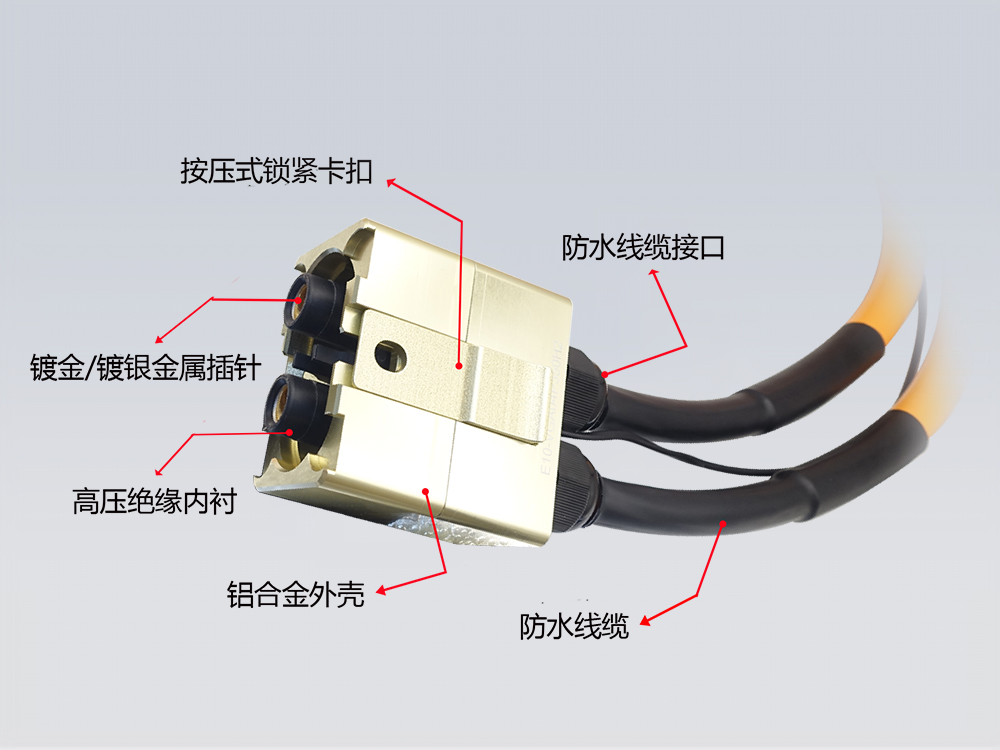

E10D系列是格雷希尔快速密封连接器精心研发的电测试连接器，具有10万次的高插拔寿命，可以一秒连接瞬时测试；且坚固耐用，维护成本低，使用寿命长，对比一些汽车专用连接器，E10D系列更具有性价比。

【相关产品】：E10T系列，E10JP系列，E10DZ系列，E10U系列

【本文标签】：格雷希尔，GripSeal，电测试连接器，快速密封连接器
