螺纹密封测试接头

  • G35C-P大工差无损密封测试接头
  • G35C-P大工差无损密封测试接头
  • G35C-P大工差无损密封测试接头
  • G35C-P大工差无损密封测试接头
G35C-P大工差无损密封测试接头 G35C-P大工差无损密封测试接头 G35C-P大工差无损密封测试接头 G35C-P大工差无损密封测试接头

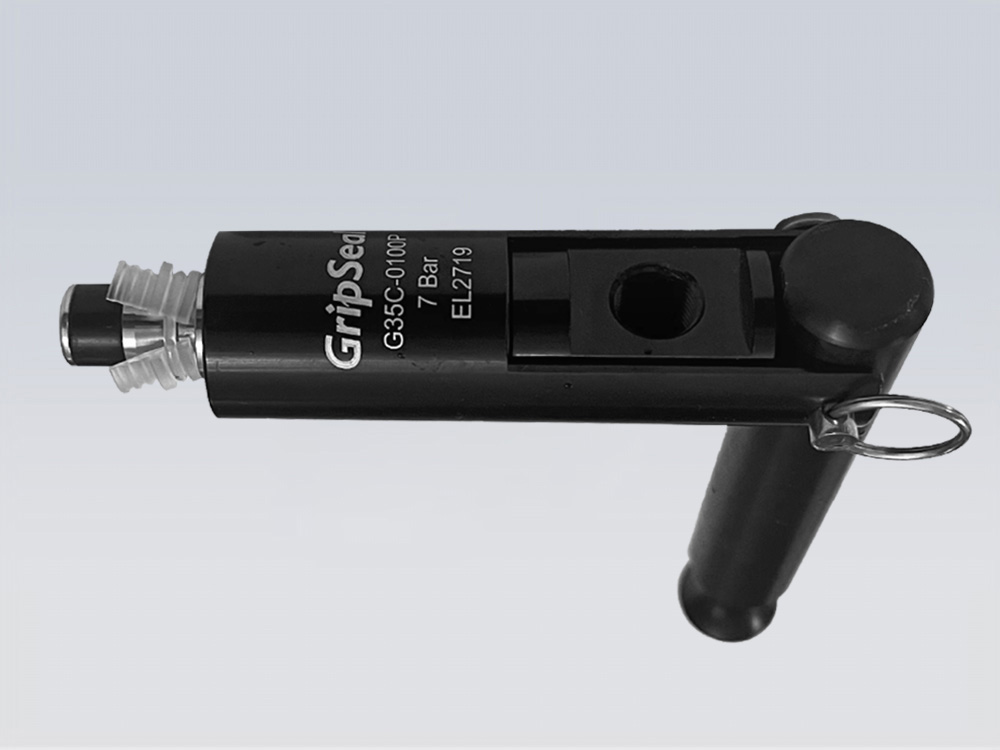

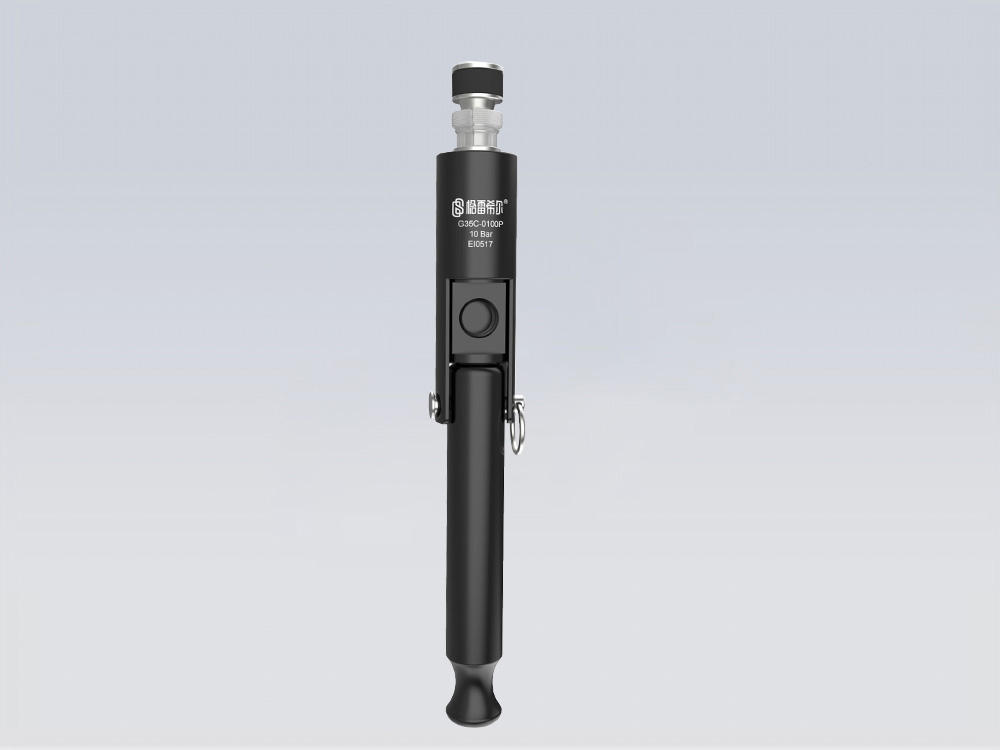

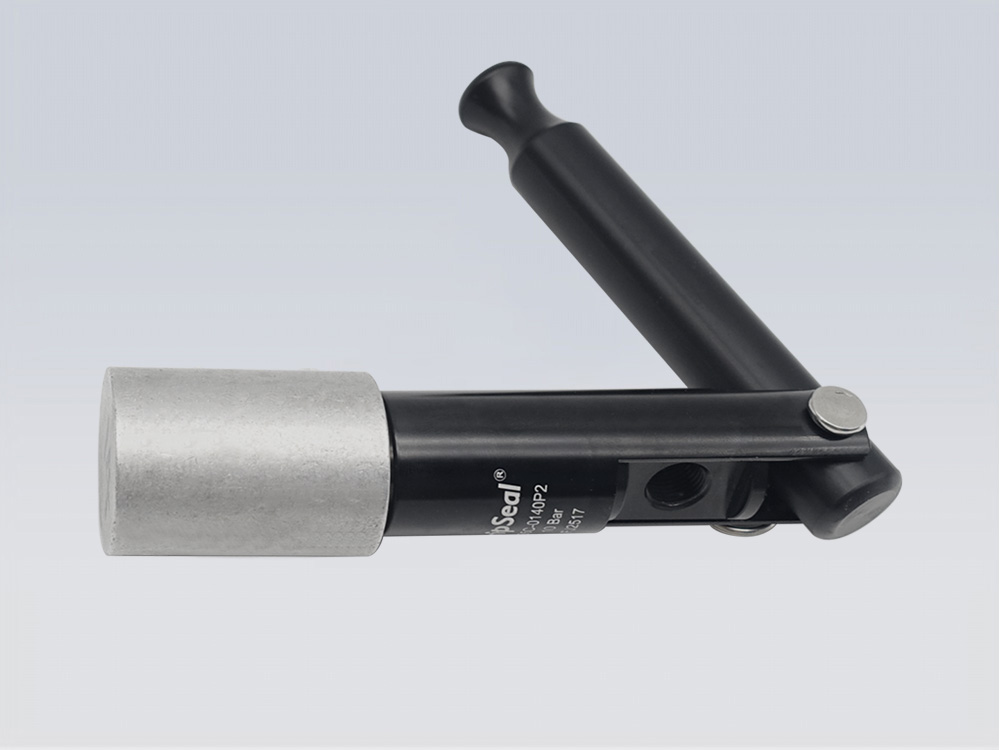

G35C-P大公差无损密封测试接头

    密封方式:外卡式

    密封范围:9.8-mm~25.5mm

    产品分类:螺纹密封测试接头

    产品描述:G35C-P系列密封测试接头,前端保留开模定制的圆柱形密封圈设计,可适应较大的公差范围···

  • 在线订购

G35C-P系列是在G35C基础上的延伸系列,前端保留开模定制的圆柱形密封圈设计,可适应较大的公差范围,后端采用高强度工程塑料爪牙锁紧方案,增加耐压的同时解决软性材料的划伤问题,密封压力可达7bar,能适应绝大多数气压检漏测试的场合。


密封连接方案

Sealed Connection Scheme

格雷希尔快速接头

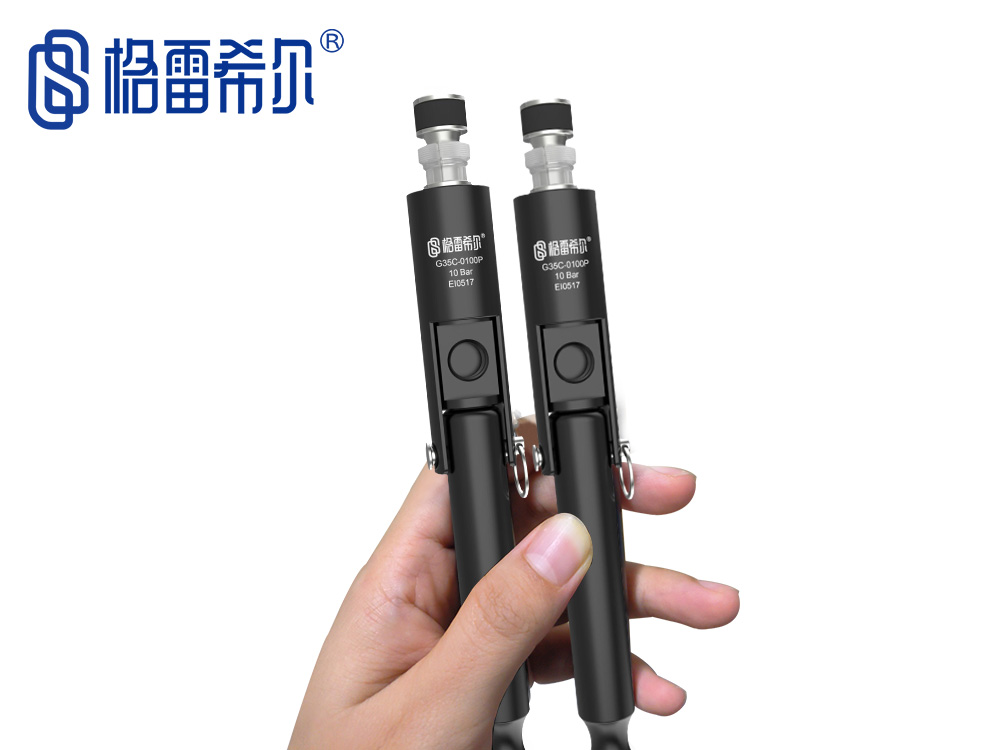

格雷希尔G35C-P系列内胀式中低压无损密封测试接头

&  大公差密封范围,中低压密封连接
&  适用尺寸大,一款产品可应对多个尺寸
&  开模定制柱形密封圈,密封可靠使用寿命长
&  铝合金主体轻便耐用,体积小巧降低操作强度
&  高强度工程塑料爪牙解决软性材料刮伤问题


产品特点

Product Features

GripSeal连接器

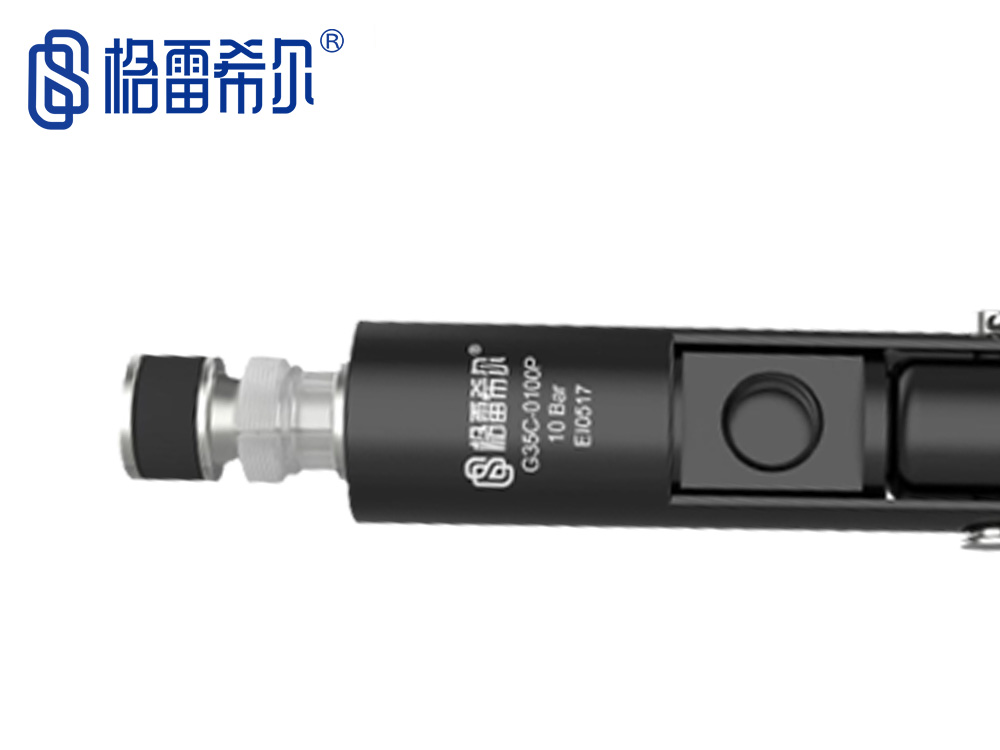

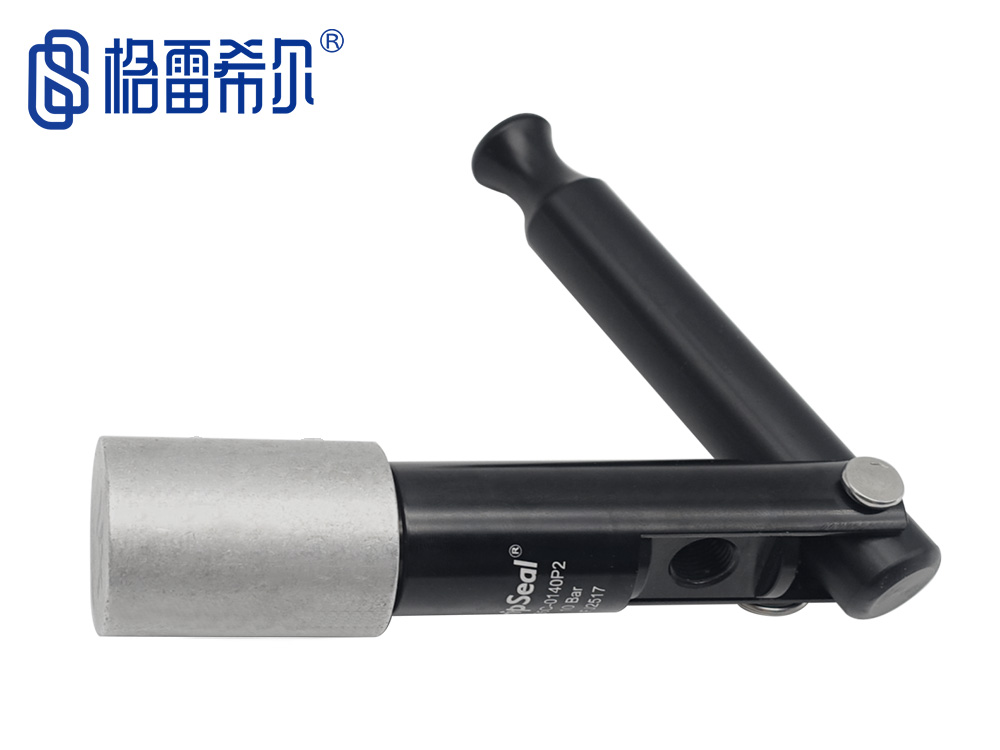

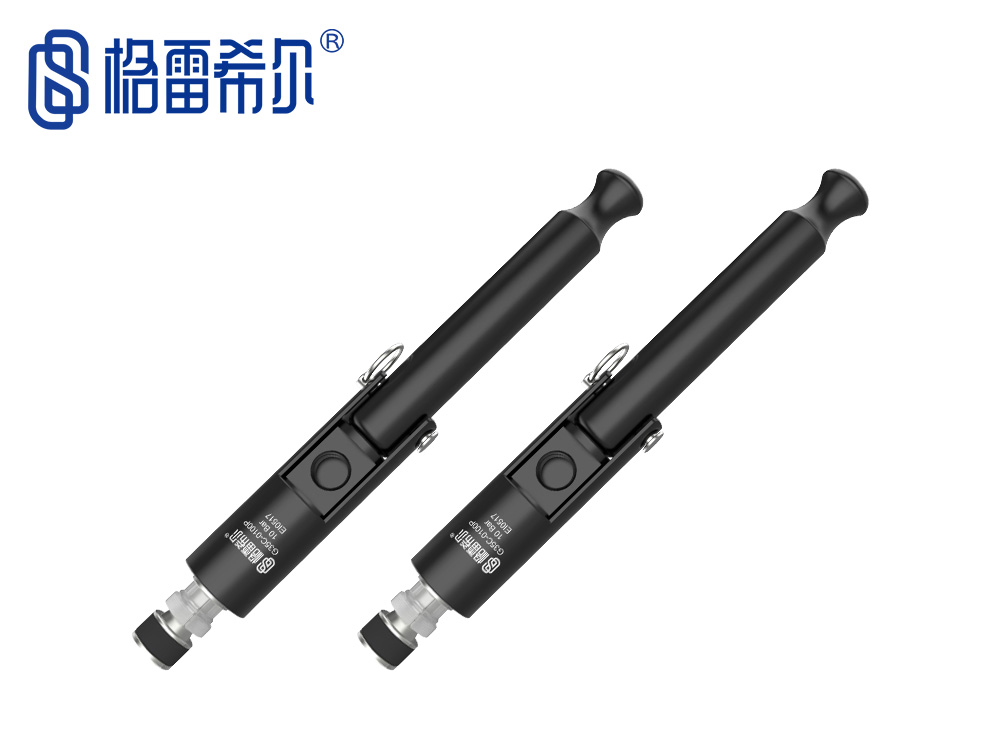

格雷希尔G35C-P系列特点

格雷希尔G35C-P系列特点

格雷希尔G35C-P系列特点

格雷希尔G35C-P系列特点

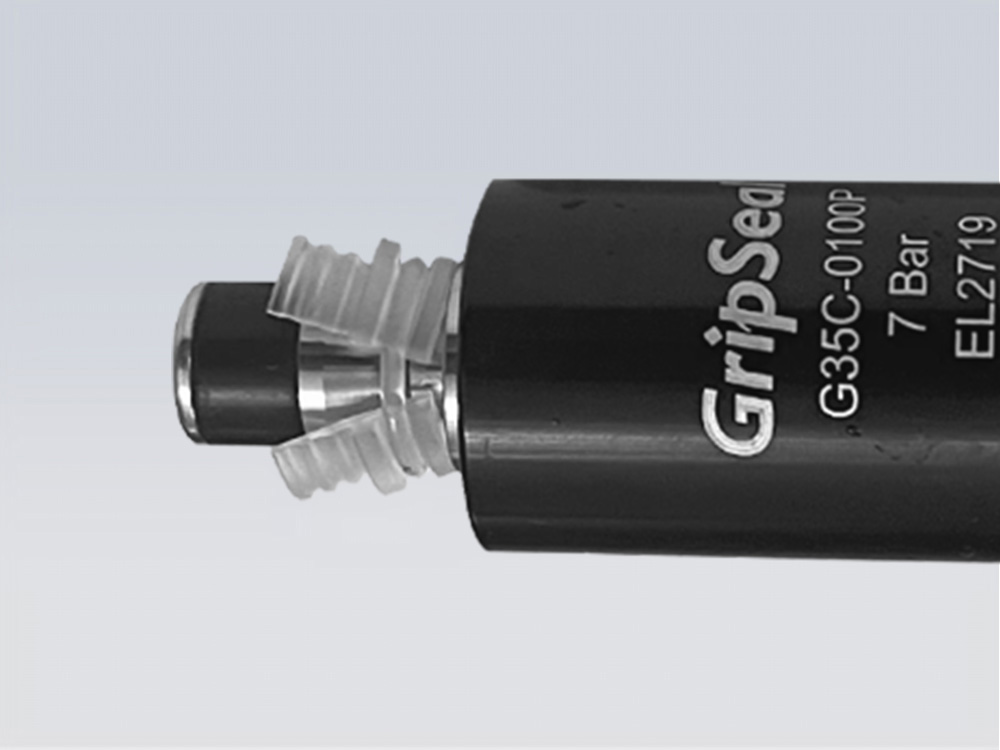

开模定制柱形密封圈,密封面积大,对公差容忍度高高强度工程塑料锁紧卡爪能承受7Bar以内的中低压测试体积小巧,操作轻便降低操作者的劳动强度G1/8管螺纹流体孔,相关配件易得,实现通气与封堵的切换



规格与参数

Specifications and Parameters

GripSeal连接器

&  操作压力:从真空到7Bar

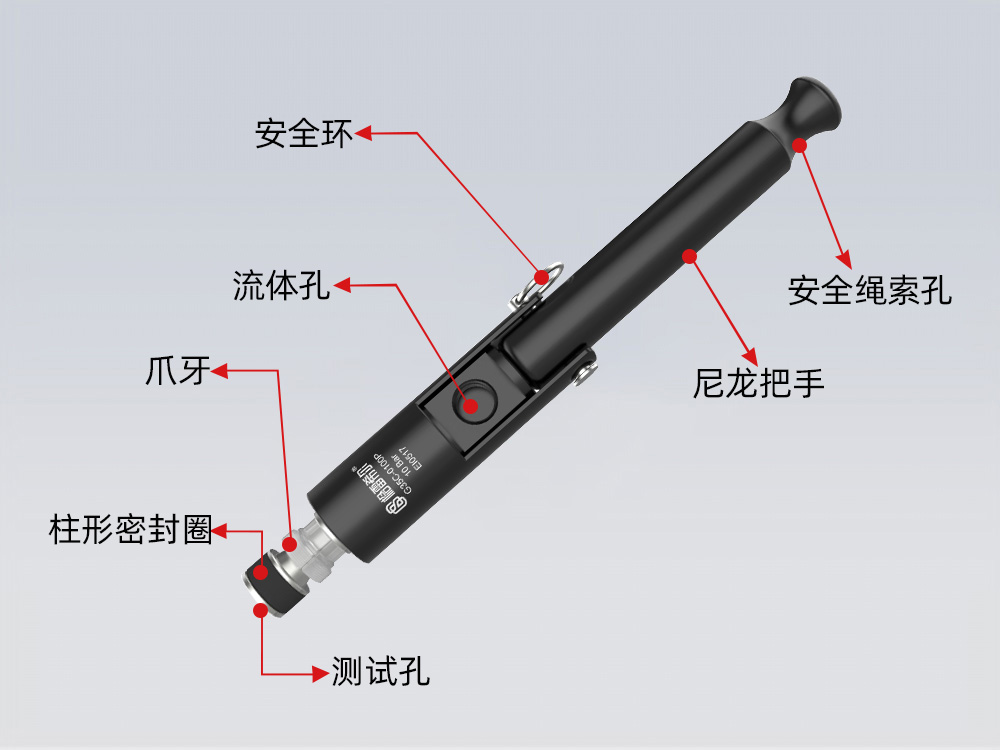

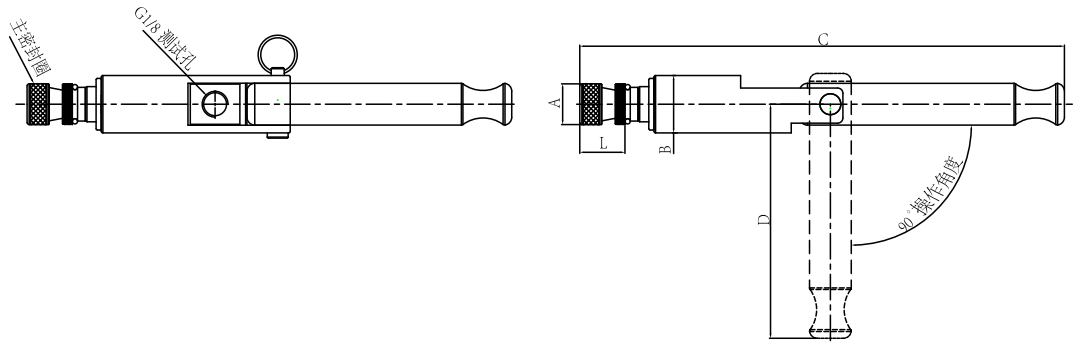

格雷希尔G35C-P系列产品剖析图

&  密封范围:9.8-mm~25.5mm
&  流量接口:G1/8螺纹孔
&  主体材料:铝合金/不锈钢/尼龙
&  密封圈:氯丁橡胶
&  内密封圈:丁腈橡胶
&  操作温度:-20℃至120℃


操作方式

Operating Mode

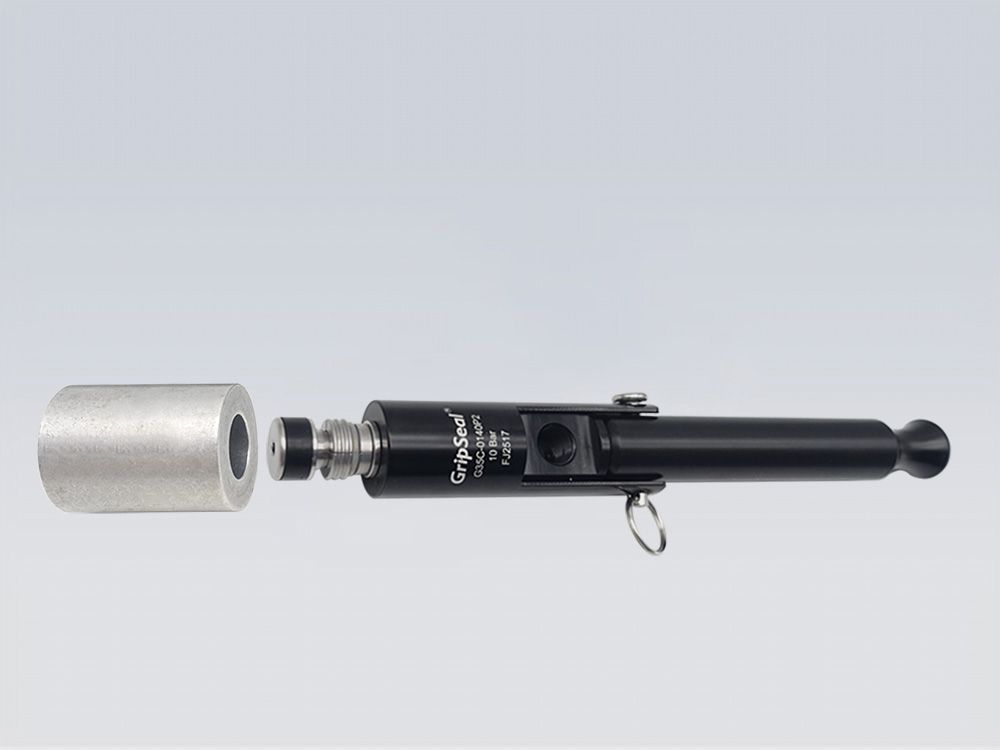

操作步骤1操作步骤2
第一步:将连接器对准测试管件内部第二步:扳动把手,此时测试管件被连接器爪牙锁紧,完成密封


规格型号表

Specification and Model Table

格雷希尔

格雷希尔G35C-P系列规格型号表

产品型号密封尺寸A流量通径尺寸B尺寸C尺寸L压力/主体材质密封圈材质密封圈型号
G35C-0100P9.8-10.5
2.8mm
22mm
181
16mm
7Bar/铝合金丁腈橡胶

SG35C0100P
G35C-0110P
10.8-11.5
SG35C0110P
G35C-0120P
11.8-12.5
SG35C0120P
G35C-0130P12.8-13.5
SG35C0130P
G35C-0140P
13.8-14.5
SG35C0140P
G35C-1150P14.8-15.5
4.3mm
196
19mm
SG35C1150P
G35C-1160P
15.8-16.5
SG35C1160P
G35C-1170P
16.8-17.5
SG35C1170P
G35C-1180P17.8-18.5
SG35C1180P
G35C-1190P18.8-19.5
SG35C1190P
G35C-1200P19.8-20.5
SG35C1200P
G35C-1210P20.8-21.5
SG35C1210P
G35C-1220P 21.8-22.5
SG35C1220P
G35C-1230P22.8-23.5
SG35C1230P
G35C-1240P23.8-24.5
SG35C1240P
G35C-1250P
24.8-25.5
SG35C1250P

格雷希尔G35C-P系列密封测试接头对于医疗级塑料接口、铜材料、铝材料等软性材料的管件接口提供最佳的手动内胀式无损密封连接方案,为用户提高了生产效率,改善了生产力,从而增加盈利。
