异形管密封测试接头

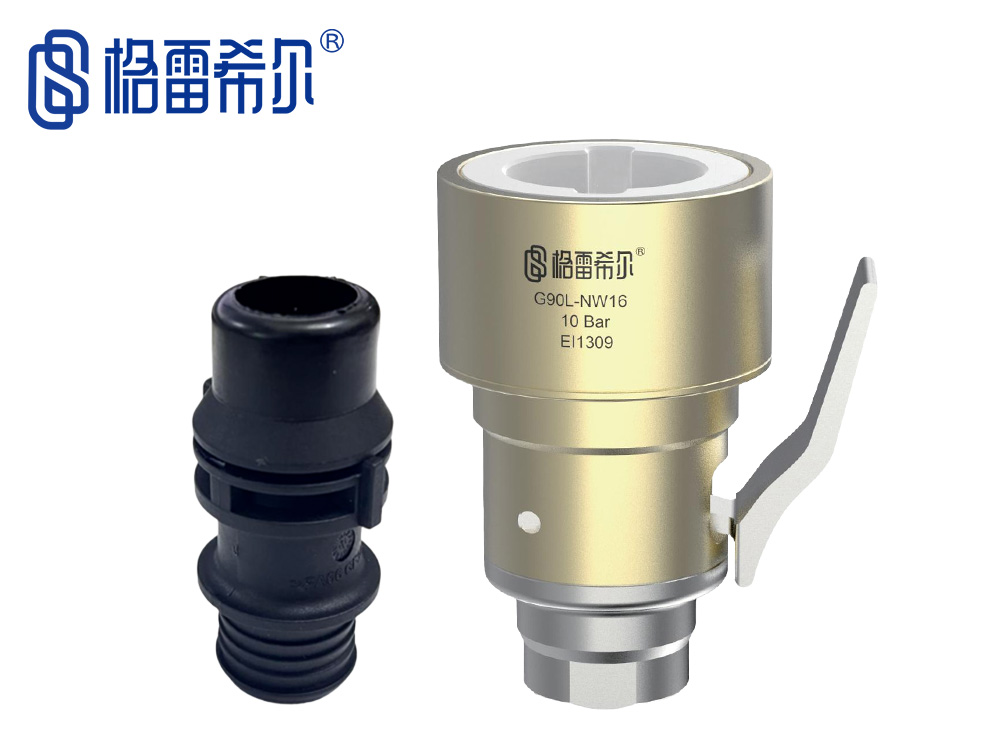

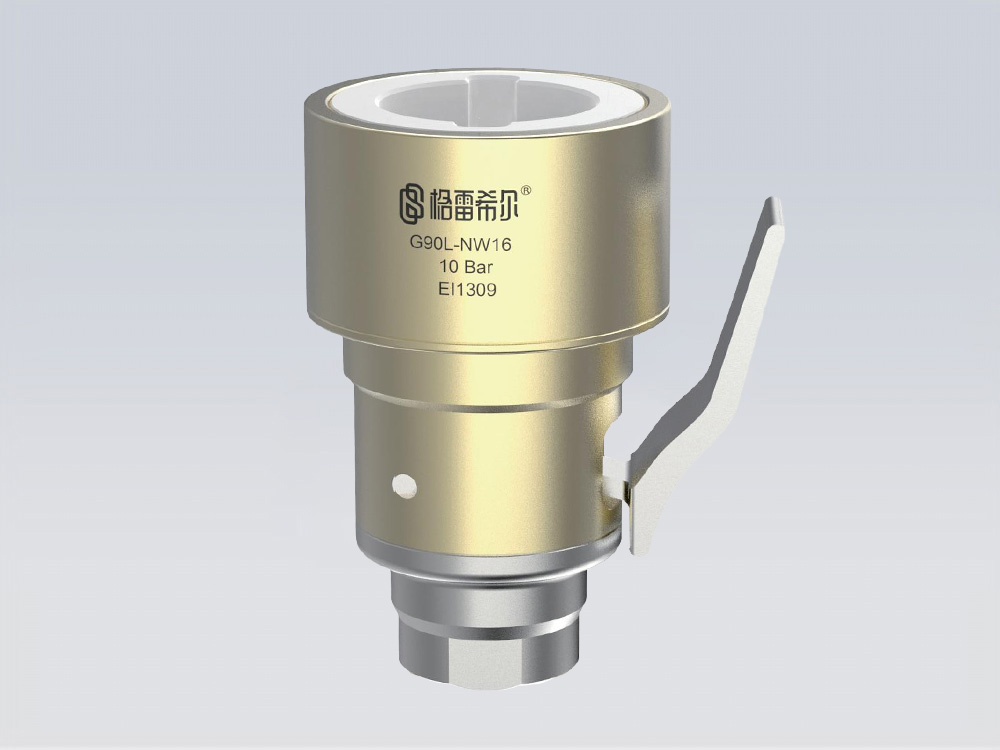

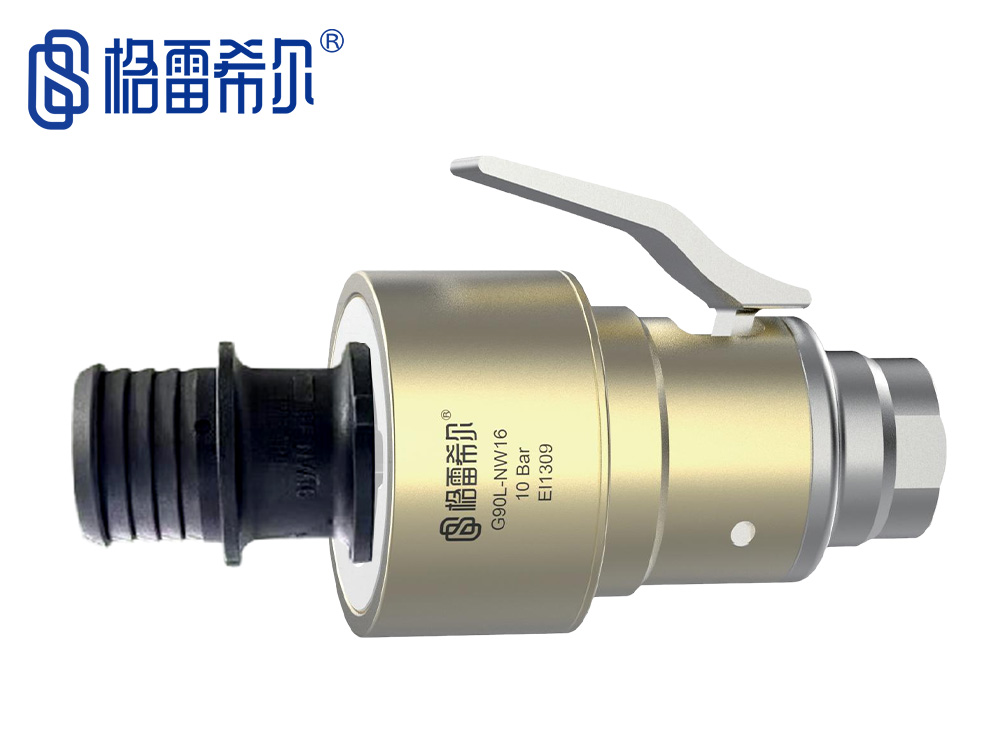

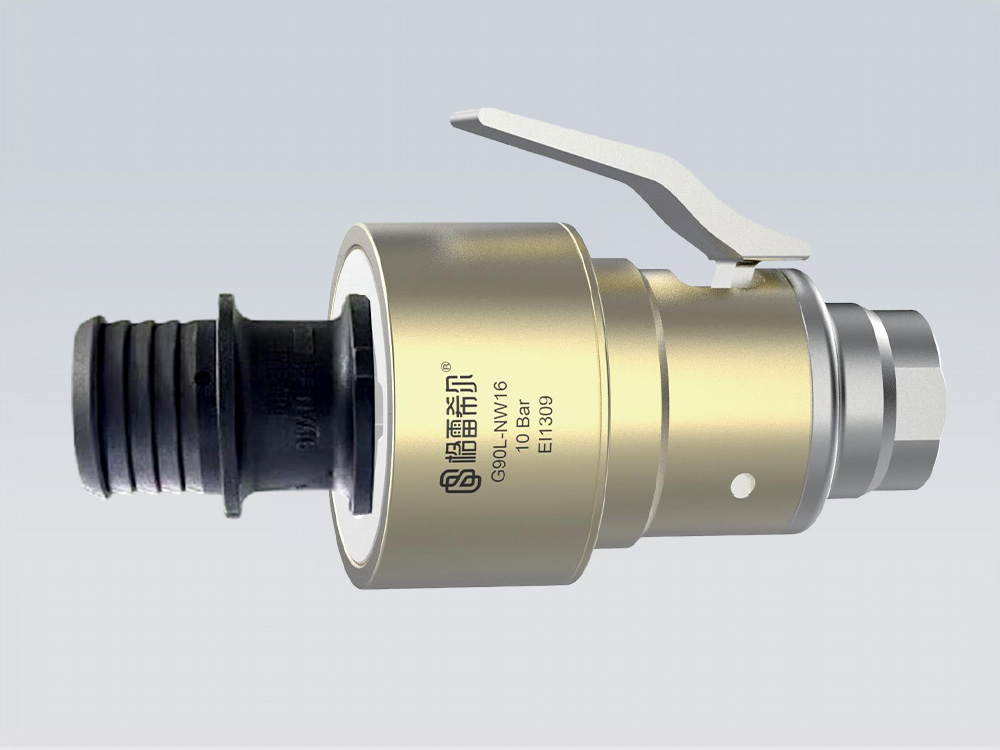

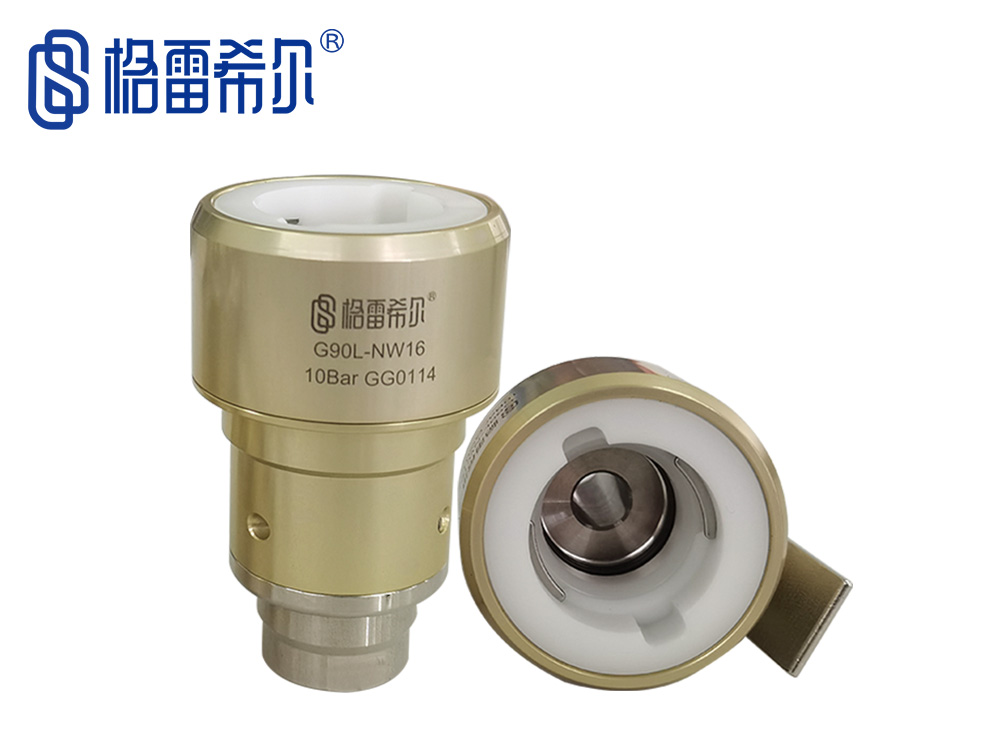

G90L-NW系列直通型密封测试接头

密封方式：外卡式

密封范围：10.4mm-38.5mm

产品分类：异形管密封测试接头

产品描述：G90L-NW系列主要针对汽车工业VDA标准接口冷却管路快速密封的一款接头，采用手柄按压式···

在线订购

G90L-NW系列密封测试接头，主要针对汽车工业VDA/NW冷却水管接口快速密封的一款接头，采用手柄按压式驱动，操作轻松对接到位，可封堵、充气、通液，满足10Bar承压测试的应用需求；并且此款密封测试接头内置工程防刮设计，对铝合金及塑料材质的产品外观，都能起到很好的无损防护效果。

密封连接方案

SEALING CONNECTION SCHEME

	& 卡槽式密封连接
	& 改善工作效率，降低生产成本
	& 无密封圈，没有耗材
	& 压杆式操作，减轻操作强度
	& 航空级铝合金材质，轻便坚固
	& 泄漏点少，密封等级高

产品特点

PRODUCT FEATURES

NW公头连接器的特点1

NW公头连接器的特点2

NW公头连接器的特点3

NW公头连接器的特点4

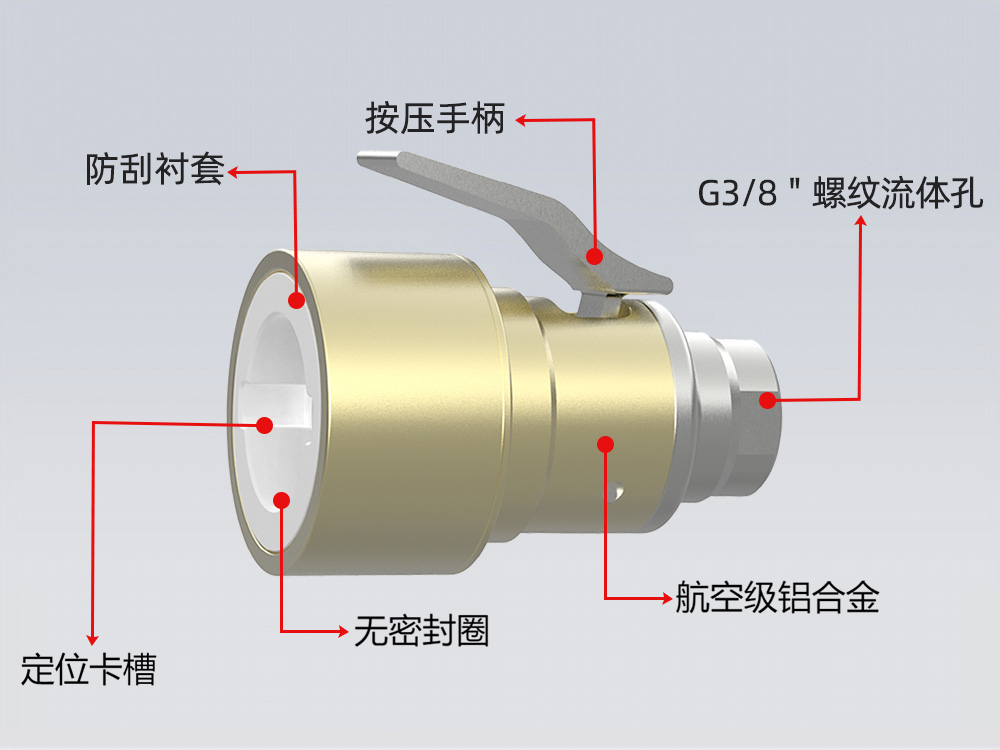

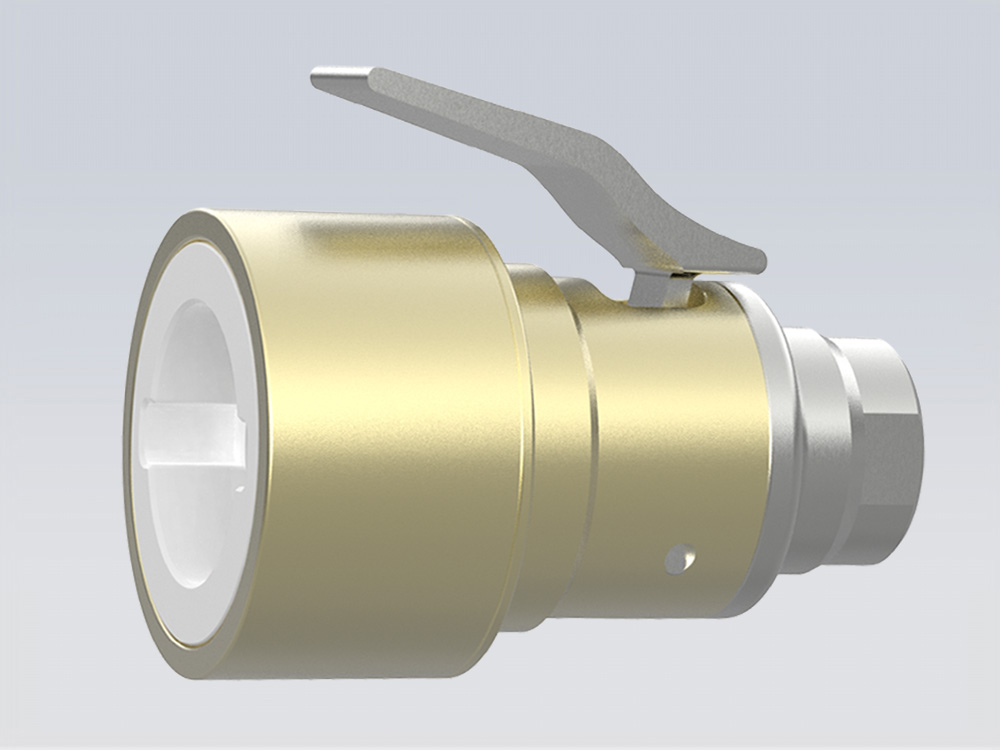

压杆式手柄：

利用杠杆原理减少操作力度，拇指操作，方便快捷

内置截至阀：

内部设有截止阀（可选），保证测试时的气密性和安全性

无密封圈设计：

利用VDA接口内部的密封圈挤压形成密封，维护0成本

适用于NW接口：

适用于VDA-NW规格接口的快速无损密封连接

产品参数

PRODUCT PARAMETERS

& 操作压力：从真空到10Bar
& 密封范围：10.4mm-38.5mm
& 流量接口：G3/8"
& 主体材料：航空级铝合金
& 操作温度：-20℃至120℃

操作方法

OPERATION METHOD

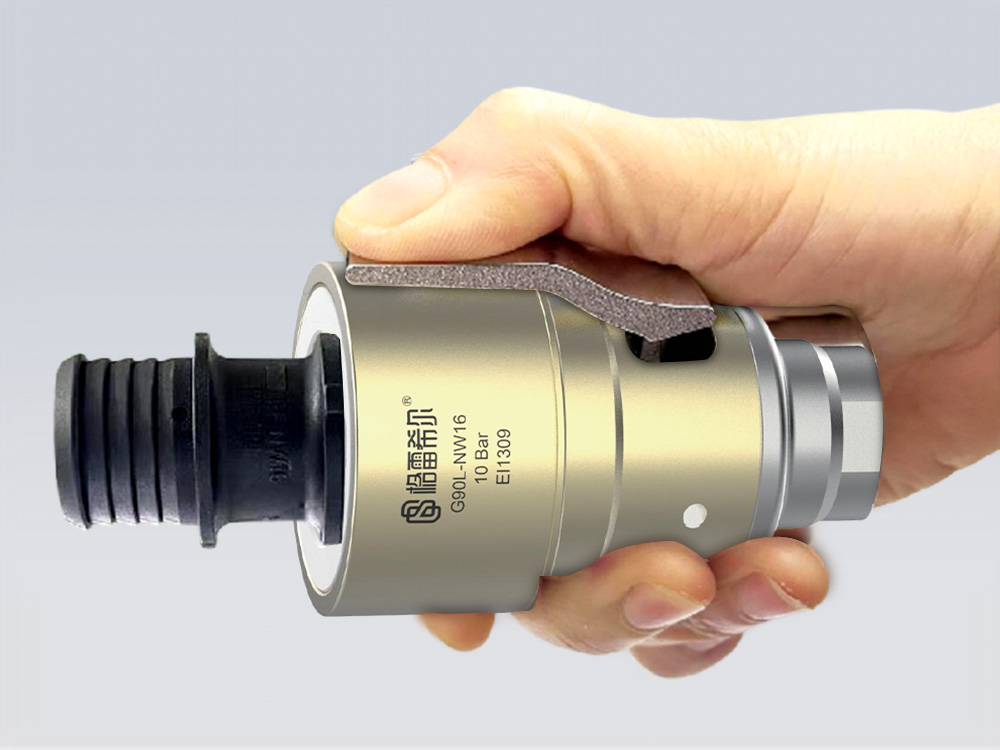

G90L-NW系列操作方式

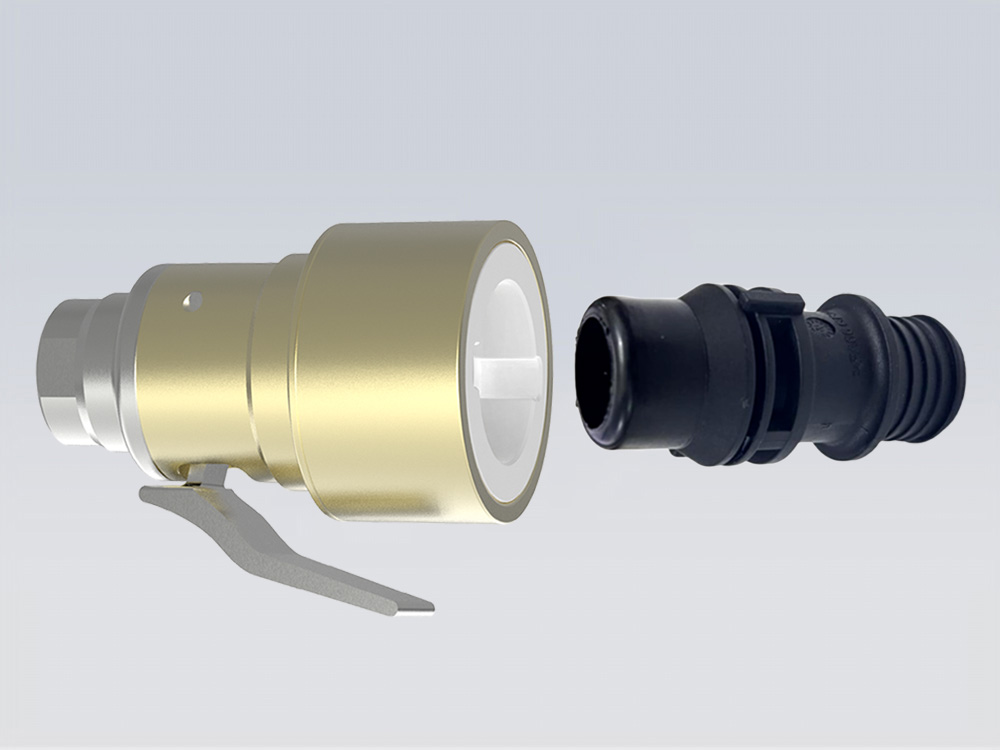

步骤1：

将密封测试接头对准VDA接口方向插入形成密封连接

步骤2：

测试完成后按压手柄即可轻松拔出密封测试接头

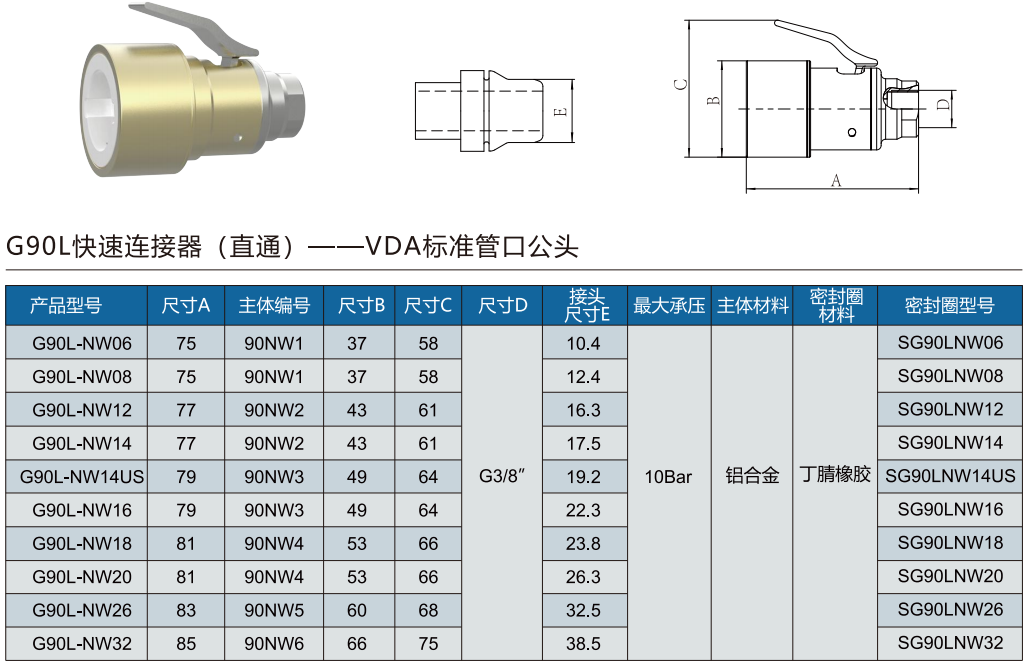

规格型号表

SPECIFCATION AND MODEL TABLE

G90L-NW系列规格选型表

格雷希尔G ripSeal密封测试接头深入多行业、领域应用，进行研发设计，积累了许多密封连接解决方案的经验。根据市场需求的判断，制定了上千种标准品快速接头的规格型号，大部分现货供应。产品主要有螺纹密封接头、冷却水管密封接头、直管密封测试接头、气瓶充装接头、新能源汽车测试接头等。坚持做好每一个快速连接器，成就客户测试效率的快速提升。还能根据客户实际应用场景，非标定制密封方案。解决行业密封难题，提高生产效率。

【相关产品】：G90L-NW系列，G90S-NW系列，G70-NW系列

【本文标签】：密封测试接头,格雷希尔,GripSeal,NW冷却水管接口,VDA管口
