异形管密封测试接头

  • VDA密封测试接头
  • G90R-NW系列密封接头
  • G90R-NW系列连接器
  • NW连接器
VDA密封测试接头 G90R-NW系列密封接头 G90R-NW系列连接器 NW连接器

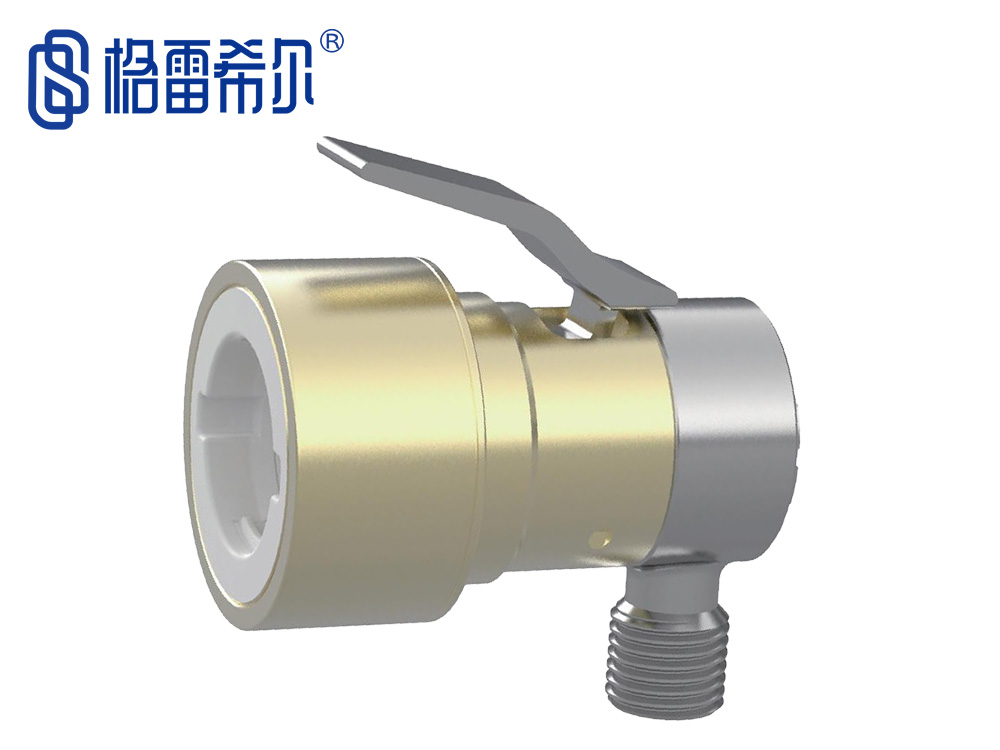

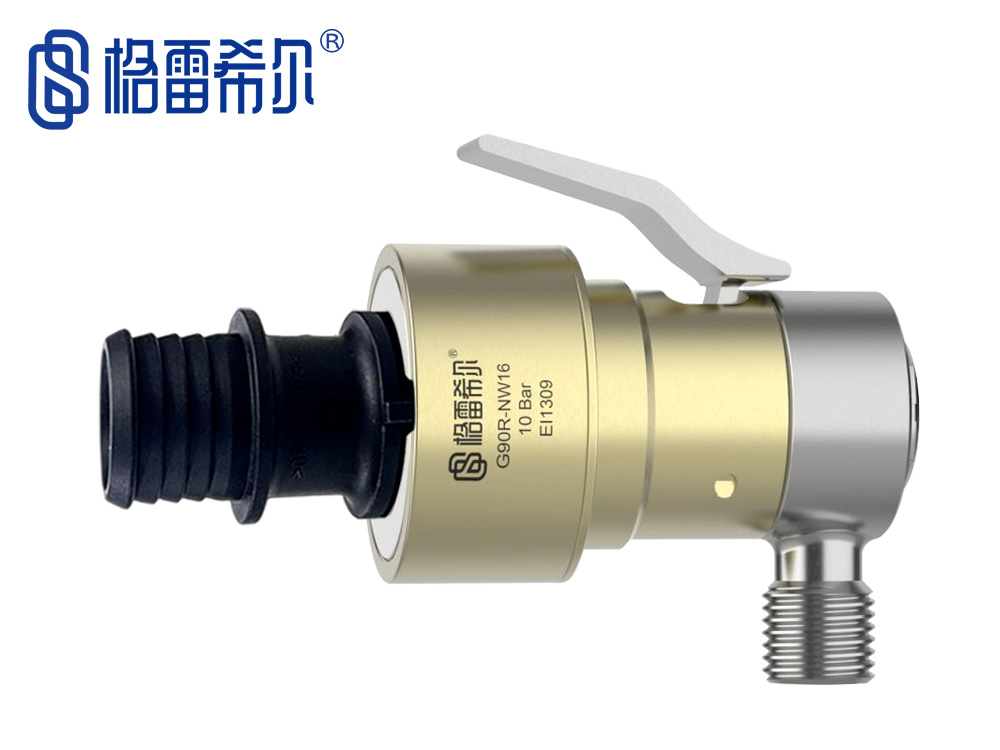

G90R-NW系列L型密封测试接头

    密封方式:外卡式

    密封范围:10.4mm-38.5mm

    产品分类:异形管密封测试接头

    产品描述:G90R-NW系列与G90L-NW系列都是针对汽车工业VDA标准管口快速密封的一款接头,两款接头的···

  • 在线订购

G90R-NW系列密封测试接头,适用于VDA-NW冷却水管接口的快速连接与断开尾部的L型流量孔可以360度旋转,使流量输入管免去缠绕的烦恼,可满足一些狭窄空间的应用



密封连接方案

Sealed Connection Scheme


G90R-NW系列L型密封测试接头

&  卡槽式密封连接
&  改善工作效率,降低生产成本
&  无密封圈,没有耗材
&  压杆式操作,减轻操作强度
&  航空级铝合金材质,轻便坚固
&  泄漏点少,密封等级高



产品特点

Product Features

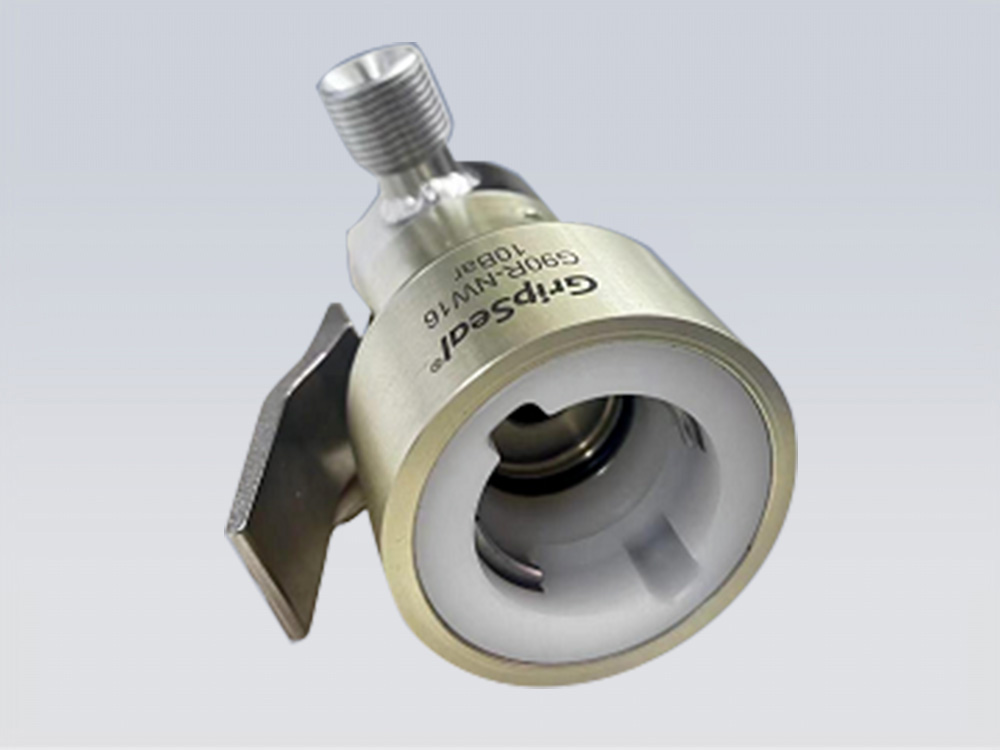

G90R-NW系列的特点1

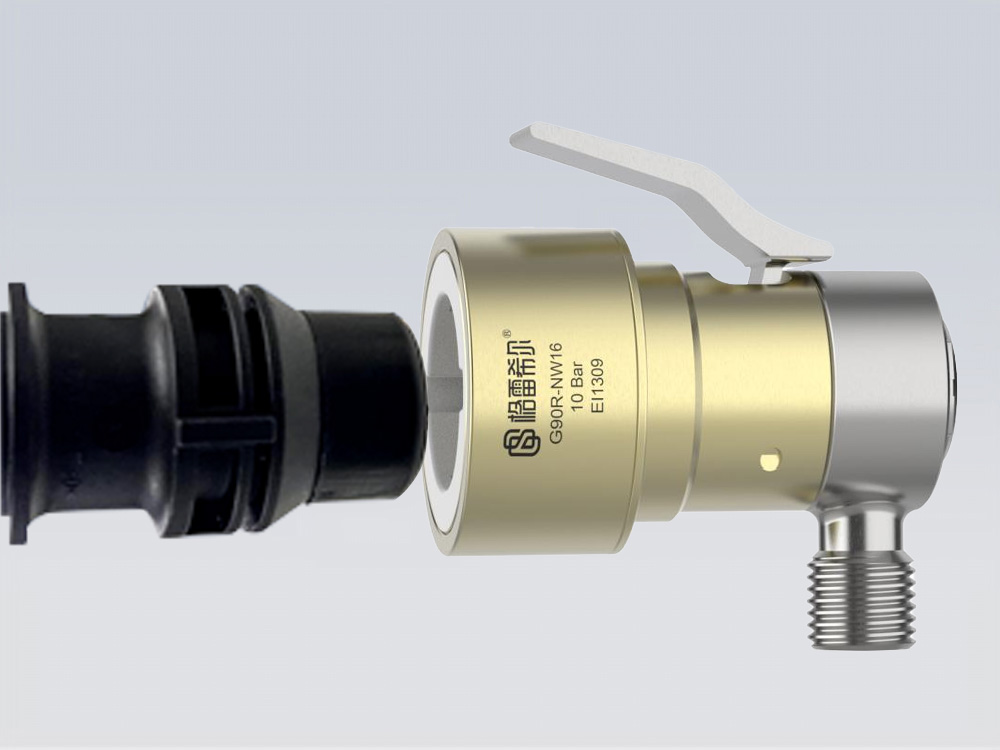

G90R-NW系列的特点2

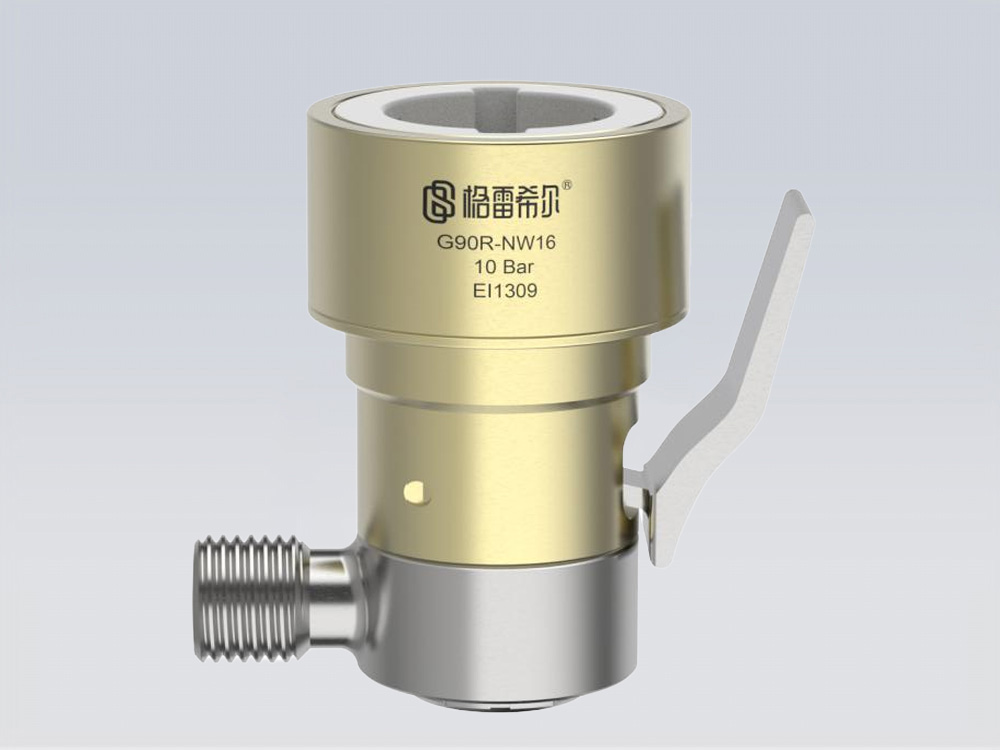

90R-NW系列的特点3

90R-NW系列的特点4

L型流体孔:

尾部可360°旋转,避免流量输入管的缠绕问题

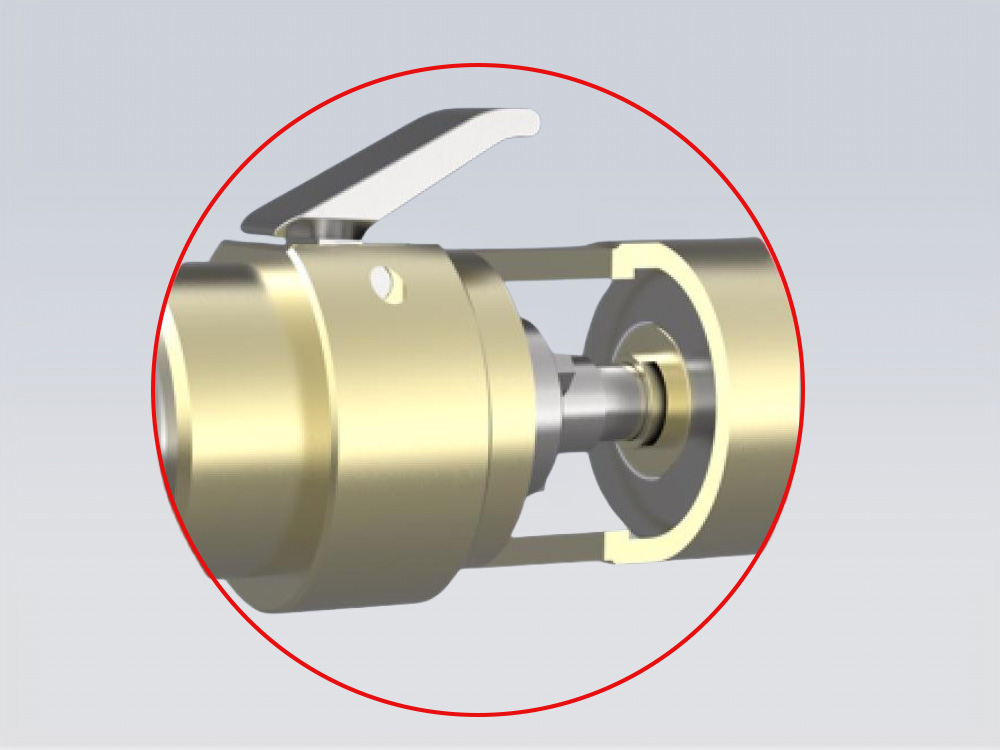

内置截至阀:

内部设有截止阀(可选),保证测试时的气密性和安全性

无密封圈设计:

利用VDA接口内部的密封圈挤压形成密封,维护0成本

适用于NW接口:

适用于VDA-NW规格接口的快速无损密封连接



规格与参数

Specifications and Parameters


& 操作压力:从真空到10Bar

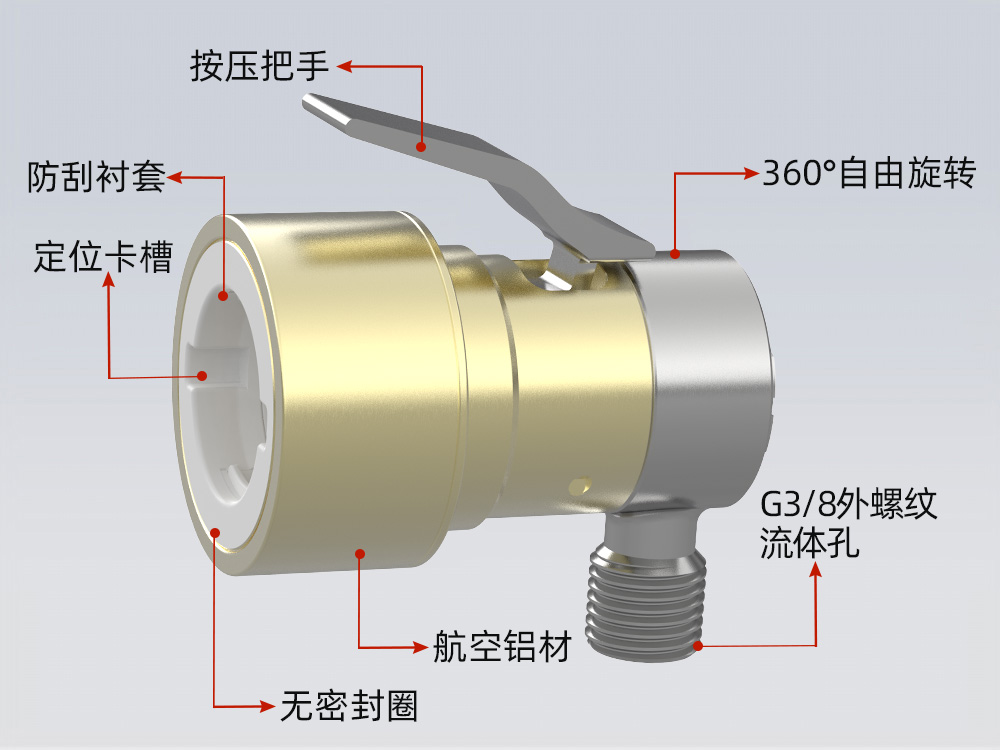

G90R-NW系列剖析图

& 密封范围:10.4mm-38.5mm
& 流量接口:G3/8"
主体材料:航空级铝合金
操作温度:-20℃至120℃



操作方式

Operating Mode

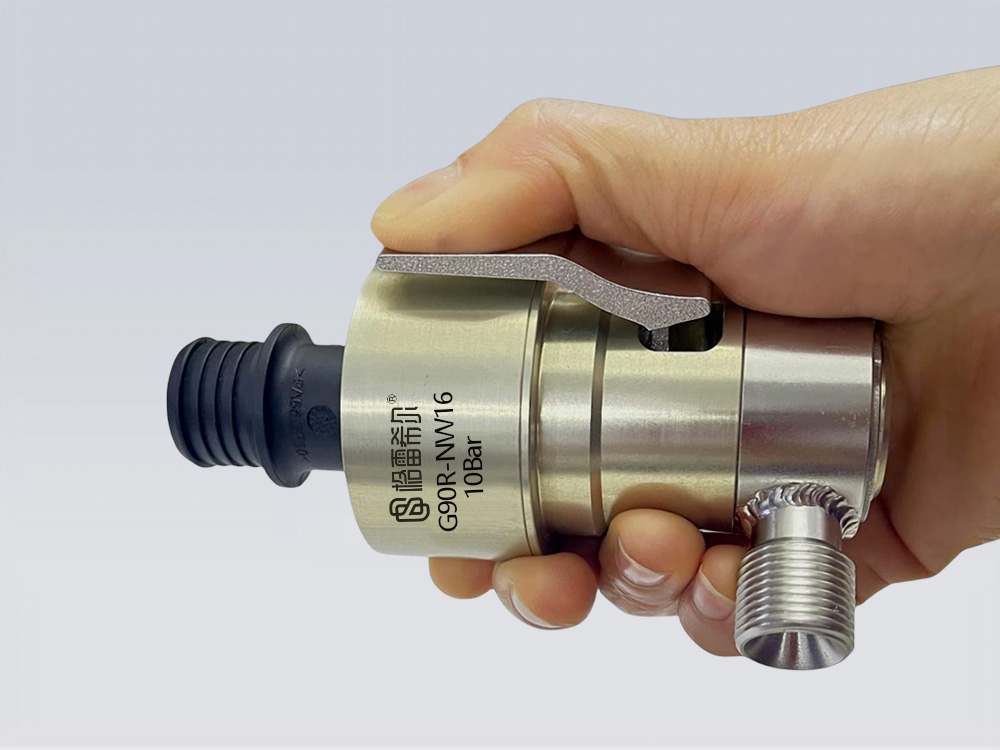

G90R-NW系列的操作方式

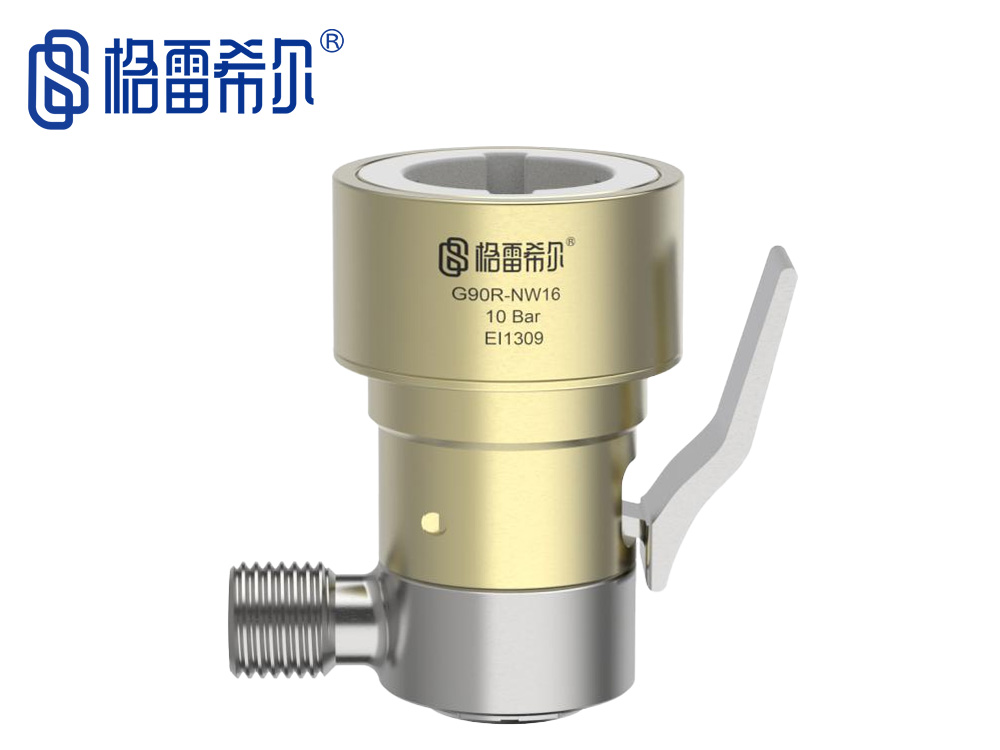

G90R-NW系列的操作方式

步骤1:

将密封测试接头对准VDA接口方向插入形成密封连接

步骤2:

测试完成后按压手柄即可轻松拔出密封测试接头



规格型号表

Specification and Model Table

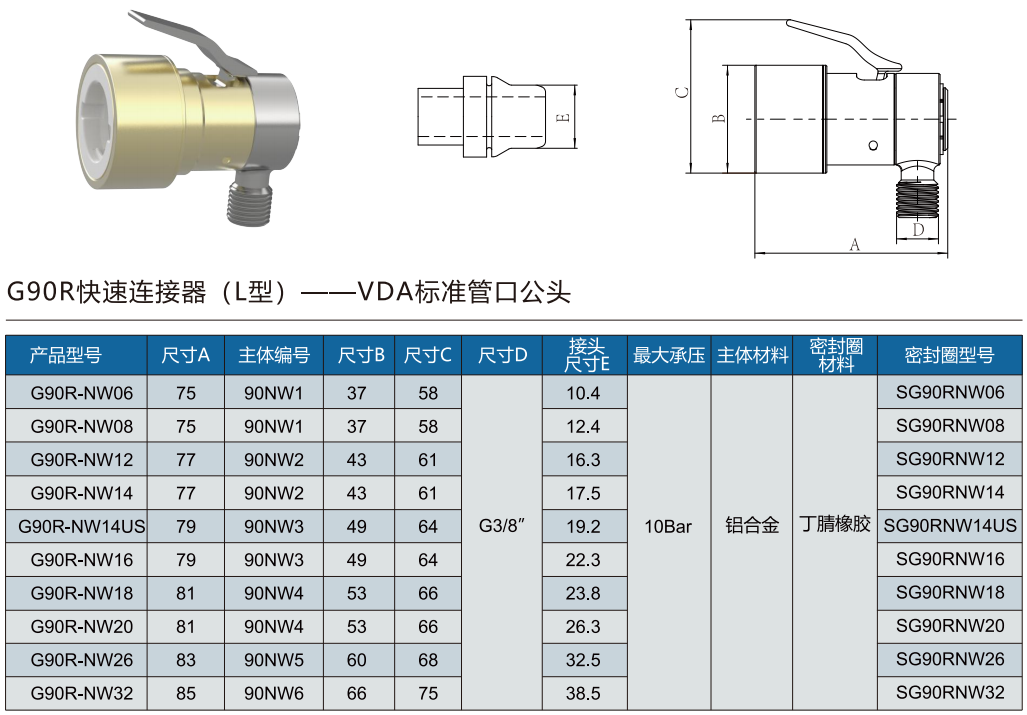

G90R-NW系列的规格选型表


格雷希尔GripSeal密封测试接头,深入多行业、领域应用,进行研发设计,积累了许多密封连接解决方案的经验。根据市场需求的判断,制定了上千种标准品快速接头的规格型号,大部分现货供应。产品主要有螺纹密封接头、冷却水管密封接头、直管密封测试接头、气瓶充装接头、新能源汽车测试接头等。坚持做好每一个快速连接器, 成就客户测试效率的快速提升。 还能根据客户实际应用场景,非标定制密封方案。解决行业密封难题,提高生产效率。


【相关产品】:G90L-NW系列,G90S-NW系列,G70-NW系列
