密封方式：自动化外包式智能感应
密封范围：2.5mm~38mm
产品分类：自动化密封测试接头

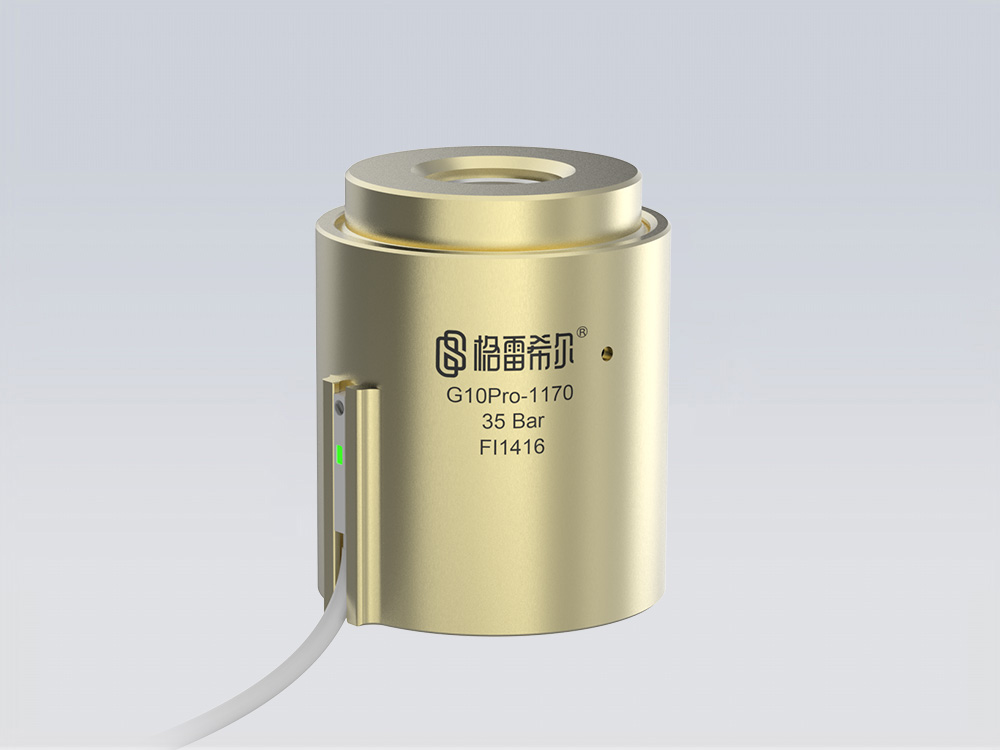

产品描述：格雷希尔G10Pro系列管外径密封测试接头相较于传统的G10系列，在外部挂载一个磁力传感器···

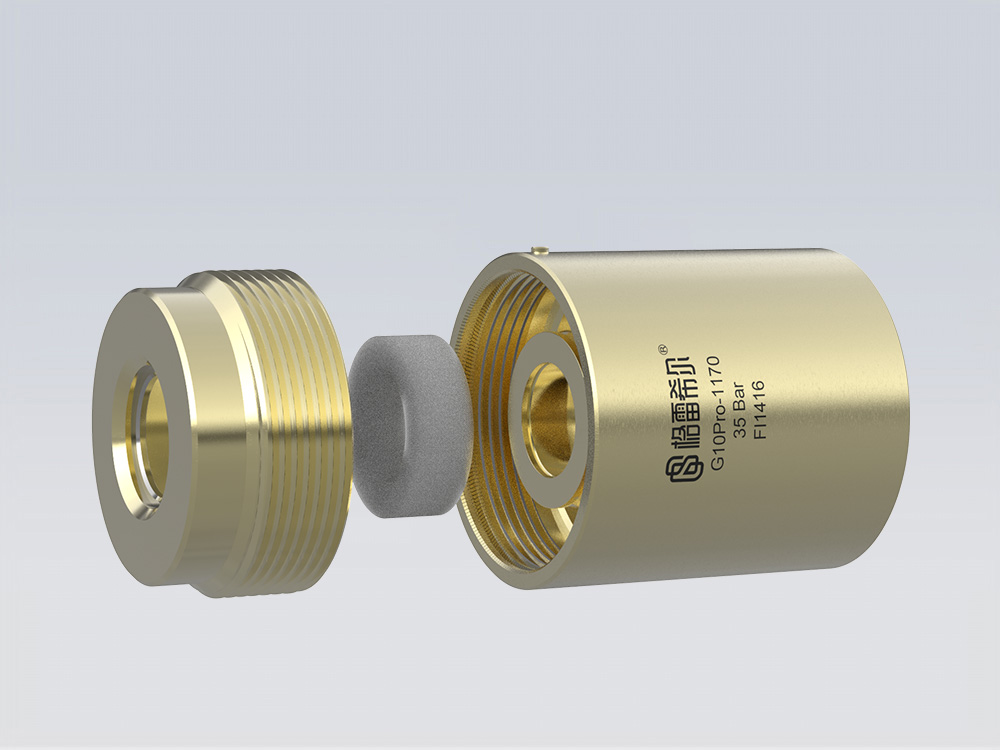

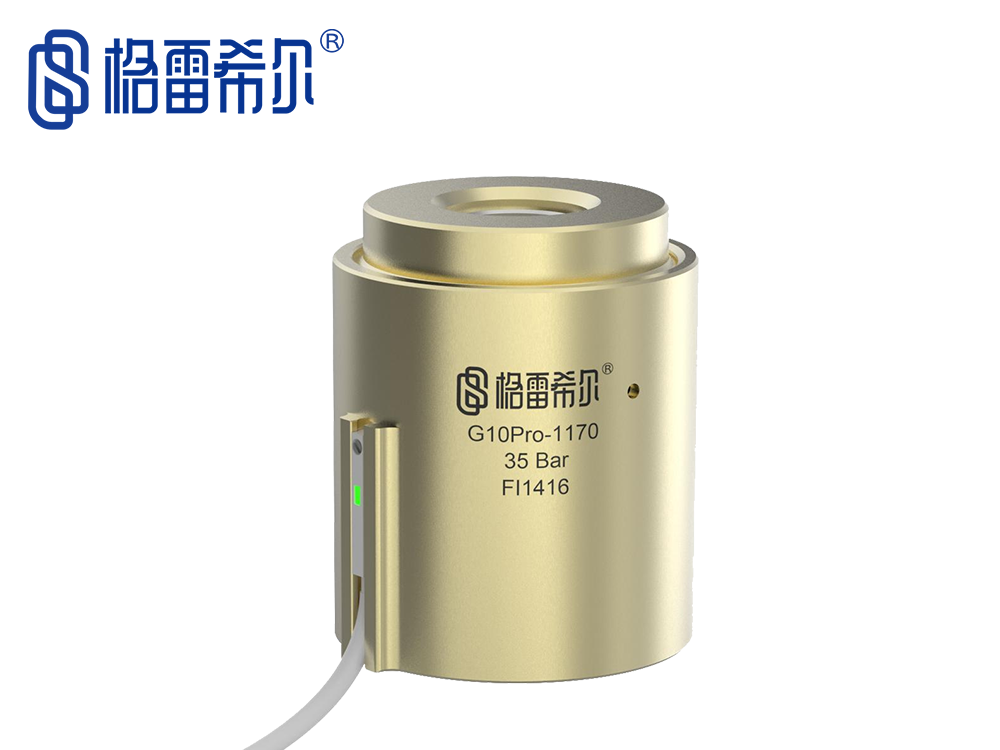

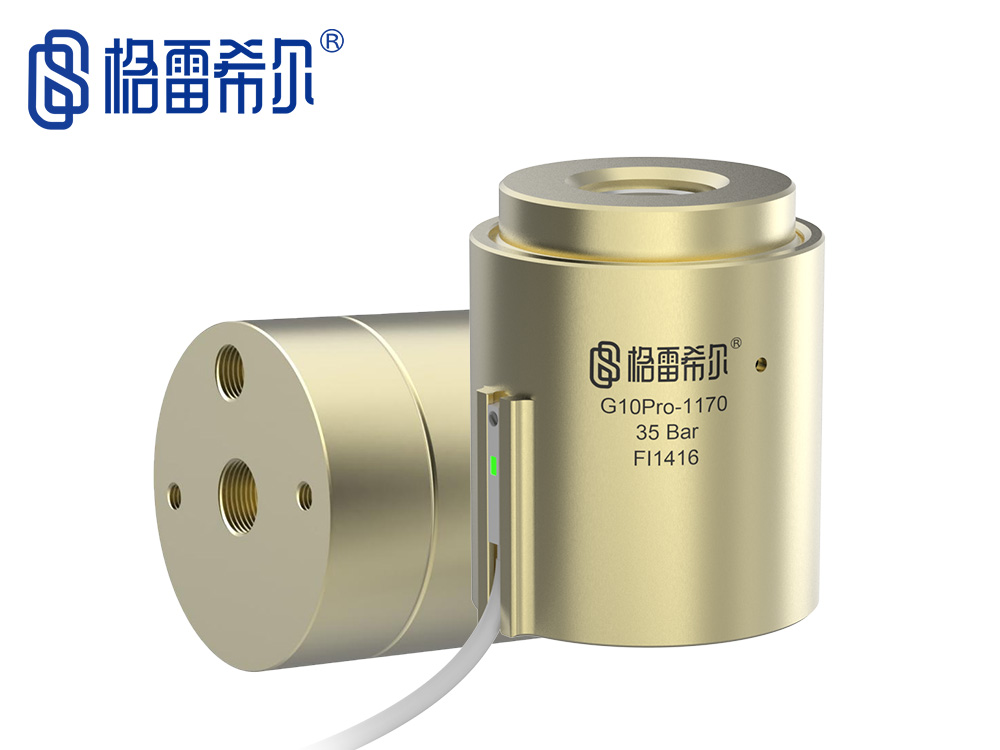

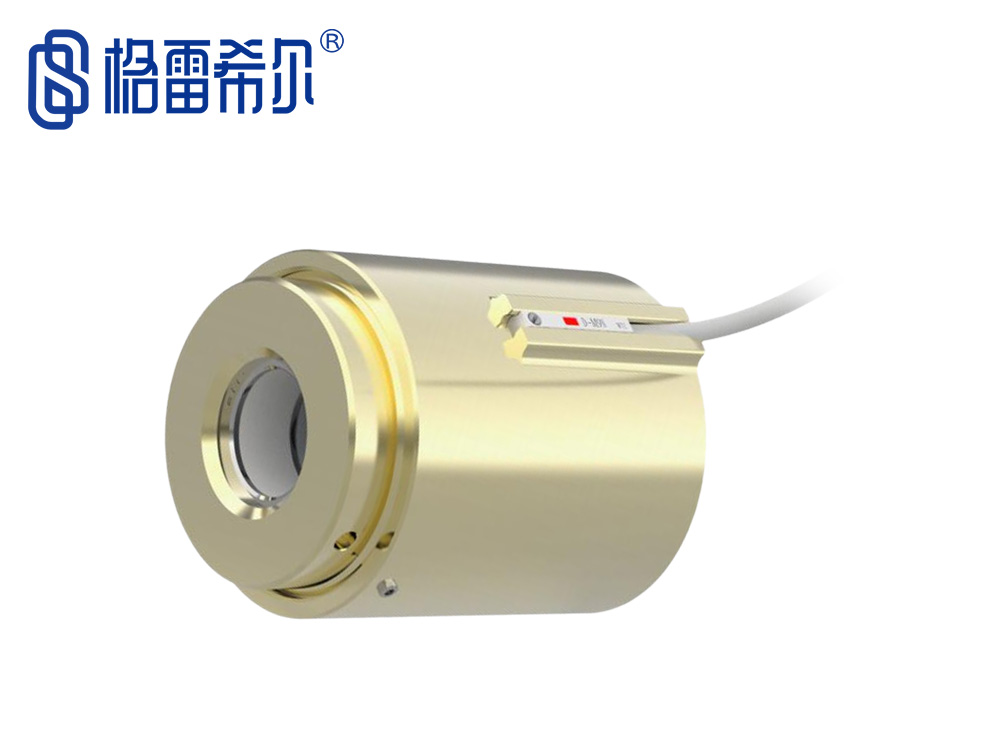

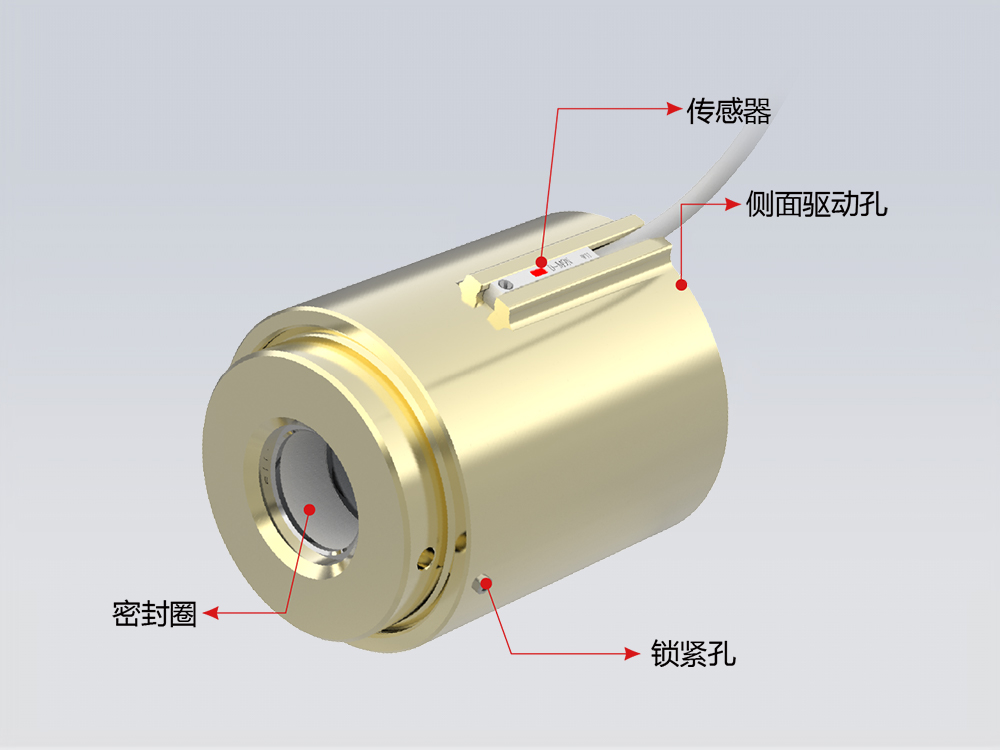

格雷希尔G10Pro系列管外径密封测试接头相较于传统的G10系列，在外部挂载一个磁力传感器，能更加精准的追踪接头的驱动情况，密封圈的膨胀情况，消除因密封不到位导致的错误连接，提高自动化检测效率。
自动化外径密封连接方案
Automatic outer diametr sealing connection scheme
| *通过设置传感器的位置，提前判断连接是否到位 |
| * 通过高集成自动化测试，最大化提升产量能力 | |
| * 消除因连接失败导致的浪费 | |
| * 改善整个测试工序的稳定 |
产品参数
Product parameters
| 操作压力：从真空到35Bar |
|
| 密封范围：2.5mm~38mm | |
| 插入尺寸：1、2号主体：15mm，3、4号主体：30mm | |
| 流量接口：G1/8, G1/4, G1/2螺纹孔 | |
主体材料：铝合金/不锈钢 | |

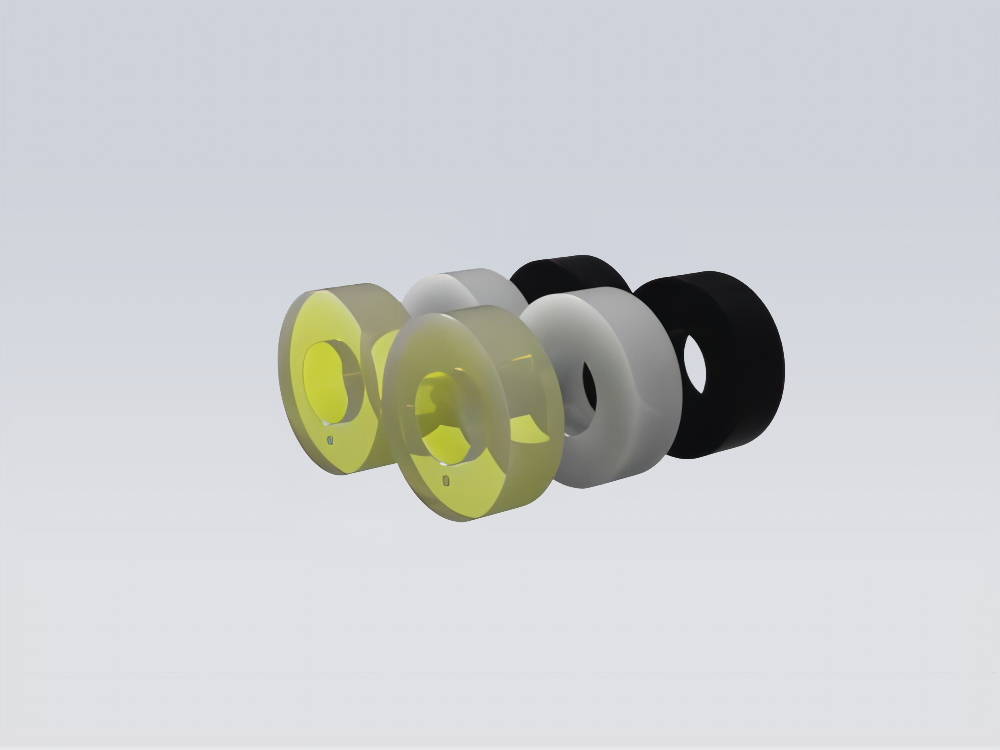

| 主密封圈：氯丁橡胶、硅橡胶、丁腈橡胶 | |
| 操作温度：-20℃至120℃ |
产品特点
Product features
|
|
|
|
|

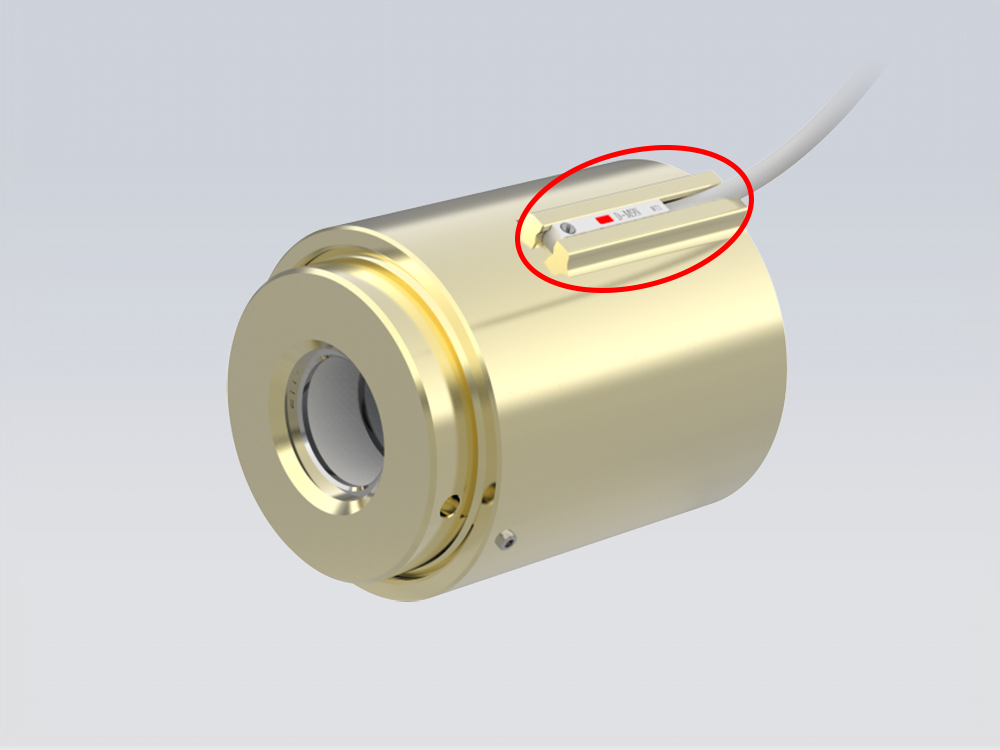

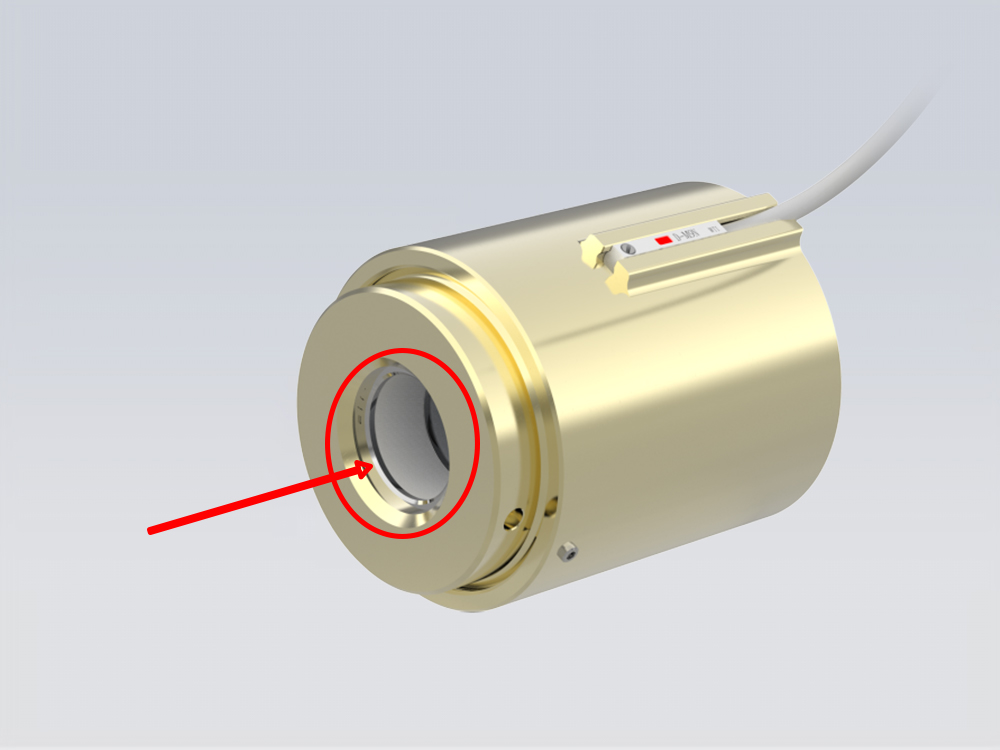

无损伤操作： 密封圈的夹紧接触，不会对产品外观造成 任何损伤 | 传感器反馈： 通过设置传感器的位置，实时反馈内部活 塞是否动作到位 | 日常保养： 维护简单，定期更换密封圈可有效延长接 头使用寿命 | 密封圈材料： 多种密封圈材料可选， 满足客户的特定需求 | 自动化操作： 效率更高，测试结果更稳定 |
操作方式
Operation mode
|
|
|
|

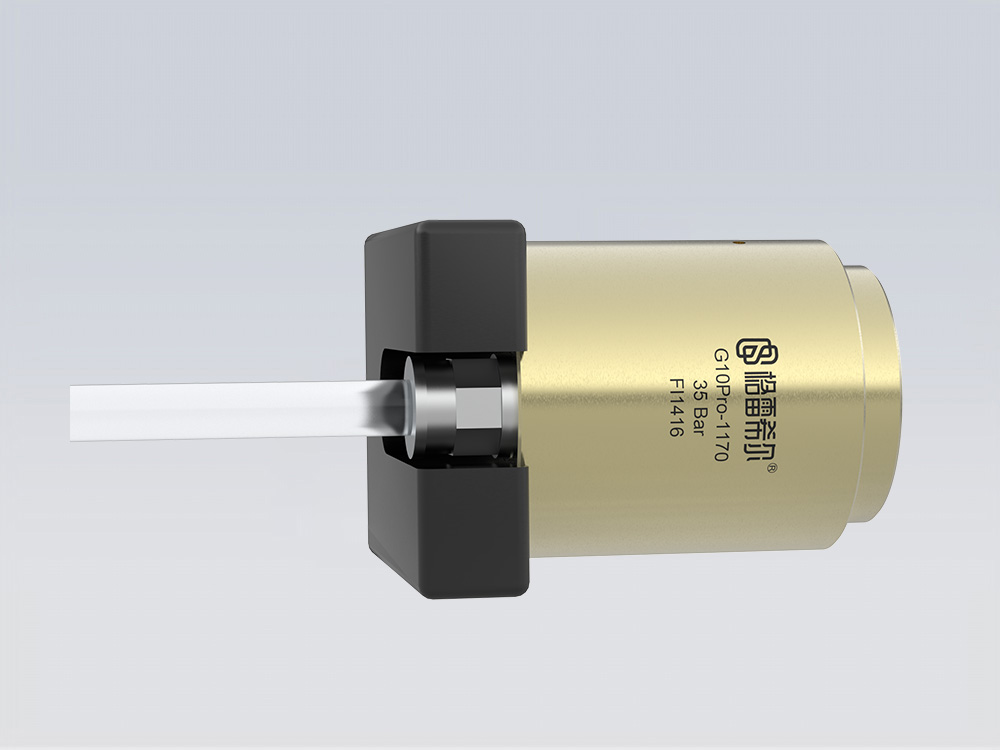

第一步： 将G10Pro固定到气缸夹具上，并连接好驱动接口和测试接口，并按照设置固定传感器。 | 第二步： 将测试件放置前端测试口，气缸推动接头密封位置，确保密封圈紧贴测试件的外壁 | 第三步： 从驱动孔给气使密封圈受挤压实现胀紧密封后传感灯亮起，此时可以充入测试介质开始测试。 | 第四步： 测试完成后给驱动接口泄压，传感器灯灭，气缸退回G10Pro连接器到初始位置，准备下一次的测试。 |
应用案例
Application cases
|
|
|
|
| 碳罐 | 医疗导管 | 电机控制器 | 散热器 |

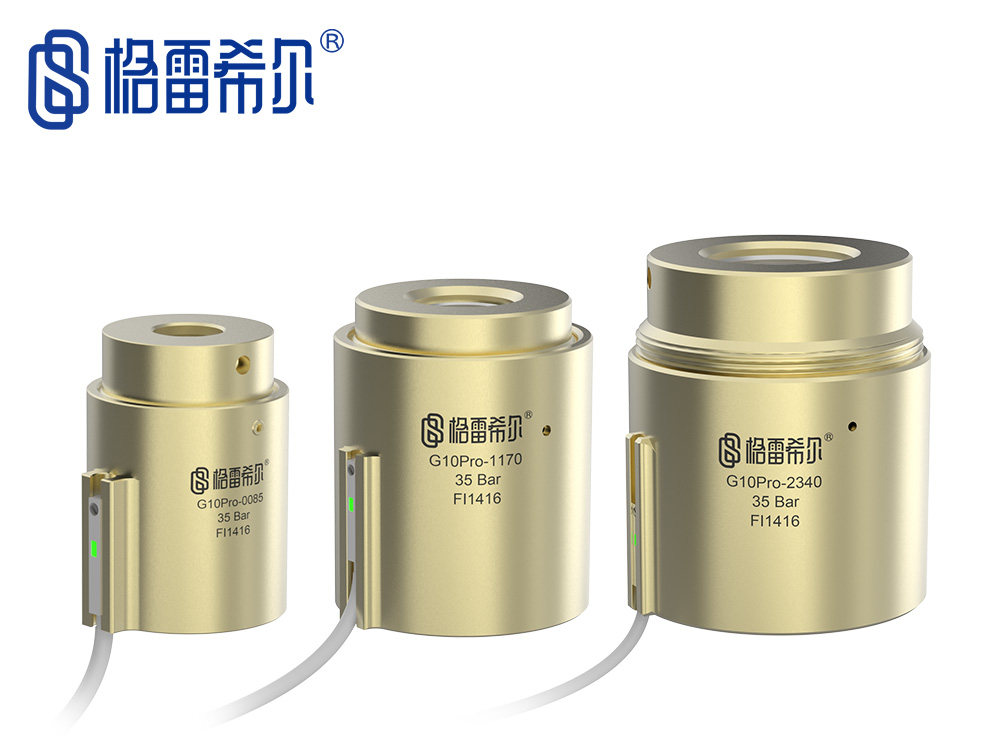

规格型号表
Specification and Model Table
更多规格型号请咨询格雷希尔GripSeal销售人员，除了常规的标准品外，还有强大的定制能力来满足客户复杂的管口快速密封连接，从手动快速连接到自动化，为客户测试过程提供稳定、可靠、快速地密封。
