自动化密封测试接头

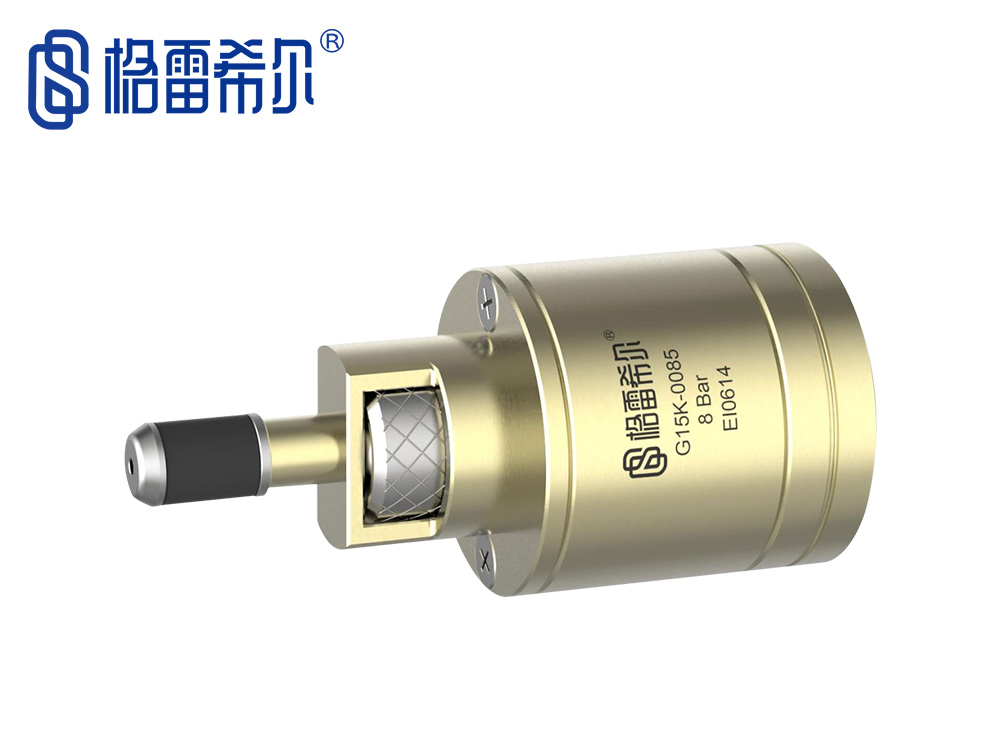

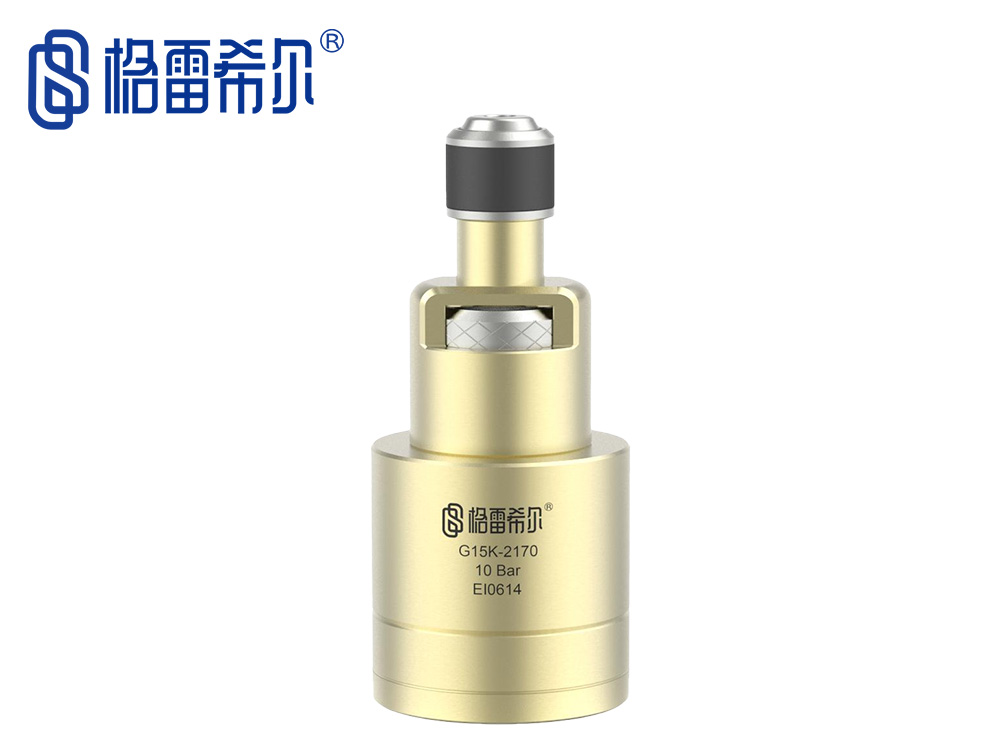

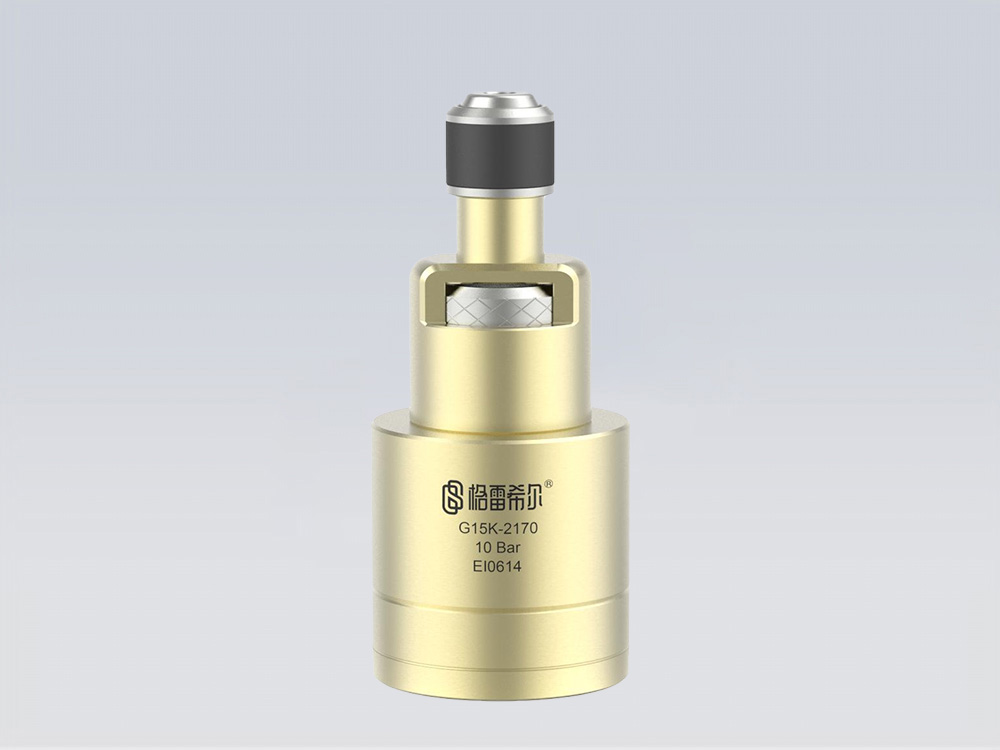

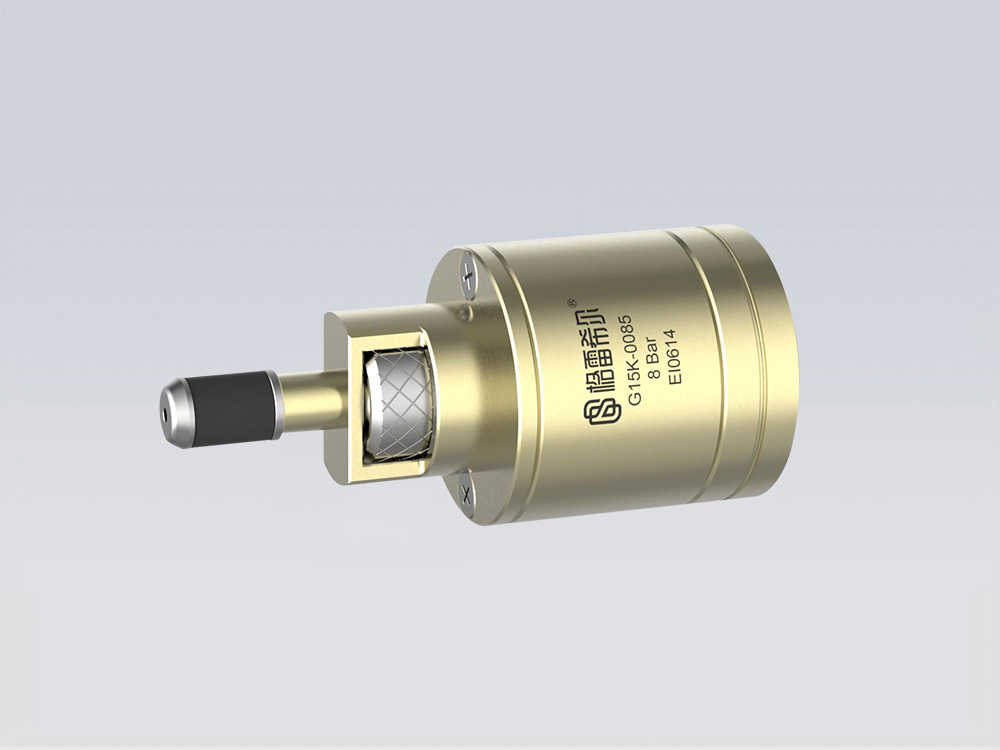

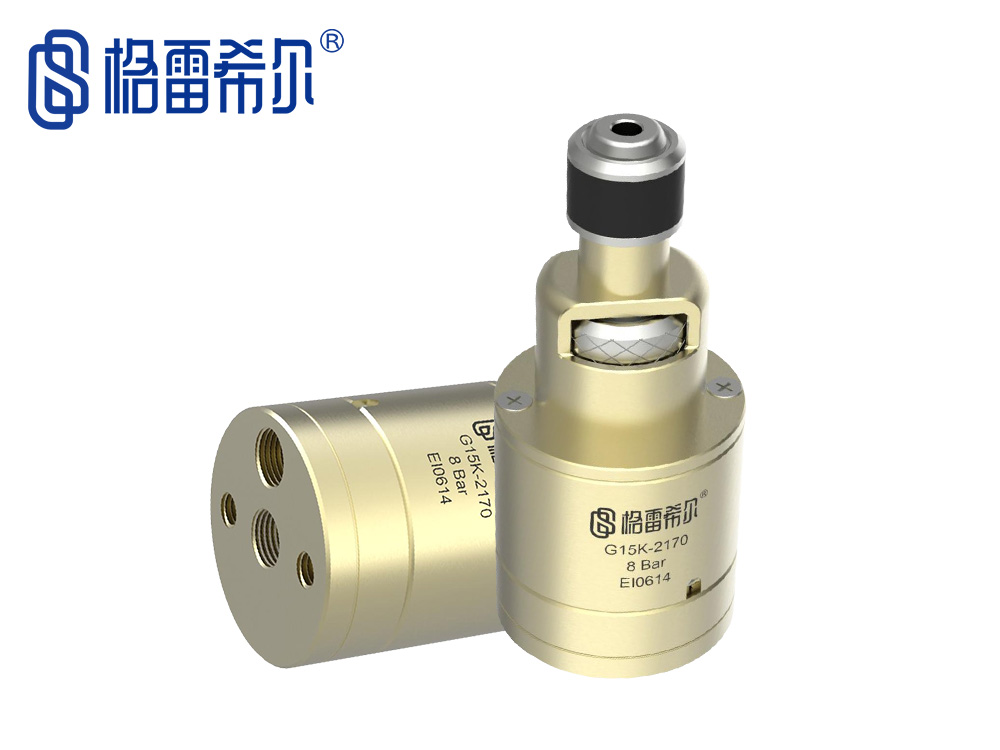

G15K 系列密封圈快速更换型密封测试接头

密封方式：内胀式

密封范围：8.5mm-35mm

产品分类：自动化密封测试接头

产品描述：G15K 系列内胀式气动密封测试接头，使用气压来胀紧密封圈，与几乎任何类型的连接口建立···

在线订购

G15K 系列内胀式气动密封测试接头，使用气压来胀紧密封圈，与几乎任何类型的连接口建立内部气密连接，非常适合高产量自动化生产测试，创新的使用了“快速维护技术”，无需拆解接头，即可快速更换密封圈，使接头维护时间大大缩短，有效提升生产量。

产品视频

Product Video

密封连接方案

SEALING CONNECTION SCHEME

	& 通过更有效的测试，降低整体的制造成本
	& 自动化测试，最大化提升产量能力
	& 有效提升测试的稳定性
	& 快速更换密封圈，有效缩短维护时间
	& 与测试孔相连接的部位均为橡胶件，不会对产品造成损伤

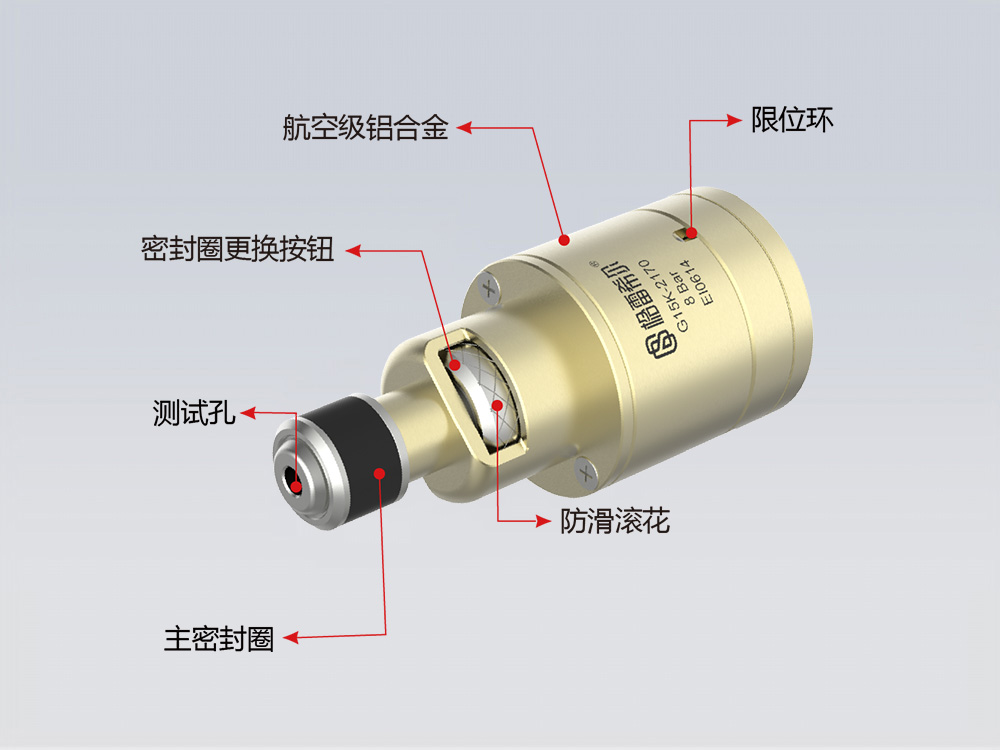

产品特点

PRODUCT FEATURES

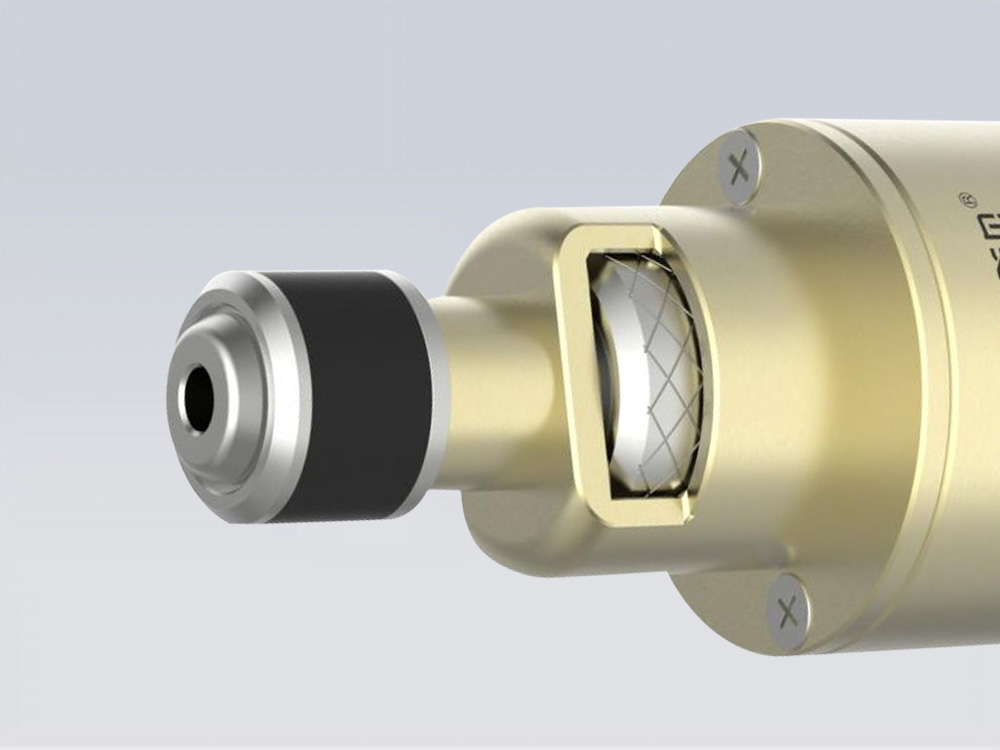

内胀式密封：

使用气压来胀紧密封圈膨胀形成密封

快速更换：

密封圈快速更换，降低维护时间

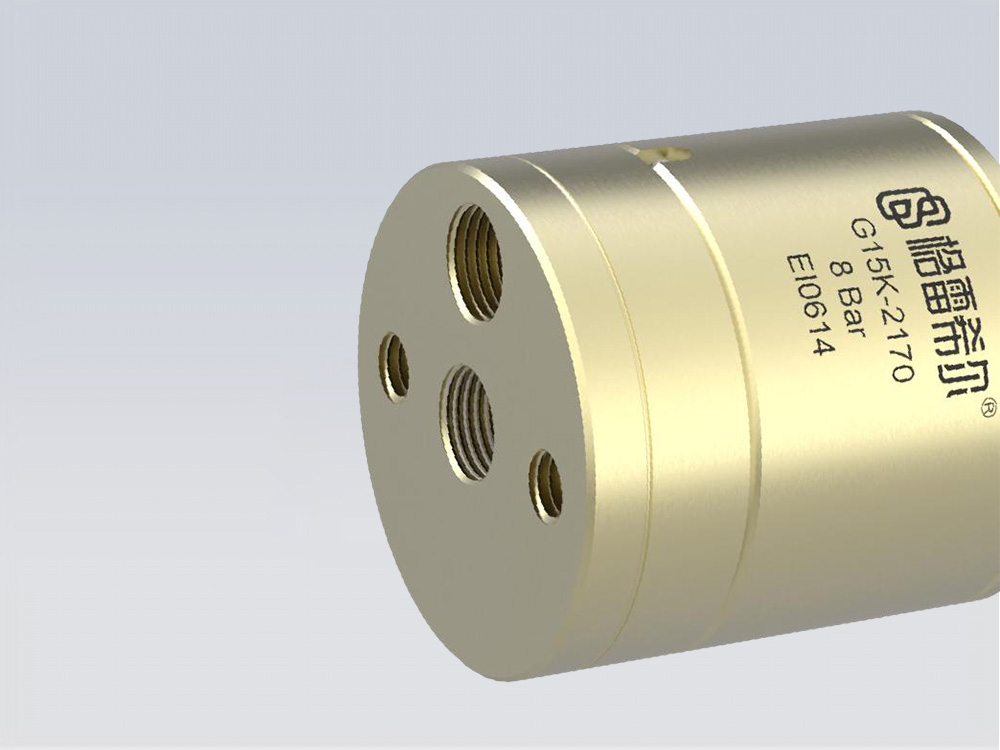

标准螺纹孔：

驱动孔、测试孔、固定孔均采用标准螺纹

体积小巧：

内部结构紧凑，外形小巧，使用范围广

密封圈：

多种密封圈材质满足不同测试场景的需求

产品参数

PRODUCT PARAMETERS

& 操作压力：从真空到8Bar
& 密封范围：8.5mm-35mm

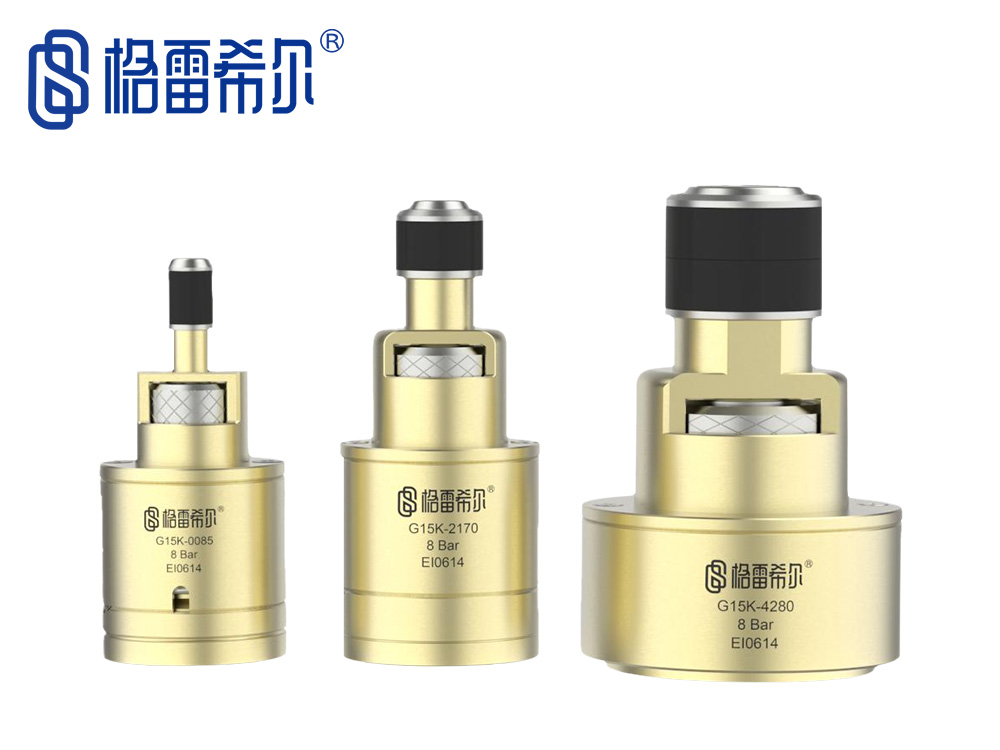

& 插入尺寸：1/2号主体15mm，3/4号主体25mm
& 流量接口：M5，G1/8
& 主体材料：铝合金
& 主密封圈：氯丁/聚氨酯/硅橡胶
& 内密封圈：丁腈橡胶
& 驱动压力：4-6Bar
& 操作温度：-20℃至120℃

密封圈更换步骤

HOW TO REPLACE SEAL

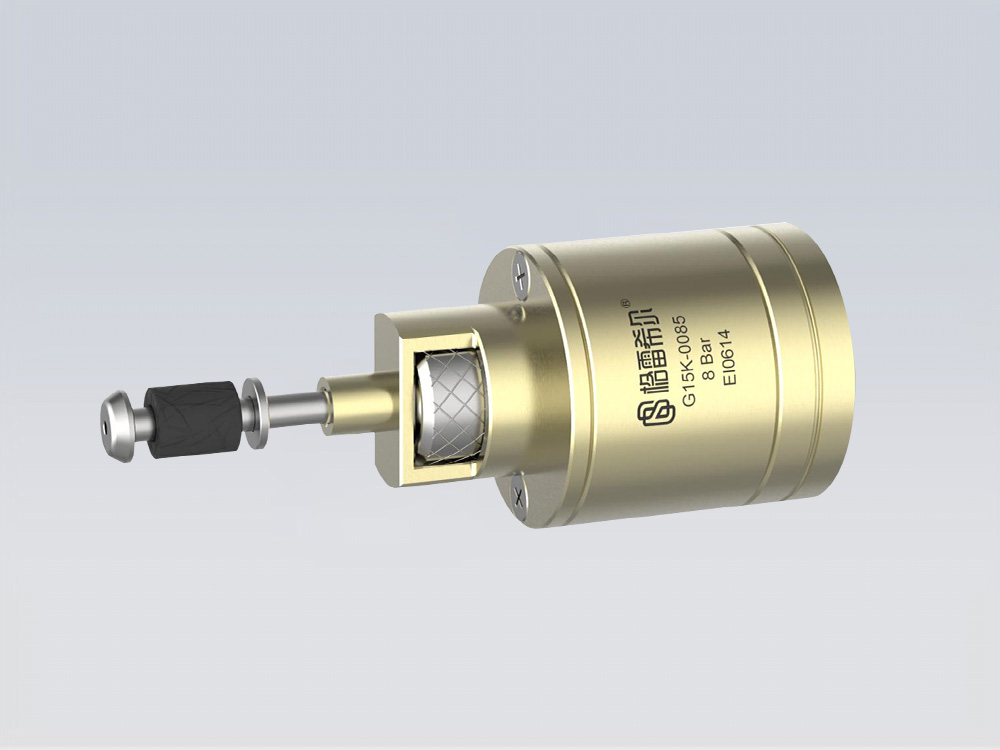

步骤1：

按下银色按键，接头前端会自动弹出，此处注意组件弹起散落

步骤2：

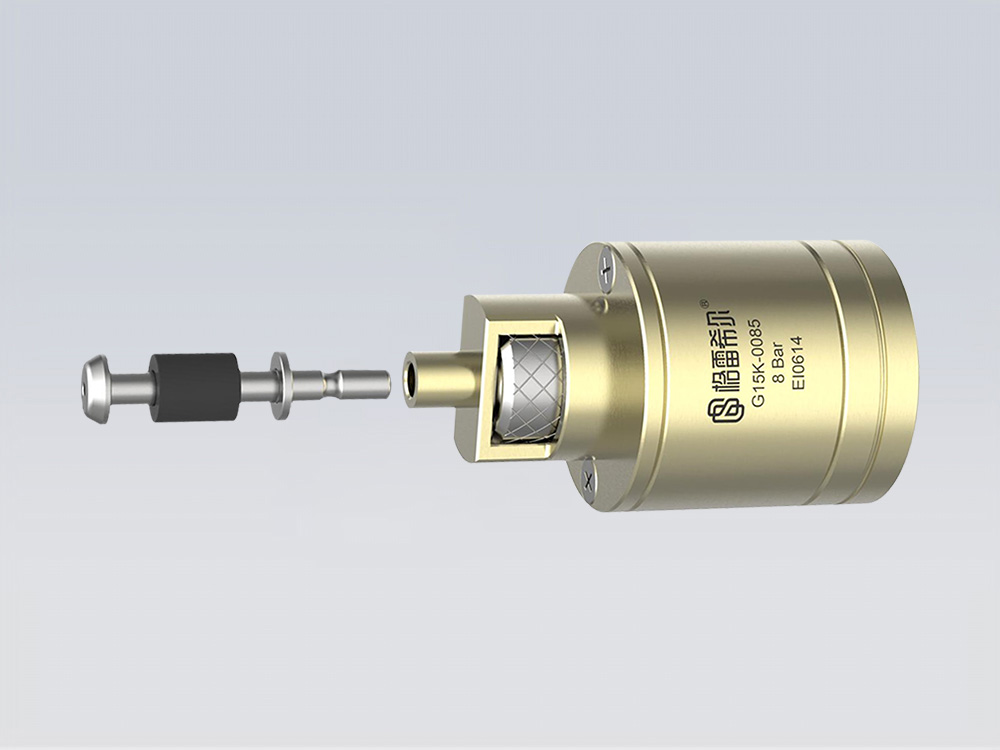

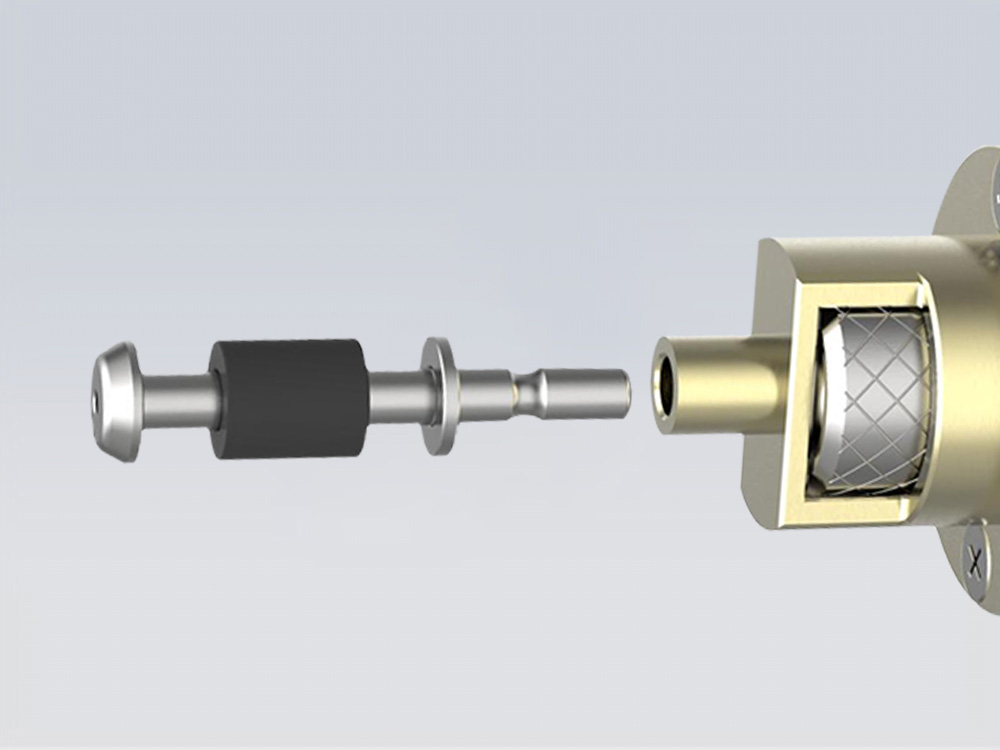

拔出旧密封圈组件，将准备好的新密封圈组件套上去

步骤3：

将套上去的密封圈组件往下按下，当听见“嘚”声时即代表已安装好

应用案例

APPLICATION CASE

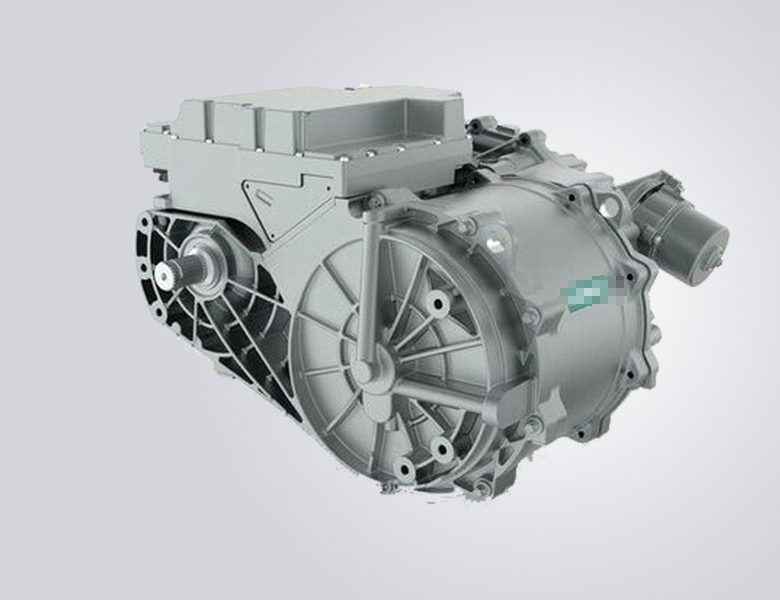

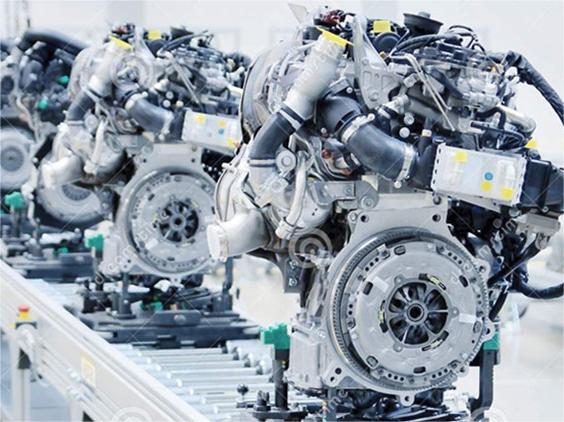

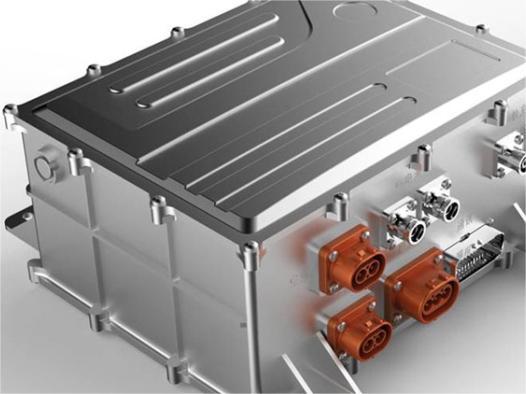

电机控制器	电机水道	发动机总成装配测试

格雷希尔GripSeal密封测试接头的各系列产品，可为不同的管型、孔径、接口、螺纹等提供密封方案，近千种标准型号有现货供应，并擅长为各类异型管件提供定制方案，为客户产品的密封测试、运转测试等提供稳定、便捷的密封连接方法。深入合作的行业有新能源汽车、自动化集成商、制冷、家电、液压阀门、仪器仪表、航空航天、医疗器械等8大行业。
