密封方式：外包式
密封范围：0..8-19mm
产品分类：自动化密封接头

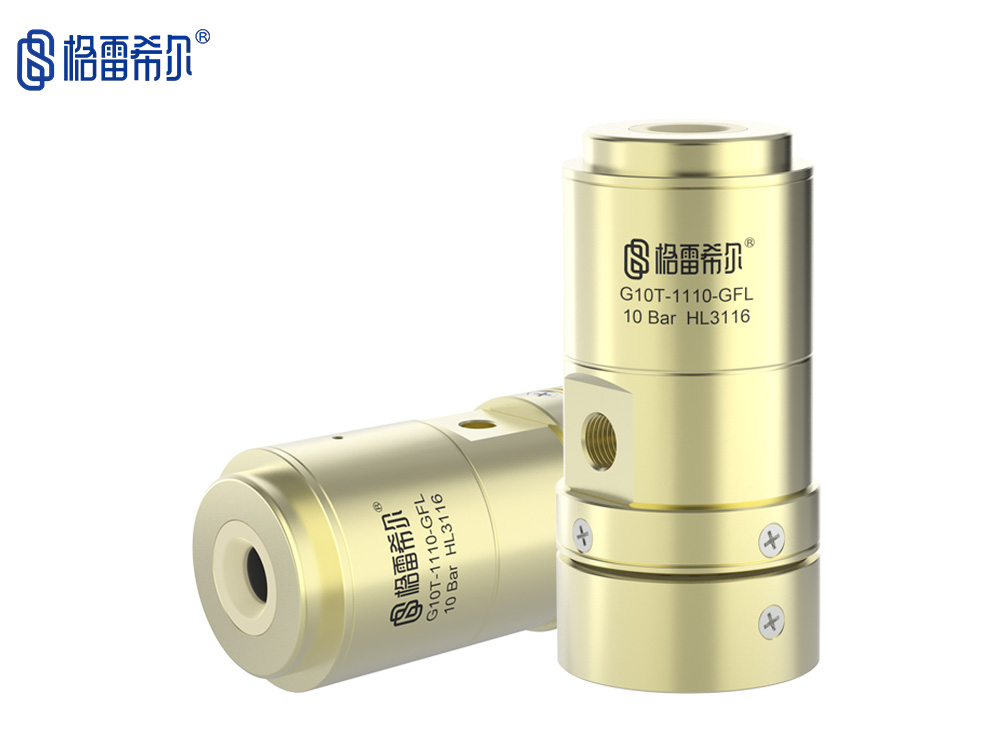

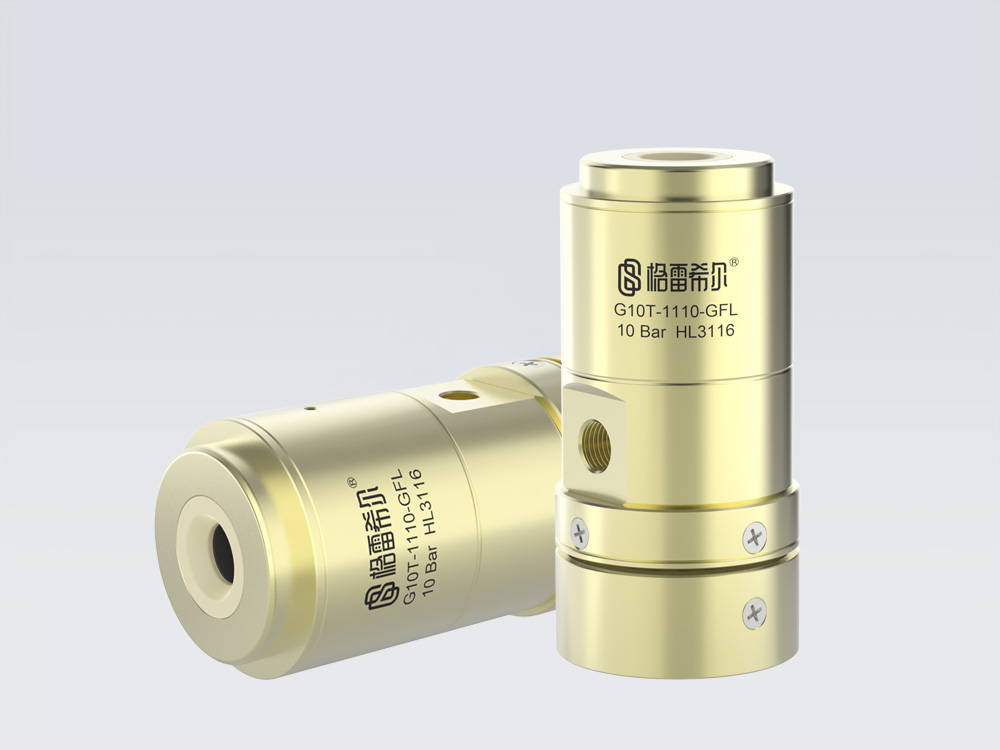

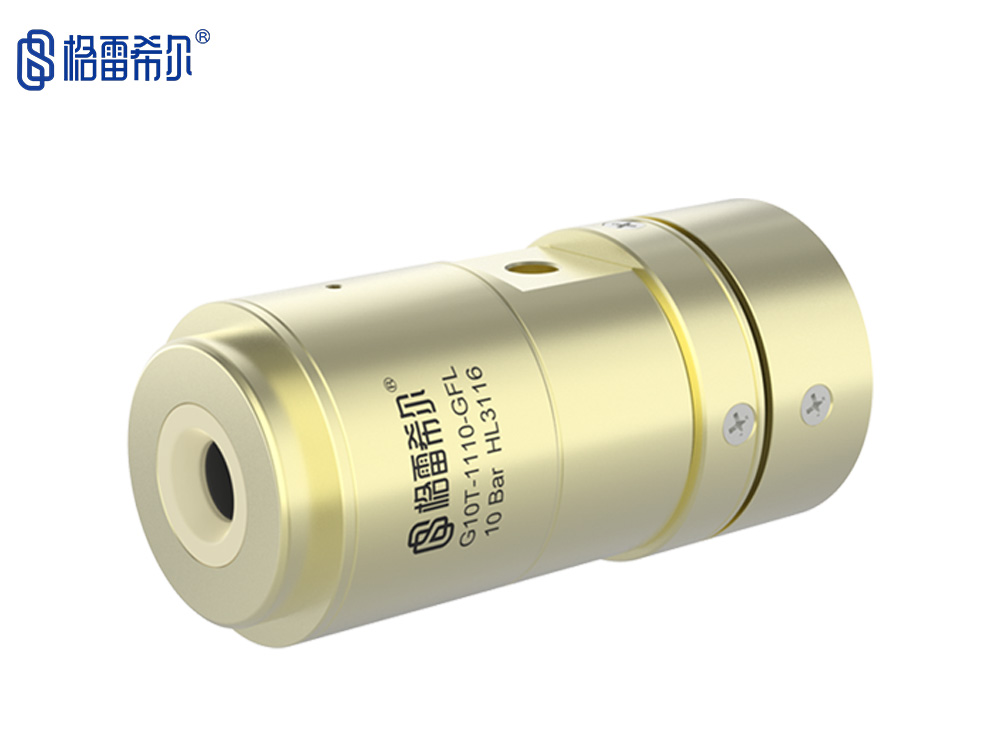

产品描述：格雷希尔G10T系列气动连接器，外包式密封方案，整体结构小巧紧凑，非常适用于操作空间···
G10T系列气动连接器，外包式密封方案，整体结构小巧紧凑，非常适用于操作空间有限的自动化产线；其核心优势在于搭载了浮动补偿模块，可自动补偿XY平面径向和Z轴双向偏差，有效吸收定位误差，降低了对机器臂或是工装夹具的定位精度要求，简化集成，提升产线效率与可靠性。
密封连接方案
Sealing connection scheme
| & 外包式无损连接，不会对客户产品造成任何刮痕 |
| & 搭配浮动补偿模块，可以兼容大部分对正场景 | |
| & 自动化测试提升测试稳定性，最大化提升产能 | |
| & 外径小，适用于操作空间有限的自动化应用场景 | |
| & 大通径流量通道保证了液体测试时的流量 |
产品特点
Product features
 |  |
|  |  |

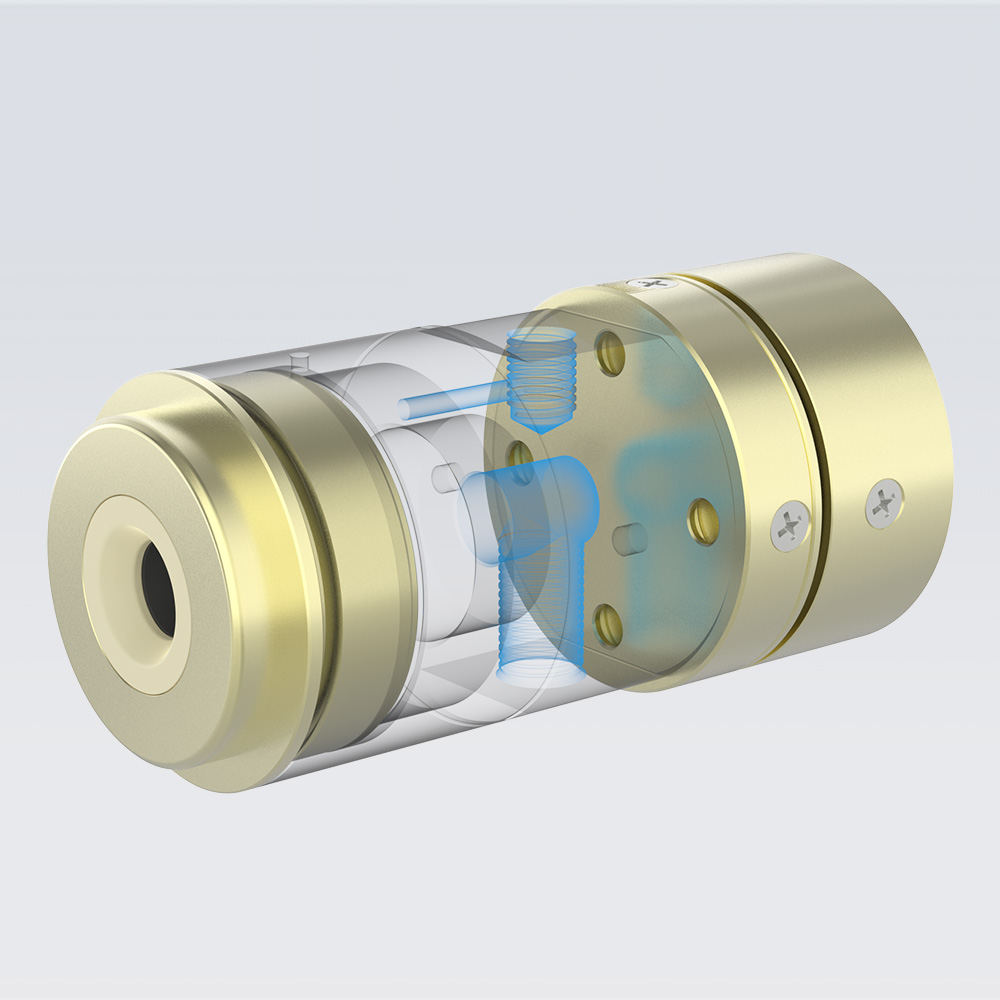

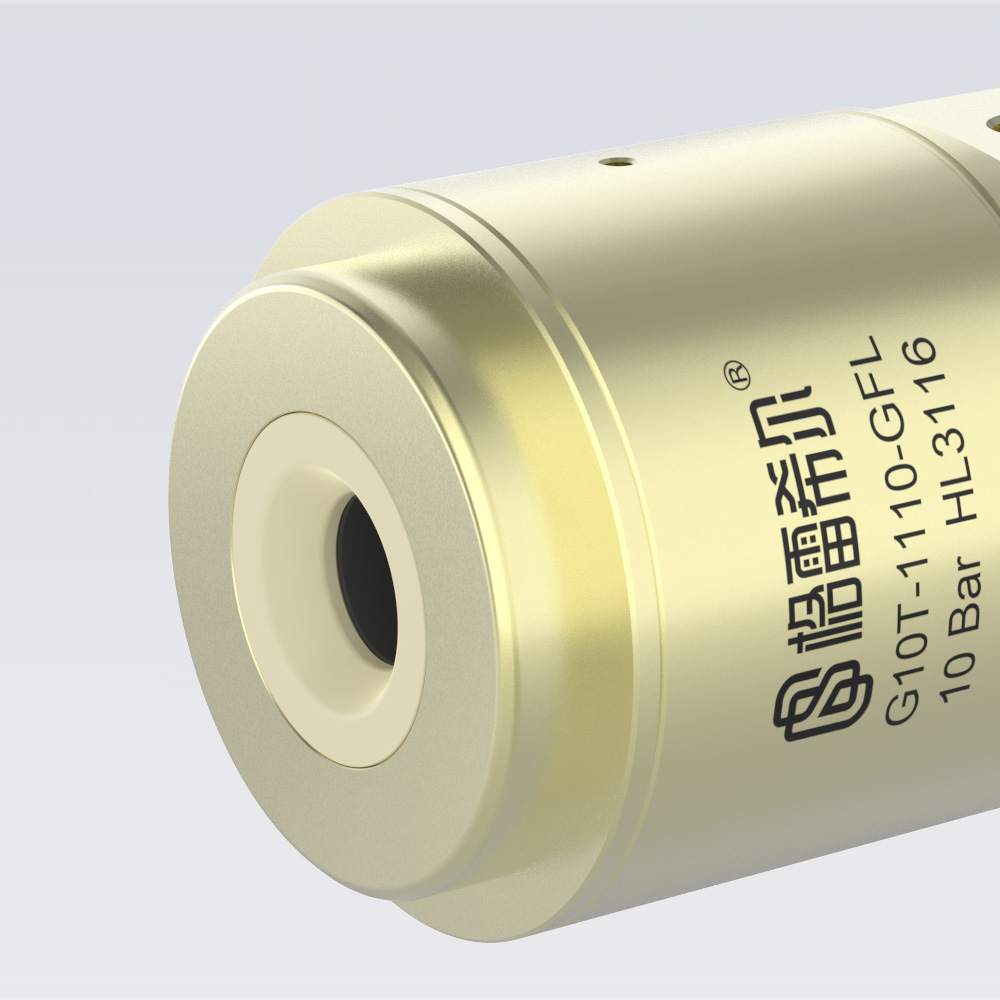

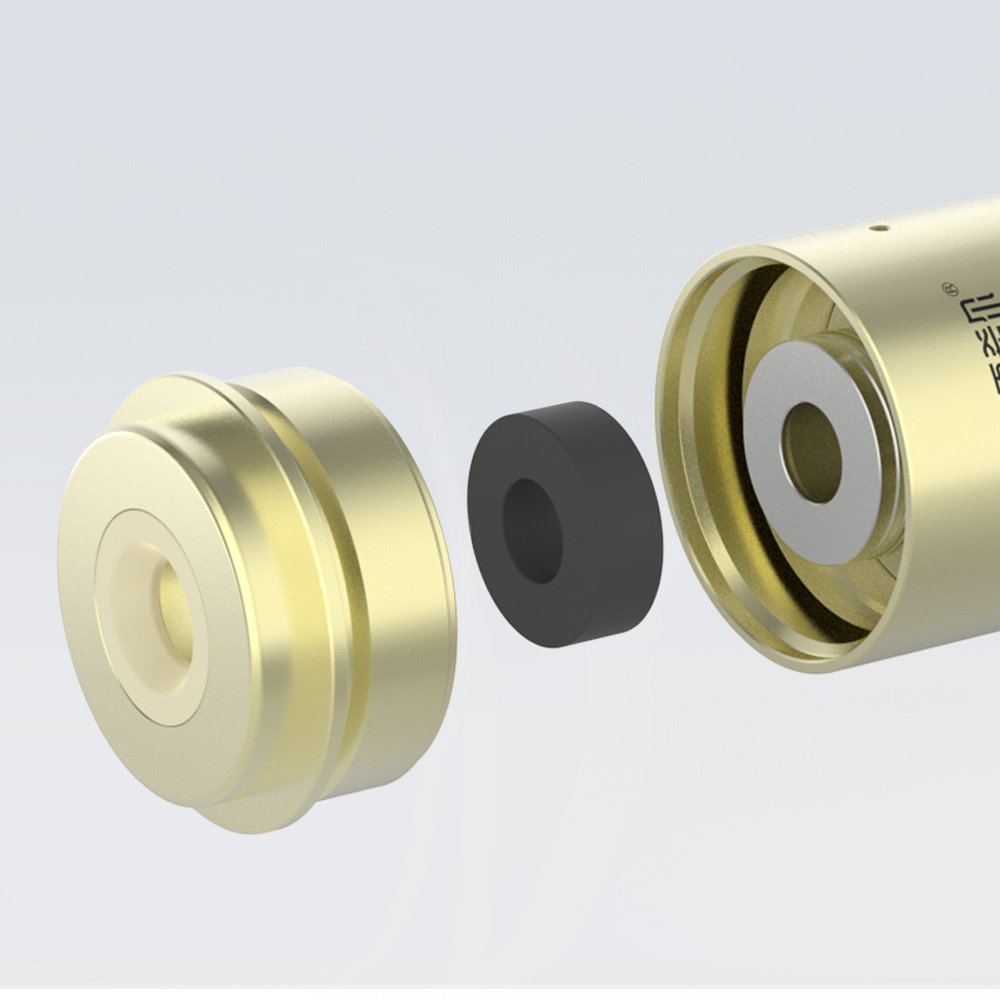

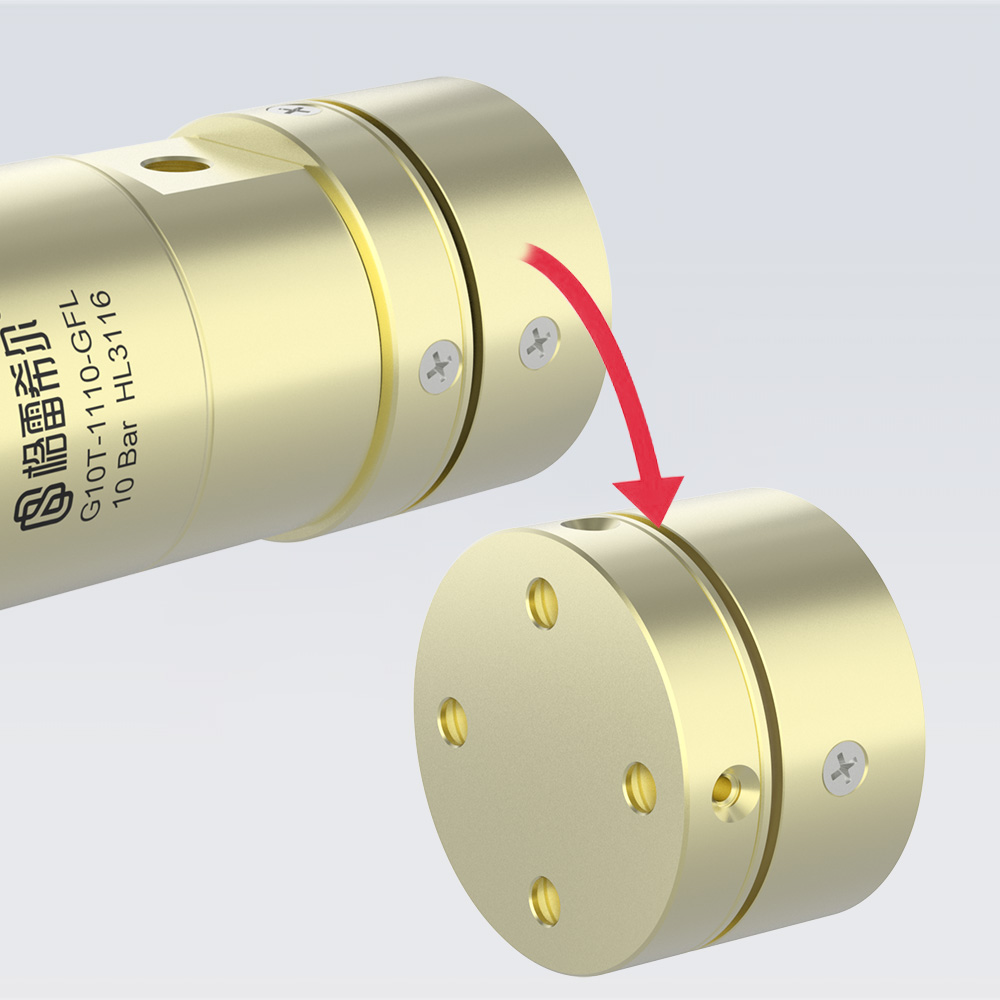

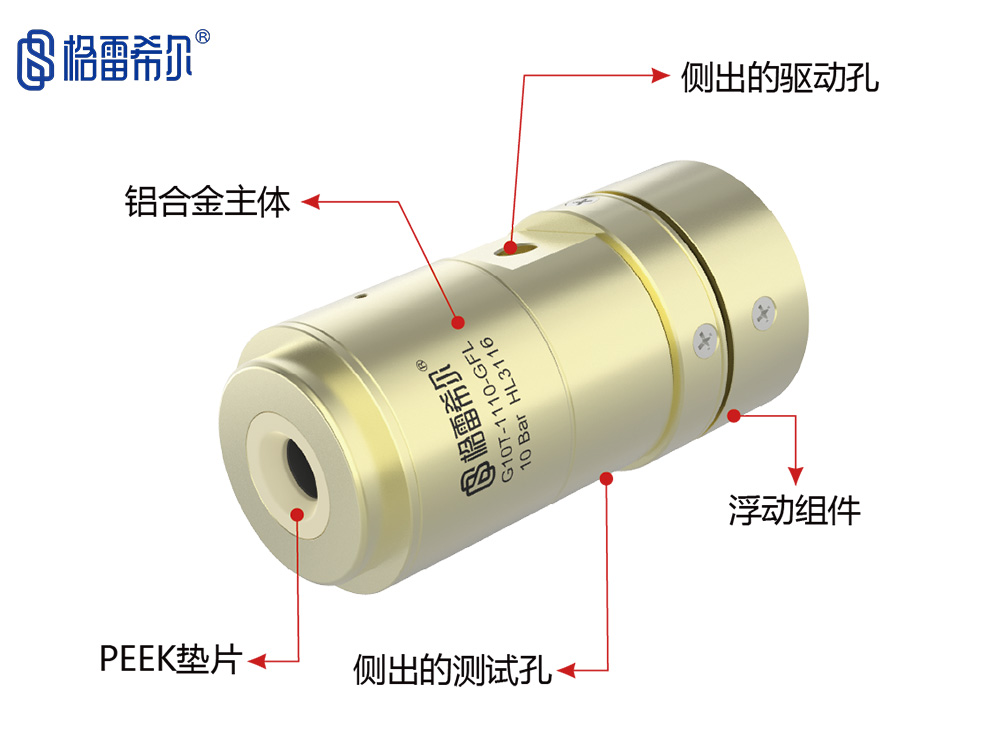

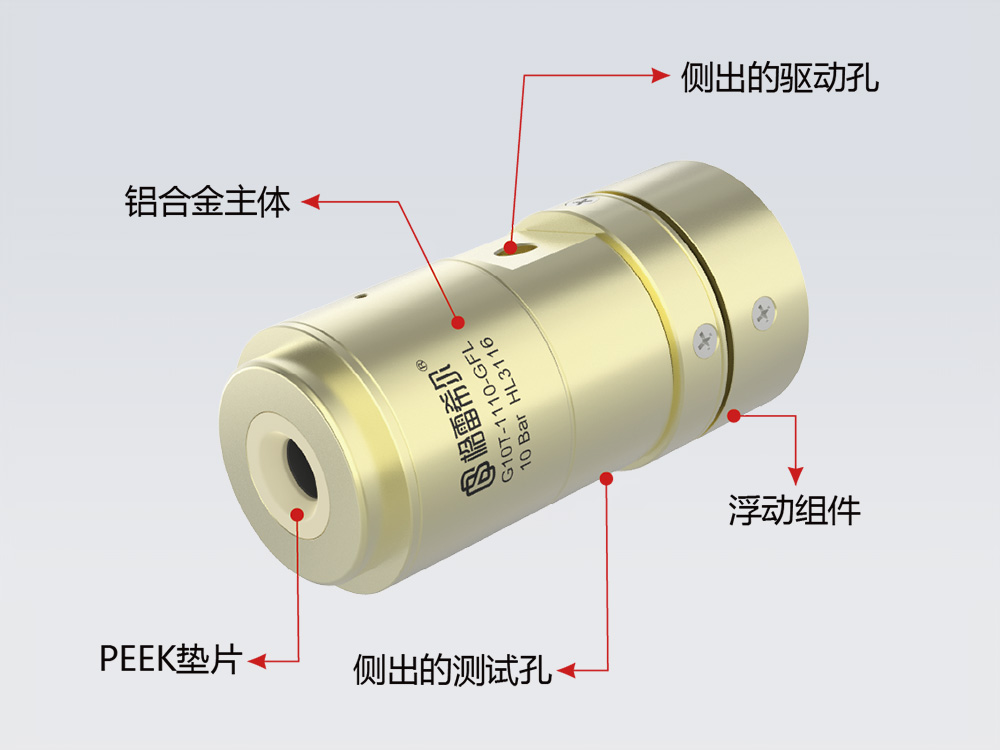

| 无损连接： 与产品接触位置为PEEK材料，防止刮伤产品 | 自动对正： 搭载的浮动组件满足单边偏移2mm的浮动补偿 | 侧面开孔： 驱动孔和流体孔均在侧面，便于底部安装附件 | 密封圈材料： 多种密封圈材质可选，满足客户的特定需求 | 密封圈快速更换： 维护简单，无需特殊工具即可快速更换密封圈 |
产品参数
Product parameters
| & 操作压力：从真空到10Bar |
|
| & 密封范围：0.8mm~19mm | |
| & 插入尺寸：15mm | |
| & 流量接口：G1/8, G1/4, G1/2，G3/8 螺纹孔 | |
| & 主体材料：铝合金 | |

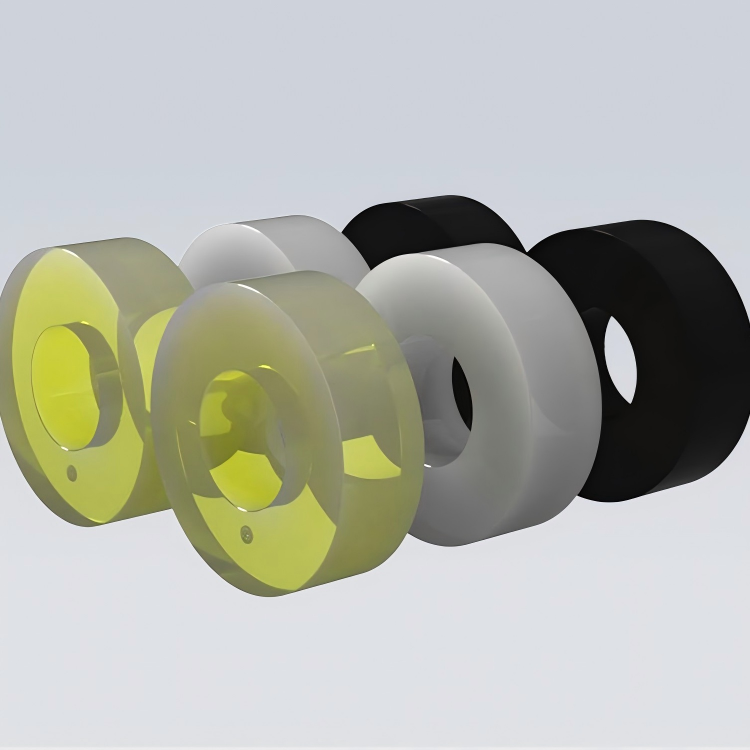

| & 主密封圈：氯丁橡胶/硅橡胶/丁腈橡胶 | |
| & 内密封圈：丁腈橡胶 | |
| & 驱动压力：4-8Bar | |
| & 操作温度：-20℃至120℃ |
应用案例
Application Cases
|
|
|
| 汽车碳罐 | 医疗导管 | 电机控制器 |
规格型号表
Specification and Model Table

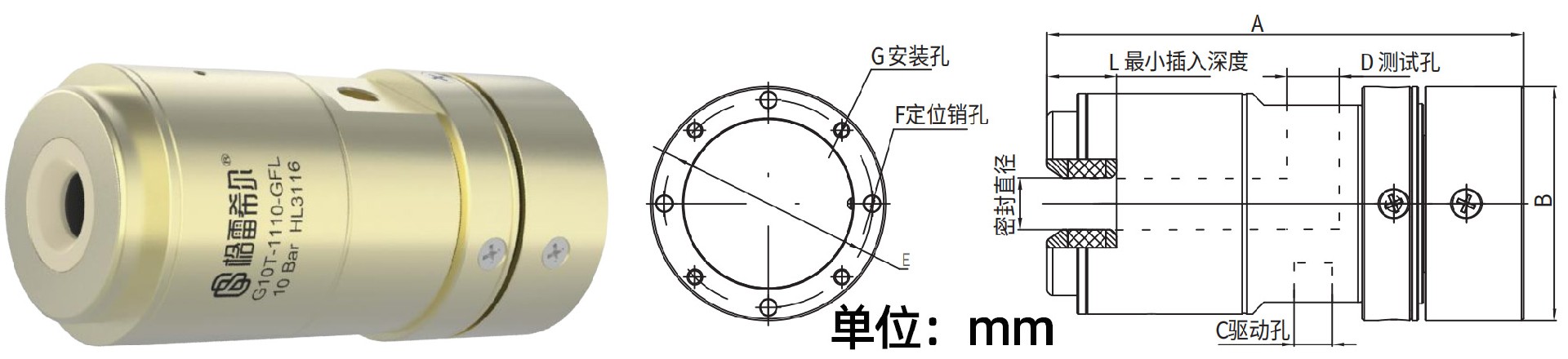

| 产品型号 | 密封直径 | 尺寸A | 尺寸B | 尺寸C | 尺寸D | 尺寸E | 尺寸F | 尺寸G | 尺寸L | 密封圈型号 |
| G10T-0007D-GFL | 0.8-1.3 | 100 | 40 | M5 | G1/8 | 32.5 | 4 | M4 | 16.9 | SG10T-0007D-GFL |
| G10T-0013D-GFL | 1.3-2.0 | SG10T-0013D-GFL | ||||||||
| G10T-0020D-GFL | 2.0-3.3 | SG10T-0020D-GFL | ||||||||
| G10T-0025-GFL | 2.5-4.5 | SG10T-0025-GFL | ||||||||
| G10T-0045-GFL | 4.5-6.5 | SG10T-0045-GFL | ||||||||
| G10T-0065-GFL | 6.5-8.5 | SG10T-0065-GFL | ||||||||
| G10T-0075-GFL | 7.5-9.5 | SG10T-0075-GFL | ||||||||
| G10T-0085-GFL | 8.5-10.5 | SG10T-0085-GFL | ||||||||
G10T-0095-GFL | 9.5-11.5 | SG10T-0095-GFL | ||||||||
| G10T-0105-GFL | 10.5-13.0 | SG10T-0105-GFL | ||||||||
| G10T-1110-GFL | 11.0-13.0 | 121.1 | 59.8 | G1/8 | G1/4 | 53 | 4 | M4 | 17.8 | SG10T-1110-GFL |
| G10T-1120-GFL | 12.0-14.0 | SG10T-1120-GFL | ||||||||
| G10T-1130-GFL | 13.0-15.0 | SG10T-1130-GFL | ||||||||
| G10T-1140-GFL | 14.0-16.0 | SG10T-1140-GFL | ||||||||
| G10T-1150-GFL | 15.0-17.0 | SG10T-1150-GFL | ||||||||
| G10T-1160-GFL | 16.0-18.0 | SG10T-1160-GFL | ||||||||
| G10T-1170-GFL | 17.0-19.0 | SG10T-1170-GFL | ||||||||
| G10T-1180-GFL | 18.0-20.0 | SG10T-1180-GFL | ||||||||
| G10T-1190-GFL | 19.0-20.0 | SG10T-1190-GFL |
| 产品型号 | 单测浮动范围 | 尺寸A | 尺寸B | 尺寸C | 尺寸D | 尺寸E |
| GFL-S2-Z | 2 | 40 | 33.5 | 32.5 | 4 | M4 |
| GFL-S3-Z | 3 | 60 | 36 | 53 | 4 | M4 |
