密封方式：内胀式
密封范围：8.5-35mm
产品分类：自动化密封接头
产品描述：格雷希尔G15T系列气动连接器，内胀式密封方案，整体结构小巧紧凑，非常适用于操作空间···

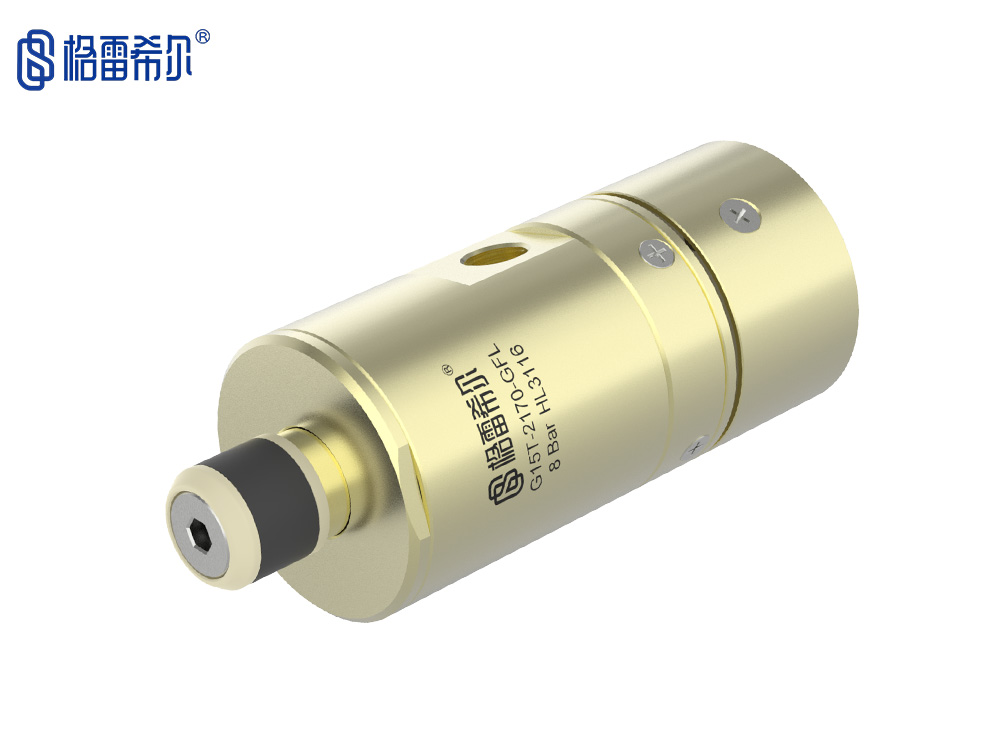

G15T系列气动连接器，内胀式密封方案，整体结构小巧紧凑，非常适用于操作空间有限的自动化产线；其核心优势在于搭载了浮动补偿模块，可自动补偿XY平面径向和Z轴双向偏差，有效吸收定位误差，降低了对机器臂或是工装夹具的定位精度要求，简化集成，提升产线效率与可靠性。测试口与产品接触的地方采用PEEK材质，有效保护测试产品不被接头刮伤。
密封连接方案
Sealing connection scheme
| & 内胀式无损连接，不会对客户产品造成任何刮痕 |
| & 搭配浮动补偿模块，可以兼容大部分对正场景 | |
| & 自动化测试提升测试稳定性，最大化提升产能 | |
| & 外径小，适用于操作空间有限的自动化应用场景 | |
| & 大通径流量通道保证了液体测试时的流量 |
产品特点
Product features
 |  |
|  |  |

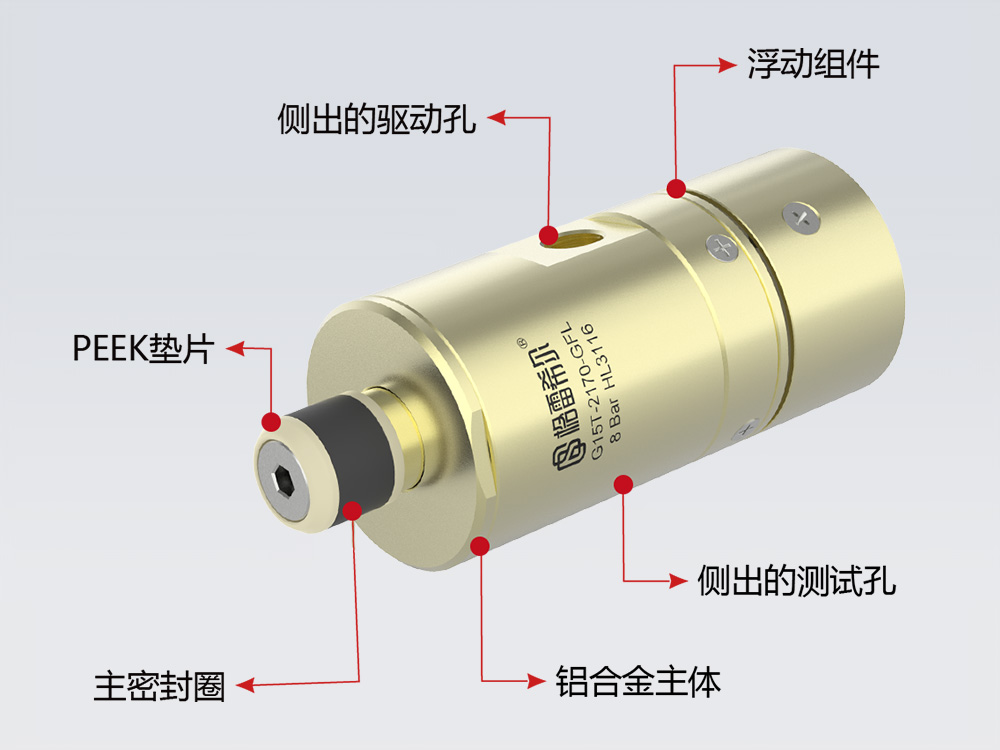

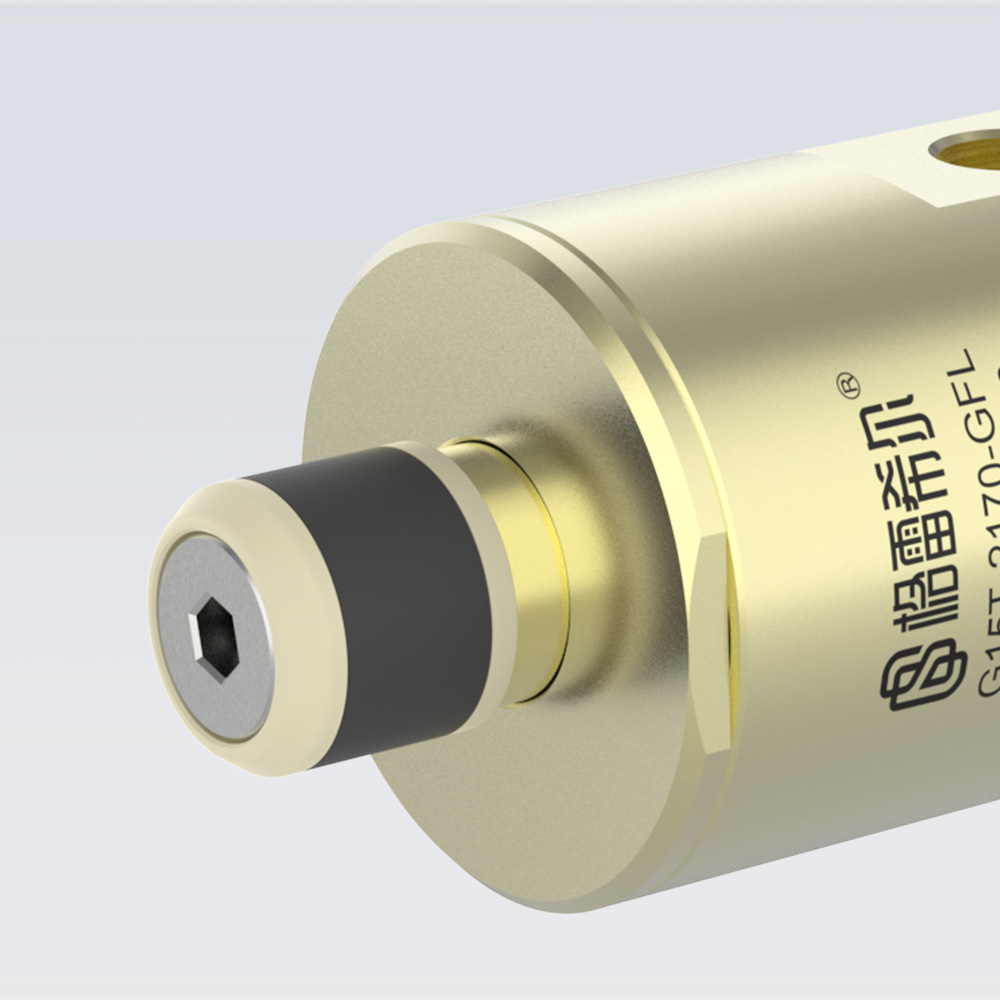

| 无损连接： 测试口密封圈垫片为PEEK材料，防止刮伤产品 | 自动对正： 搭载的浮动组件满足单边偏移2mm的浮动补偿 | 侧面开孔： 驱动孔和流体孔均在侧面，便于安装其他附件 | 密封圈材料： 多种密封圈材质可选，满足客户的特定需求 | 密封圈快速更换： 维护简单，无需特殊工具即可快速更换密封圈 |
产品参数
Product parameters
| & 操作压力：从真空到 8 Bar |
|
| & 密封范围：8.5mm~35mm | |
| & 插入尺寸：0-2号主体:14.3mm，3/4号主体:16.3mm | |
| & 流量接口：G1/8, G1/4, M5 螺纹孔 | |
| & 主体材料：铝合金 | |
| & 主密封圈：氯丁橡胶/硅橡胶/聚氨酯 | |
| & 内密封圈：丁腈橡胶 | |
| & 驱动压力：4-6Bar | |
| & 操作温度：-20℃至120℃ |
应用案例
Application Cases
|
|
|
| 汽车碳罐 | 医疗导管 | 电机控制器 |
规格型号表
Specification and Model Table

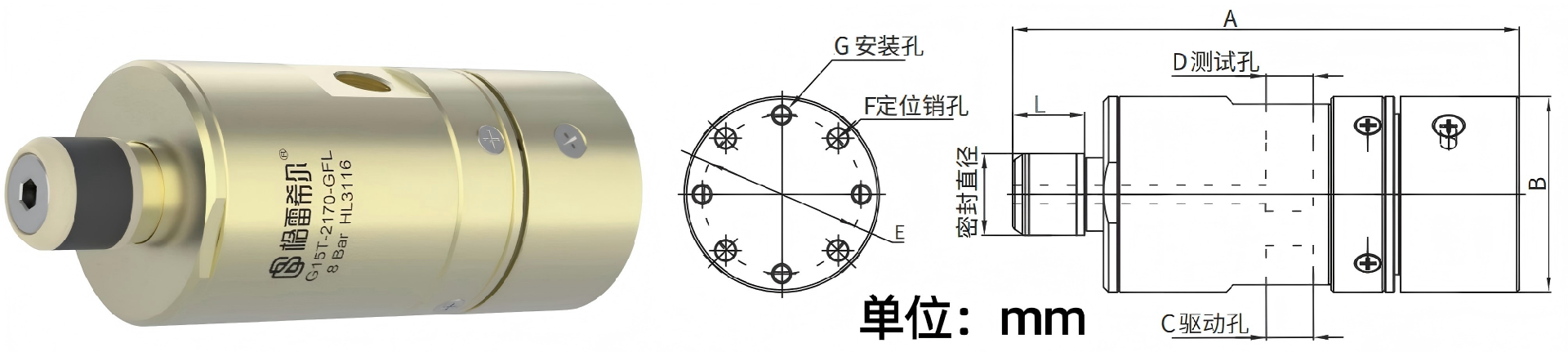

| 产品型号 | 密封直径 | 尺寸A | 尺寸B | 尺寸C | 尺寸D | 尺寸E | 尺寸F | 尺寸G | 尺寸L | 密封圈型号 |
| G15T-0080-GFL | 8.0-8.5 | 103 | 40 | M5 | M5 | 32.5 | 4 | M4 | 14.3 | SG15T-0080-GFL |
| G15T-0085-GFL | 8.5-9.5 | SG15T-0085-GFL | ||||||||
| G15T-0095-GFL | 9.5-10.5 | SG15T-0095-GFL | ||||||||
| G15T-0100-GFL | 10.5-11.5 | SG15T-0100-GFL | ||||||||
| G15T-1110-GFL | 11.5-12.5 | 103 | 40 | G1/8 | G1/8 | 32.5 | 4 | M4 | 14.3 | SG15T-1110-GFL |
| G15T-1120-GFL | 12.5-13.5 | SG15T-1120-GFL | ||||||||
| G15T-1130-GFL | 13.5-14.5 | SG15T-1130-GFL | ||||||||
| G15T-1140-GFL | 14.5-15.5 | SG15T-1140-GFL | ||||||||
G15T-1150-GFL | 15.5-17.0 | SG15T-1150-GFL | ||||||||
| G15T-2160-GFL | 17.0-18.0 | 103.6 | 40 | G1/8 | G1/8 | 32.5 | 4 | M4 | 14.7 | SG15T-2160-GFL |
| G15T-2170-GFL | 18.0-19.0 | SG15T-2170-GFL | ||||||||
| G15T-2180-GFL | 19.0-20.0 | SG15T-2180-GFL | ||||||||
| G15T-2190-GFL | 20.0-21.0 | SG15T-2190-GFL | ||||||||
| G15T-2200-GFL | 21.0-22.0 | SG15T-2200-GFL | ||||||||
| G15T-2210-GFL | 22.0-23.0 | SG15T-2210-GFL | ||||||||
| G15T-3220-GFL | 23.0-24.0 | 119 | 60 | G1/8 | G1/4 | 53 | 4 | M4 | 16.1 | SG15T-3220-GFL |
| G15T-3230-GFL | 24.0-25.0 | SG15T-3230-GFL | ||||||||
| G15T-3240-GFL | 25.0-26.0 | SG15T-3240-GFL | ||||||||
| G15T-3250-GFL | 26.0-27.0 | SG15T-3250-GFL | ||||||||
| G15T-3260-GFL | 27.0-28.0 | SG15T-3260-GFL | ||||||||
| G15T-3270-GFL | 28.0-29.0 | SG15T-3270-GFL | ||||||||
| G15T-4280-GFL | 29.0-30.0 | 119.2 | 60 | G1/8 | G1/4 | 53 | 4 | M4 | 16.3 | SG15T-4280-GFL |
| G15T-4290-GFL | 30.0-31.0 | SG15T-4290-GFL | ||||||||
| G15T-4300-GFL | 31.0-32.0 | SG15T-4300-GFL | ||||||||
| G15T-4310-GFL | 32.0-33.0 | SG15T-4310-GFL | ||||||||
| G15T-4320-GFL | 33.0-34.0 | SG15T-4320-GFL | ||||||||
| G15T-4330-GFL | 34.0-35.0 | SG15T-4330-GFL |

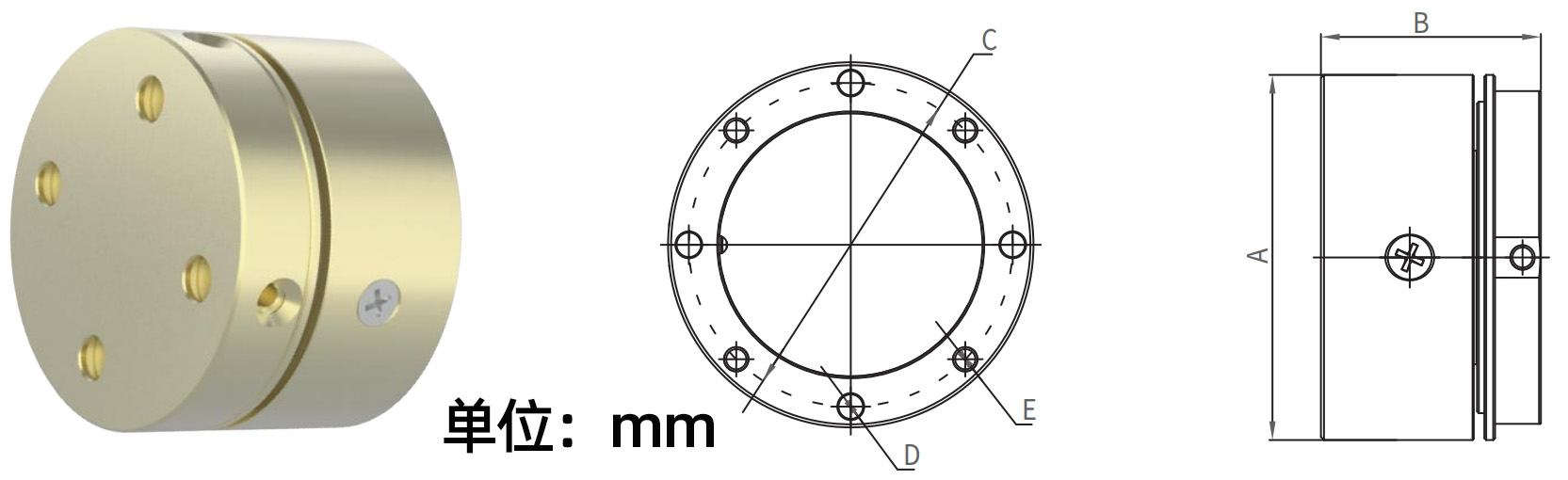

| 产品型号 | 单测浮动范围 | 尺寸A | 尺寸B | 尺寸C | 尺寸D | 尺寸E |
| GFL-S2-Z | 2 | 40 | 33.5 | 32.5 | 4 | M4 |
| GFL-S3-Z | 3 | 60 | 36 | 53 | 4 | M4 |
